Глава 30 Экраны Configuration: Management
Руководство пользователя для серии GS1900
222
30.6.2 Экран Users Add/Modify
С помощью этого экрана можно настроить параметры пользователей. Чтобы открыть этот
экран, выберите в меню Configuration > Management > Users > Add/Modify.

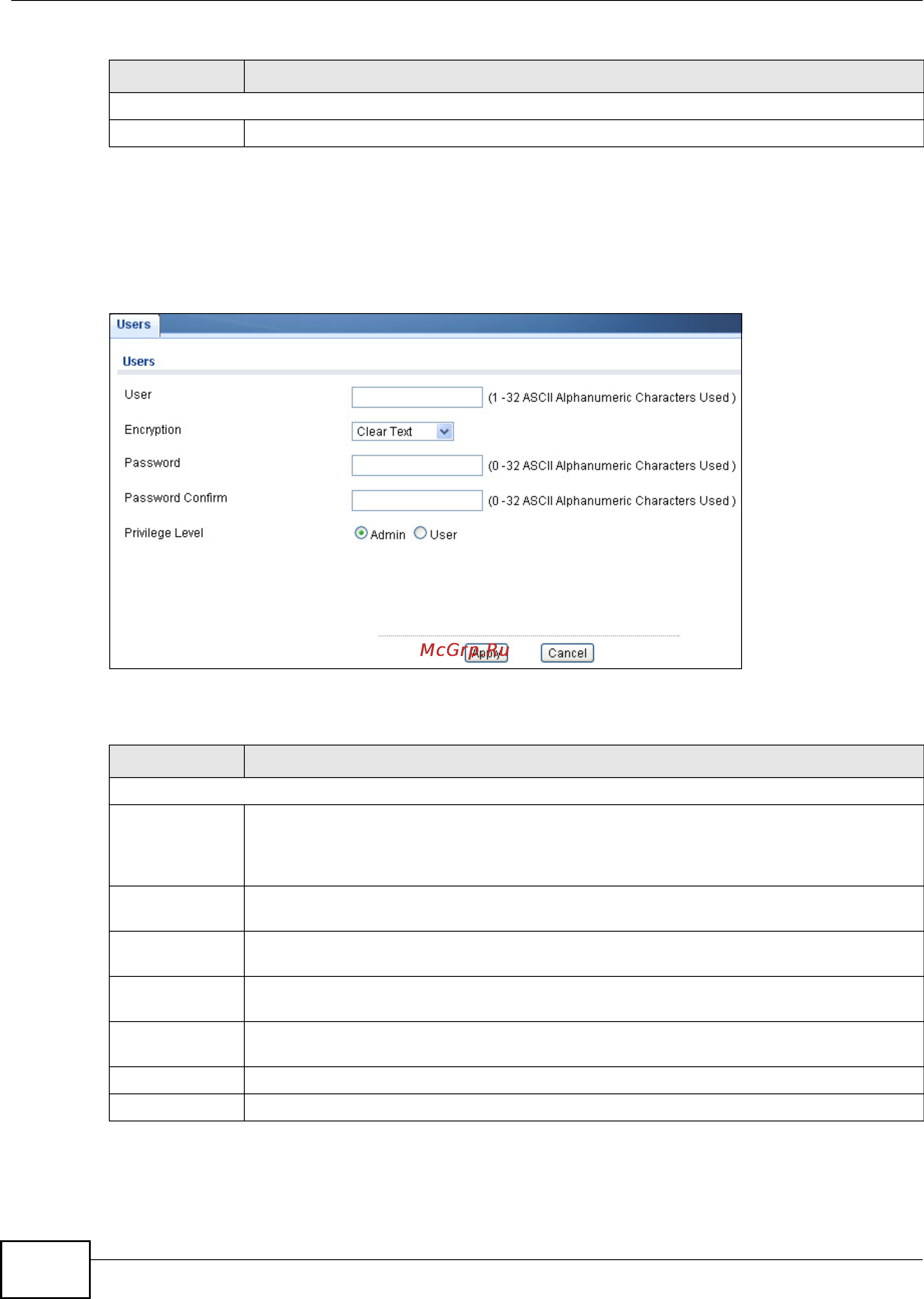

Рисунок 203 Экран Configuration > Management > Users > Add/Modify
Поля экрана описаны в следующей таблице.
Modify
Edit Нажмите Edit, чтобы внести изменения в текущую конфигурацию.
Таблица 169 Экран Configuration > Management > Users (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 170 Экран Configuration > Management > Users > Add/Modify
ПОЛЕ ОПИСАНИЕ
Add New Local User
User Введите строку, идентифицирующую имя пользователя, к которому должен относиться
данный профиль. Длина строки должна находиться в диапазоне от 1 до 32 символов.
Имя пользователя должно представлять собой сочетание букв, цифр и символа
подчеркивания.
Encryption Выберите тип шифрования. Возможные варианты: Clear Text (Незашифрованный
текст), Encrypted (Зашифрованный пароль) и No Password (Без пароля).
Password Введите пароль для
данного пользователя. Длина строки должна находиться в
диапазоне от 0 до 32 символов.
Password
Confirm
Введите пароль еще раз для подтверждения.
Privilege Level Выберите уровень прав доступа пользователя: admin (администратор) и user
(пользователь).
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
