Глава 17 Экраны Configuration: System
Руководство пользователя для серии GS1900
105
17.4 Экран Information
Опция Information служит для ввода следующих параметров информации о системе:
системного имени, местоположения системы и контактного лица, ответственного за систему.
17.4.1 Экран System Information
Чтобы открыть экран, изображенный ниже, выберите в навигационной панели Configuration
> System > System Information. На этом экране можно указать имя системы, ее
местоположение и контактную информацию ответственного лица.

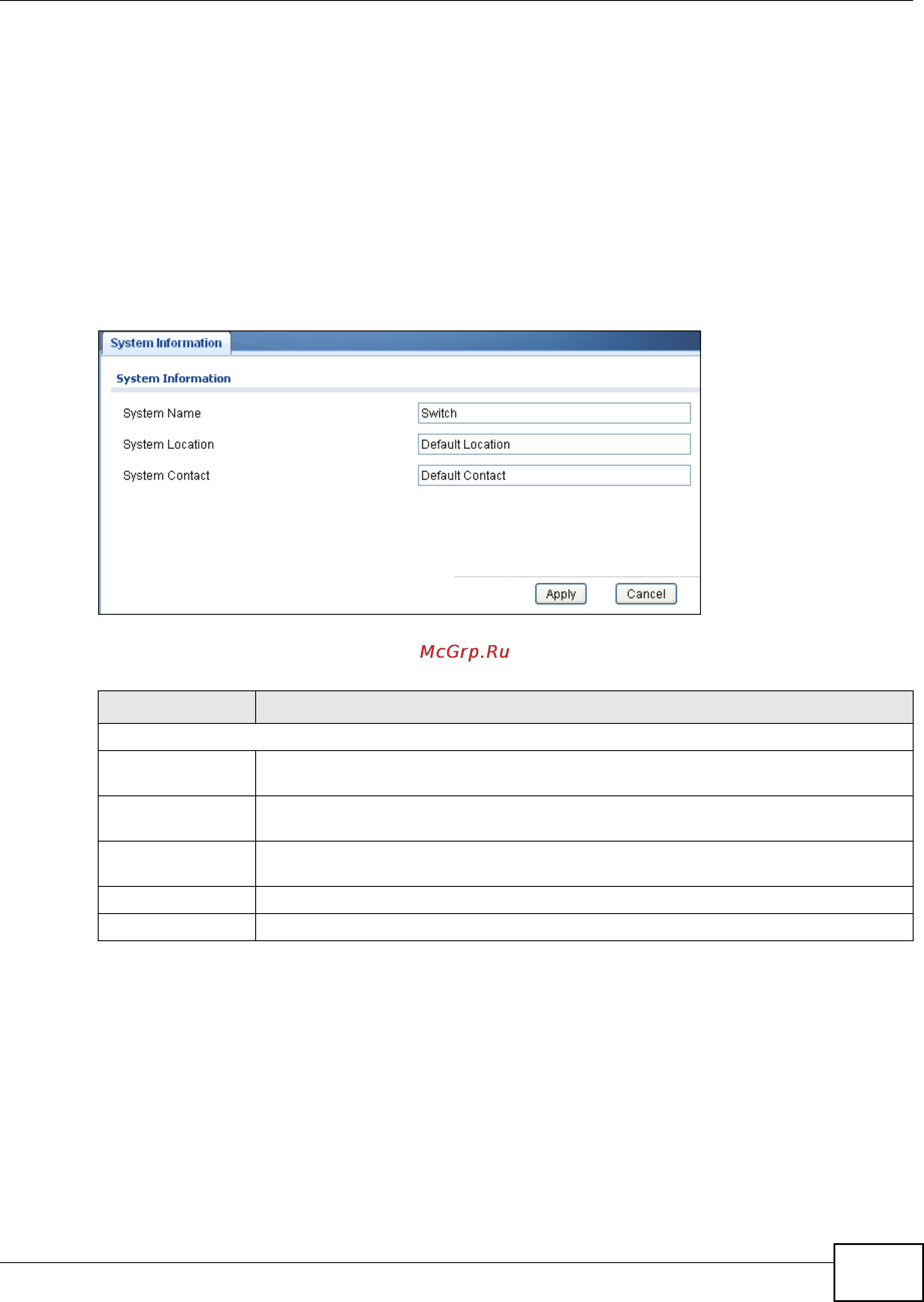

Рисунок 89 Экран Configuration > System > System Information
Поля экрана описаны в следующей таблице.
Таблица 57 Экран Configuration > System > System Information
ПОЛЕ ОПИСАНИЕ
System information
System Name Введите имя-описание коммутатора, с помощью которого его можно
идентифицировать.
System Location Укажите местоположение коммутатора, с помощью которого его можно
идентифицировать.
System Contact Укажите имя лица, ответственного за коммутатор, с помощью которого его можно
идентифицировать.
Apply Нажмите Apply, чтобы сохранить эти настройки.
Cancel Нажмите Cancel, чтобы отменить изменения.
