Руководство пользователя для серии GS1900

ГЛАВА 9

Экраны Monitor: MAC Table

9.1 Обзор

В этом разделе рассказывается об экранах MAC Table, вызываемых из меню Monitor.

На экране настройки таблицы MAC-адресов MAC Table (которую еще называют базой данных

фильтрации) можно увидеть, каким образом кадры пересылаются или фильтруются на портах

коммутатора. При отправке устройством (которое может принадлежать к одной из групп VLAN)

пакета для пересылки на порт MAC-адрес устройства

появляется в таблице MAC-адресов (MAC

Table). В этом поле отображается тип MAC-адреса – dynamic (динамический, то есть

полученный коммутатором) или static (статический, то есть внесенный вручную на экране

Static MAC Forwarding).

Чтобы определить, куда направлять кадры, коммутатор использует таблицу MAC-адресов

(MAC Table). См. следующий рисунок.

1 Коммутатор изучает полученный кадр и запоминает порт, с которого пришел этот

MAC-адрес

источника.

2 Коммутатор проверяет, соответствует ли MAC-адрес назначения этого кадра MAC-

адресу источника, уже имеющемуся в таблице MAC-адресов.

• Если коммутатору уже известен порт для этого MAC-адреса, то он направляет кадр на этот

порт.

• Если коммутатору еще не известен порт для этого MAC-адреса, то кадр направляется на все

порты сразу. Если таким образом направляется слишком много кадров, то происходит

перегрузка сети.

• Если коммутатору уже известен порт для MAC-адреса, и порт назначения совпадает с портом

источника, то этот кадр отбрасывается.

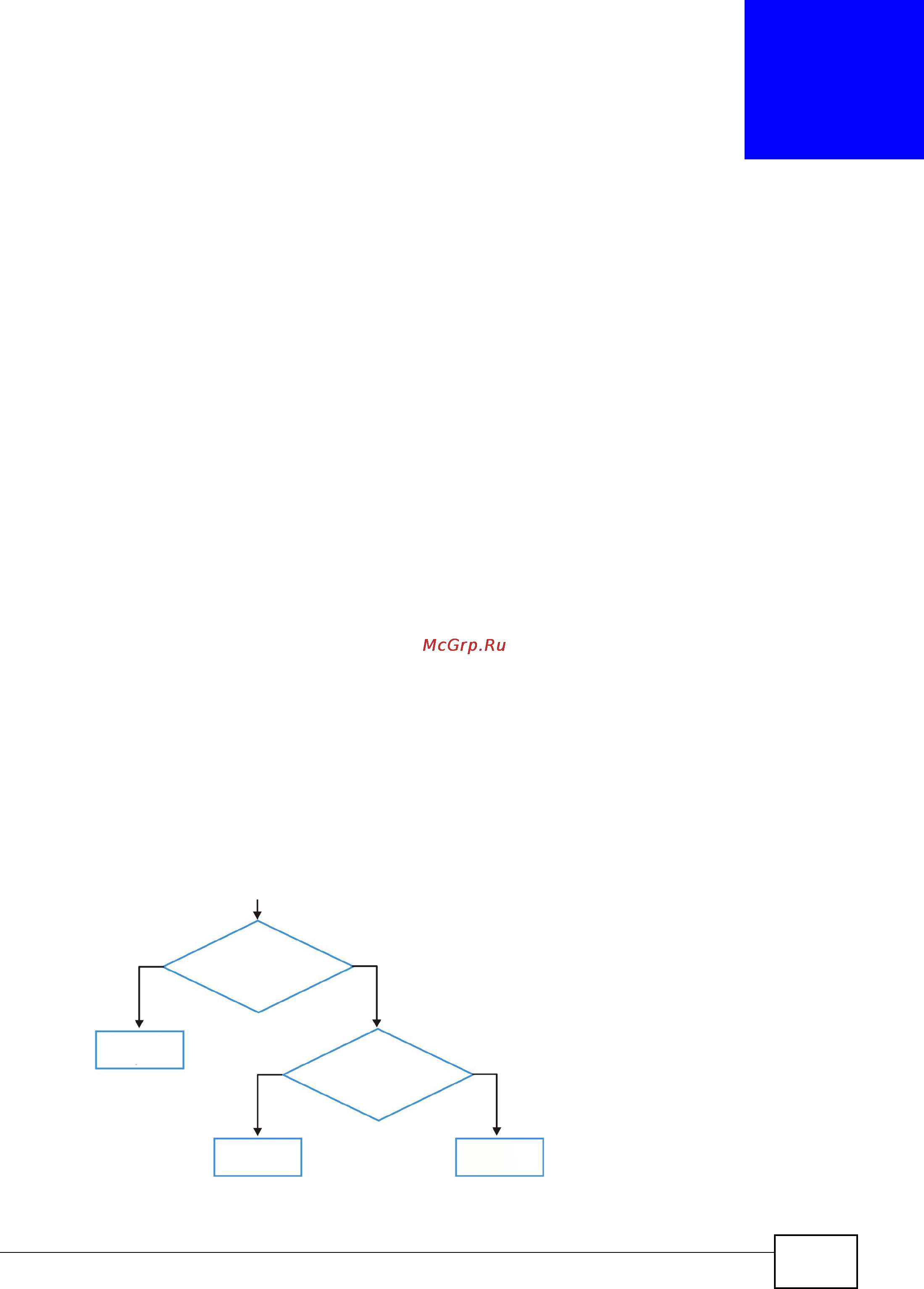

Рисунок 60 Схема работы таблицы MAC-адресов

Нет

Да

MAC-

адрес назначения

есть в таблице MAC-

адресов?

Исходящий

порт отличается

от входящего

порта?

Переслать на

все порты

Отбросить

кадр

Переслать на

исх. порт
