Глава 28 Экраны Configuration: Security
Руководство пользователя для серии GS1900
198

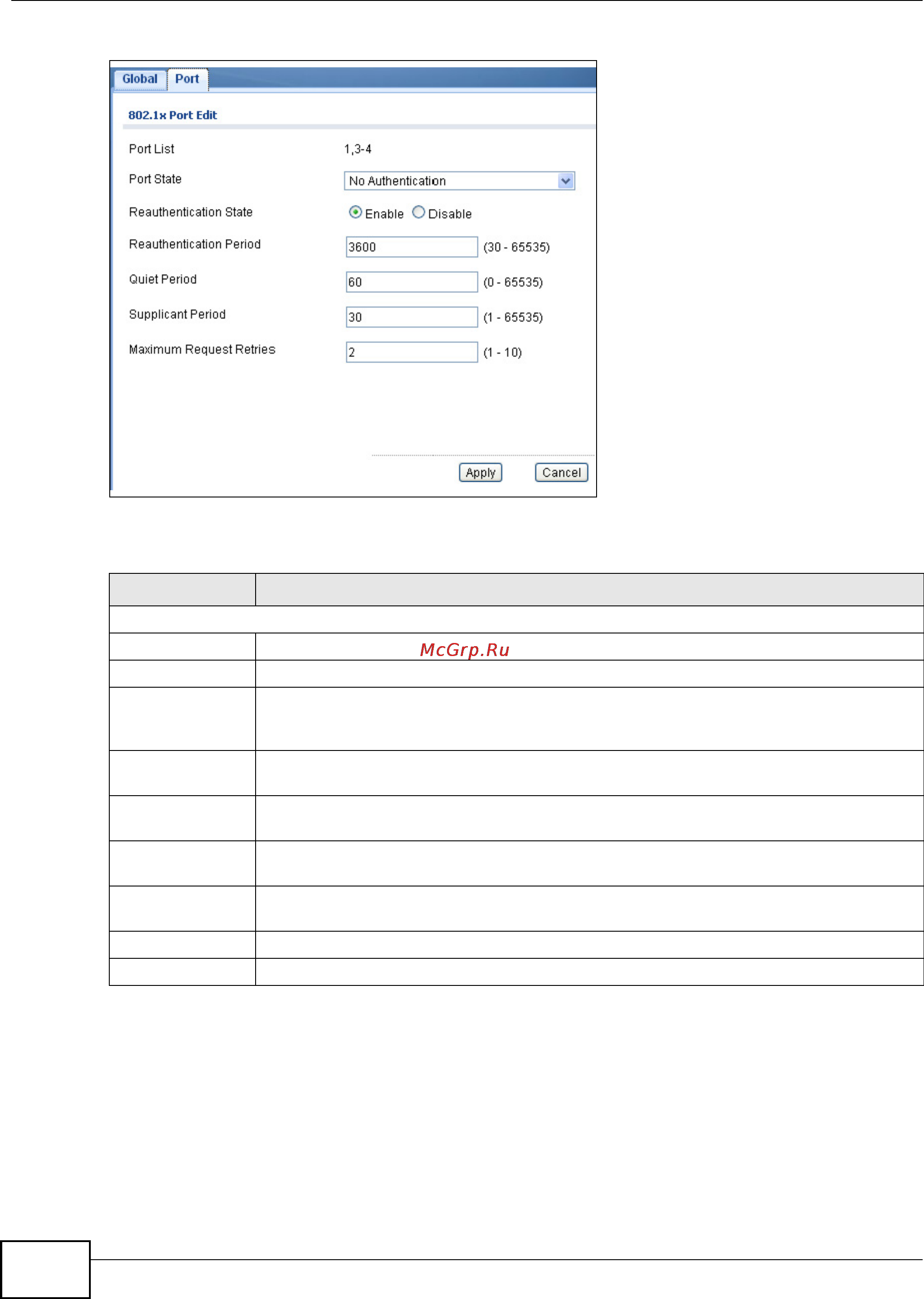

Рисунок 174 Экран Configuration > Security > 802.1X > Port > Edit
Поля экрана описаны в следующей таблице.
28.5 Экран DoS
28.5.1 Экран Global
На этом экране можно просмотреть глобальные настройки. Чтобы открыть этот экран,
выберите в меню Configuration > Security > DoS > Global.
Таблица 141 Экран Configuration > Security > 802.1X > Port > Edit
ПОЛЕ ОПИСАНИЕ
802.1X Port Edit
Port List Отображает порядковый номер порта.
Port State Отображает режим доверия порта: enabled (включен) или disabled (отключен).
Reauthentication
State
Укажите, требуется ли пользователю периодически вводить заново свое
пользовательское имя и пароль, чтобы оставаться подключенным к порту. Выберите
опцию Enable, чтобы активировать данную функцию.
Reauthentication
Period
Укажите, как часто клиенту требуется вводить заново свое имя пользователя и
пароль, чтобы оставаться подключенным к порту.
Quiet Period Показывает период, который должен пройти до отправки запроса на передачу после
получения отказа от сервера.
Supplicant Period Показывает период, который должен пройти до отправки запроса в случае, если
клиент не отвечает.
Maximum
Request Retries
Укажите максимальное число попыток повторной отправки запроса.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
