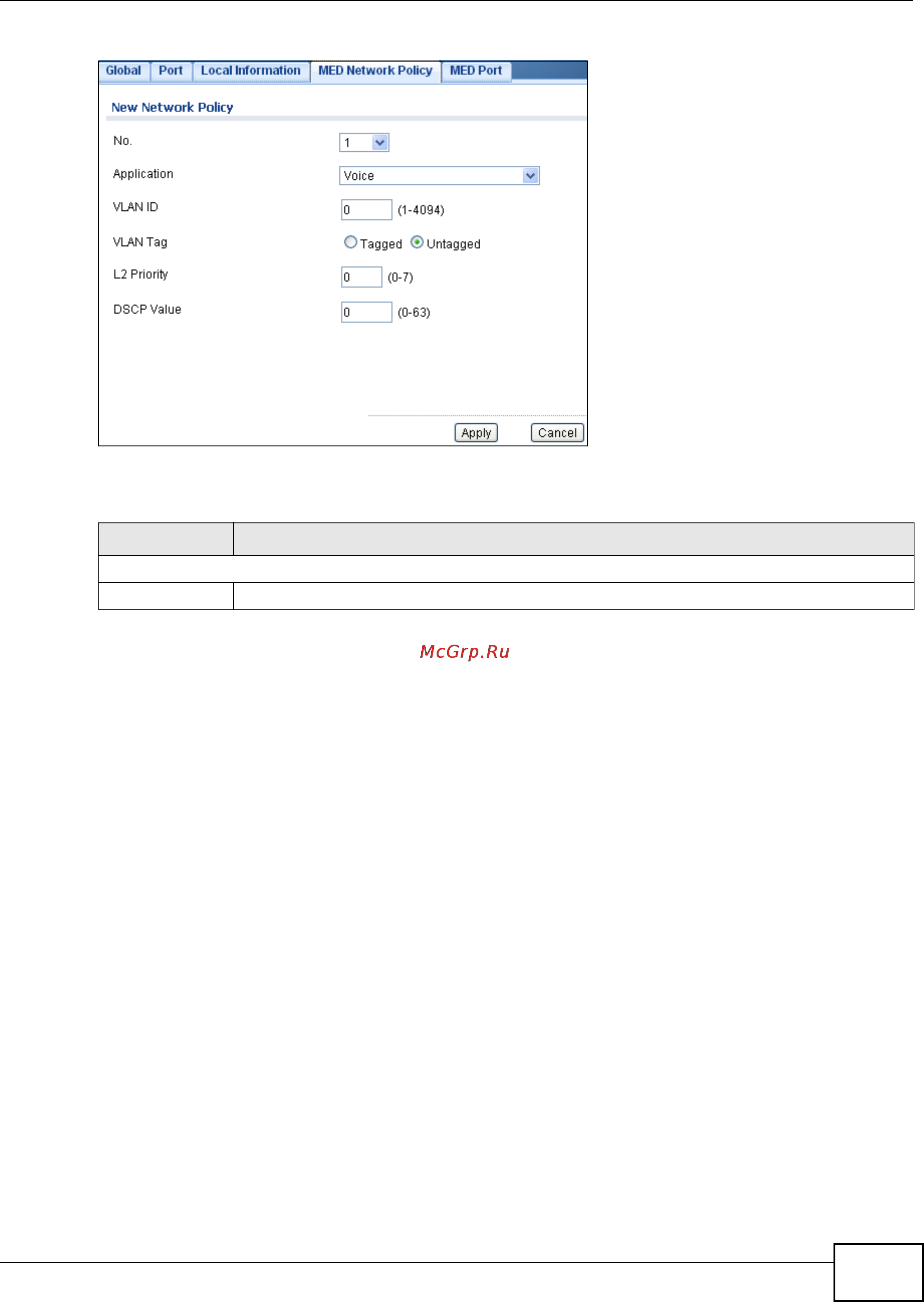

Глава 26 Экраны Configuration: LLDP
Руководство пользователя для серии GS1900
178
Application Выберите тип приложения Application, указывающий на основную функцию
приложения (или приложений), определенную для данной сетевой политики и
анонсируемую конечной точкой или устройством, через которое осуществляется
подключение к сети. Возможные типы приложений приведены ниже.
1. Voice – используется для аппаратов IP-телефонии и других аналогичных уст-
ройств, поддерживающих интерактивные голосовые услуги. Обычно такие уст
-
ройства подключают к отдельной сети VLAN, это позволяет упростить внедрение и
обеспечить более высокий уровень безопасности за счет изоляции от приложений,
работающих с данными.
2. Voice Signalling – используется в сетевых топологиях, предполагающих различ-
ные политики по отношения к голосовой сигнализации и собственно передаче
голоса.
3. Guest Voice – используется для поддержки голосовых услуг с ограниченной
фун-
кциональностью для гостевых пользователей и посетителей с собственными аппа-
ратами IP-телефонии и другими аналогичными устройствами, поддерживающими
интерактивные голосовые услуги.
4. Guest Voice Signalling – используется в сетевых топологиях, предполагающих
различные политики по отношения к голосовой сигнализации и собственно пере-
даче голоса для гостевых пользователей.
5. Softphone Voice – используется для приложений типа софтфон, установленных
на устройствах
, изначально предназначенных для обработки данных, например,
на персональных компьютерах или ноутбуках.
6. Video Conferencing – используется для специализированных устройств, предна-
значенных для обслуживания видеоконференций и других аналогичных устройств,
поддерживающих интерактивные видео/аудиоуслуги, оказываемые в реальном
времени.
7. Streaming Video – используется для услуг широковещательной и многоадресной
рассылки при распространении видеоконтента и других аналогичных приложений,
поддерживающих
услуги потоковой передачи видео, которые требуют применения
особых сетевых политик. Этот тип приложений не рассчитан на приложения для
передачи видео, использующие протокол TCP с буферизацией.
8. Video Signalling – используется в сетевых топологиях, предполагающих различ-
ные политики по отношения к сигнализации видео и собственно передаче видео.
VLAN ID Укажите идентификатор VLAN VLAN ID (VID) для данного порта в соответствии
со
стандартом IEEE 802.1Q-2003. Значение в этом поле должно быть выбрано из
диапазона от 1 до 4094. Значение 0 (Priority Tagged, приоритет на основе тегов)
используется в том случае, если устройства используют кадры с тегами приоритета,
как описано в стандарте IEEE 802.1Q-2003. В таком кадре значение имеет только
уровень приоритета IEEE 802.1D, а в качестве идентификатора VID кадру назначается
идентификатор VID по умолчанию
входящего порта.
VLAN Tag TAG сигнализирует о том, какой тип сети VLAN использует данные тип приложения – с
тегами или без. Выберите соответствующую опцию – Tagged или Untagged.
Untagged: Данное устройство использует формат кадра без тегов и, соответственно,
не содержит заголовок тега, как описано в стандарте IEEE 802.1Q-2003.
Tagged: Данное устройство использует формат кадра с тегами, соответствующими
стандарту IEEE 802.1Q.
L2 Priority Под приоритетом Priority понимается приоритет второго уровня, который
используется для приложений выбранного типа. В этом поле можно выбрать один из
восьми уровней приоритета (в диапазоне от 0 до 7).
DSCP Value DSCP – это значение DSCP, которое обеспечивает поведение узла Diffserv для
приложений выбранного типа, как описано в стандарте IETF RFC 2474. Это поле может
содержать значение одной из
64 кодовых точек (из диапазона от 0 до 63).
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
Таблица 122 Экран Configuration > LLDP > MED Network Policy > Edit (продолжение)
ПОЛЕ ОПИСАНИЕ
