Глава 29 Экраны Configuration: AAA
Руководство пользователя для серии GS1900
202
29.2.2 Экран Auth Method Add/Modify
С помощью этого экрана можно изменить параметры метода аутентификации. Чтобы открыть
этот экран, выберите в меню Configuration > AAA > Auth Method > Add/Modify.

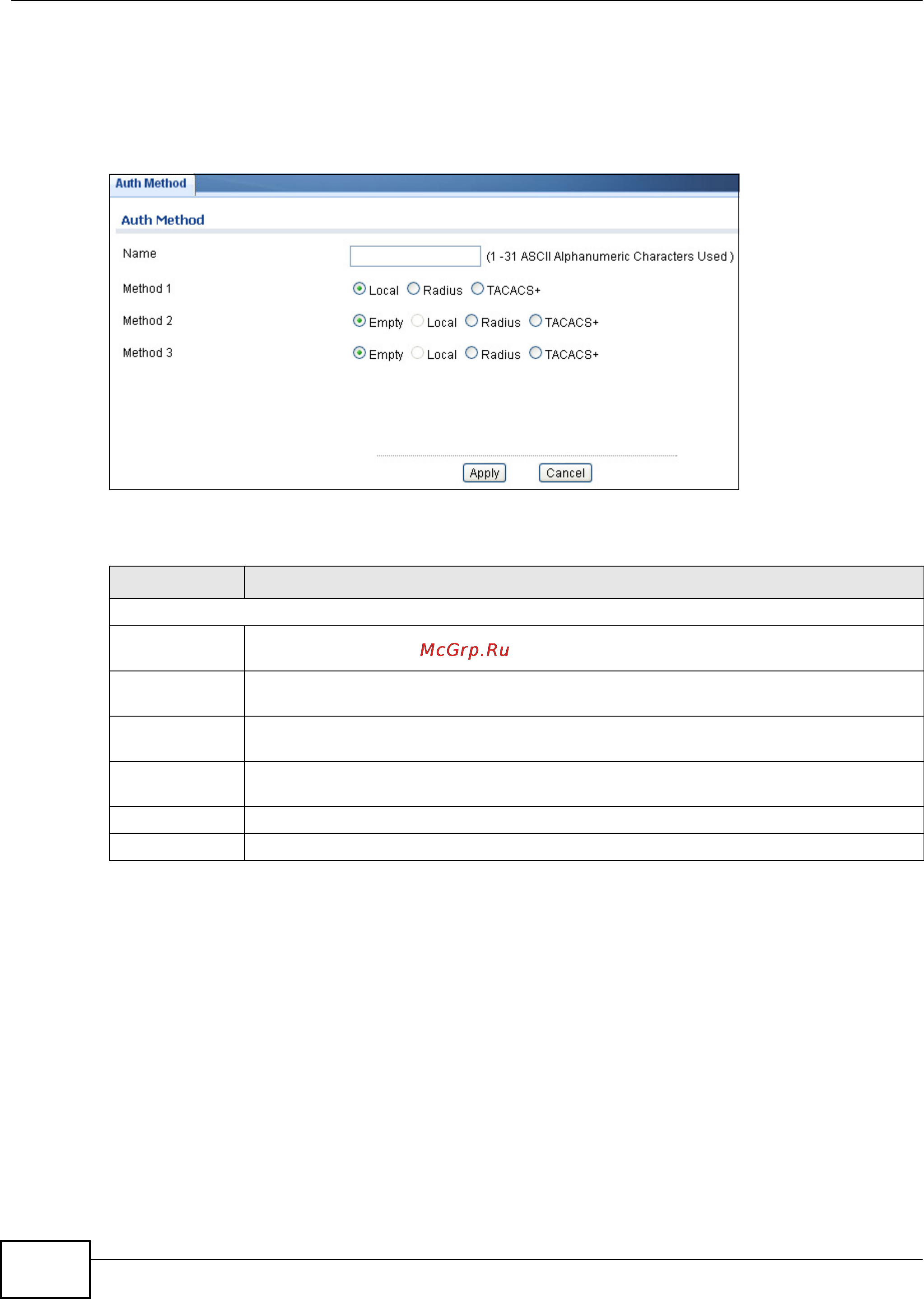

Рисунок 179 Экран Configuration > AAA > Auth Method > Add/Modify
Поля экрана описаны в следующей таблице.
29.3 RADIUS
29.3.1 Экран RADIUS
С помощью этого экрана можно настроить параметры взаимодействия с сервером RADIUS.
Чтобы открыть этот экран, выберите в меню Configuration > AAA > RADIUS.
Таблица 146 Экран Configuration > AAA > Auth Method > Add/Modify
ПОЛЕ ОПИСАНИЕ
Auth Method
Name Введите название метода аутентификации. Это поле должно содержать от 1 до 31
алфавитно-цифровых символа ASCII.
Method 1 Выберите первый по порядку метод аутентификации из следующих вариантов: Local
(Локальная), Radius и TACACS+.
Method 2 Выберите второй по порядку метод аутентификации из следующих вариантов: Empty
(Нет), Local (Локальная), Radius и TACACS+.
Method 3 Выберите третий по порядку метод аутентификации из следующих вариантов: Empty
(Нет), Local (Локальная), Radius и TACACS+.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
