Глава 12 Экраны Monitor: Multicast
Руководство пользователя для серии GS1900
81
Описание каждого из полей приведено в таблице ниже.
12.2.2 Экран Statistics
С помощью этого экрана можно просмотреть статистику IGMP коммутатора. Чтобы открыть этот
экран, выберите в меню Monitor > Multicast > IGMP > Statistics.

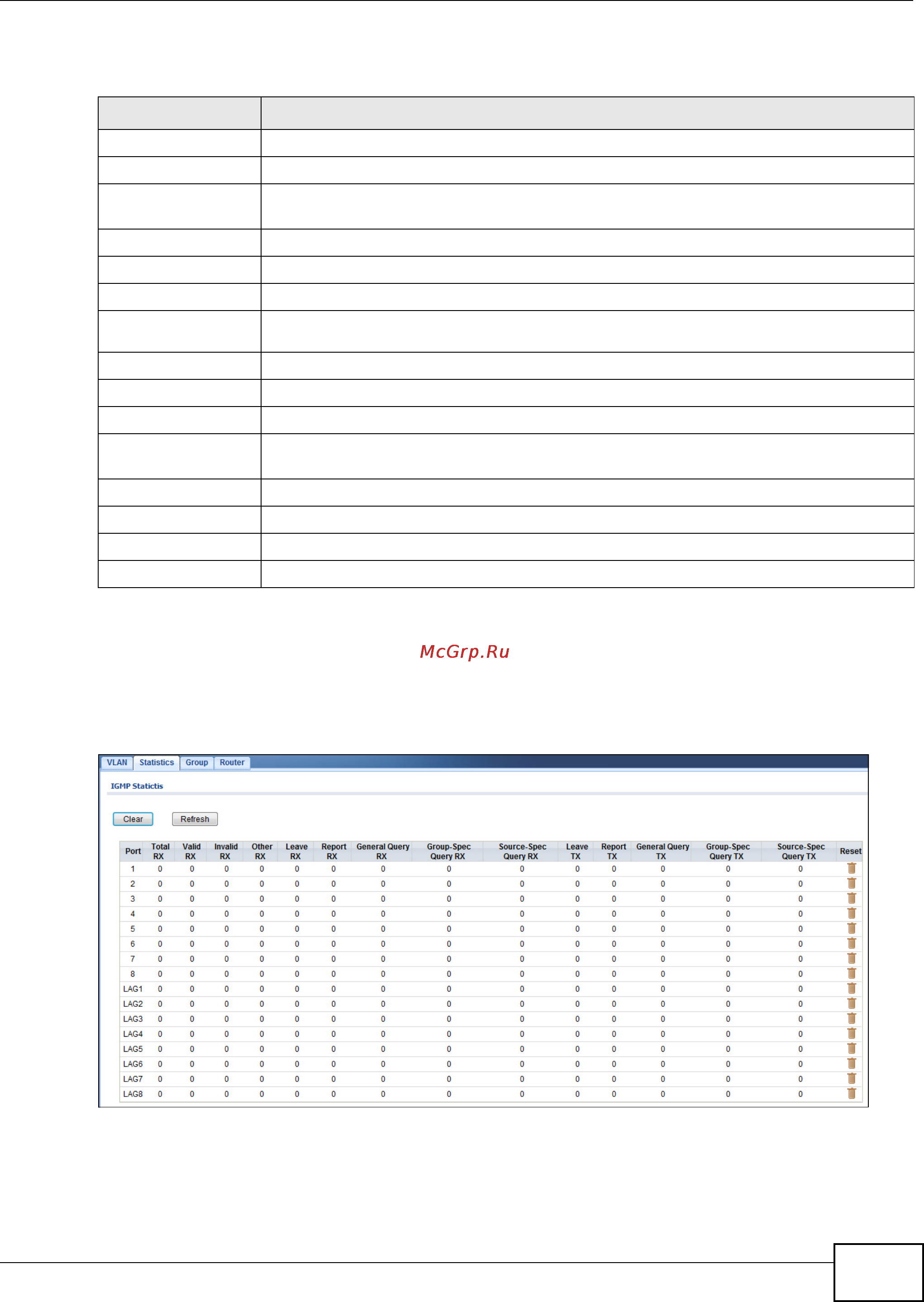

Рисунок 68 Экран Monitor > Multicast > IGMP > Statistics
Таблица 36 Экран Monitor > Multicast > IGMP > Vlan
ПОЛЕ ОПИСАНИЕ
VLAN ID Отображает идентификатор данной сети VLAN.
Operate Status Отображает состояние операции.
Router Ports Auto
Learn
Указывает на то, включен ли для портов маршрутизатора режим автозапоминания.
Query
Retry Показывает количество повторных попыток.
Interval Показывает продолжительность временного интервала в секундах.
Max. Reponse
Interval(sec)
Показывает максимальный интервал отклика в секундах.
Last Member Query
Count Отображает значение счетчика.
Interval(sec) Показывает продолжительность временного интервала в секундах.
Querier Разрешает коммутатору
рассылать сообщения типа IGMP General Query сетям VLAN
и подключенным хостам многоадресной рассылки.
Status Это поле указывает на то, является ли данная запись Querier или Non-querier.
Version Это поле показывает версию Querier для данной записи.
IP Это поле показывает IP-адрес Querier для данной записи.
Total En tr i es Это поле отображает общее количество записей.
