Глава 28 Экраны Configuration: Security
Руководство пользователя для серии GS1900
196
28.4 Экран 802.1X
28.4.1 Экран Global
На этом экране можно просмотреть глобальные настройки. Чтобы открыть этот экран,
выберите в меню Configuration > Security > 802.1X > Global.

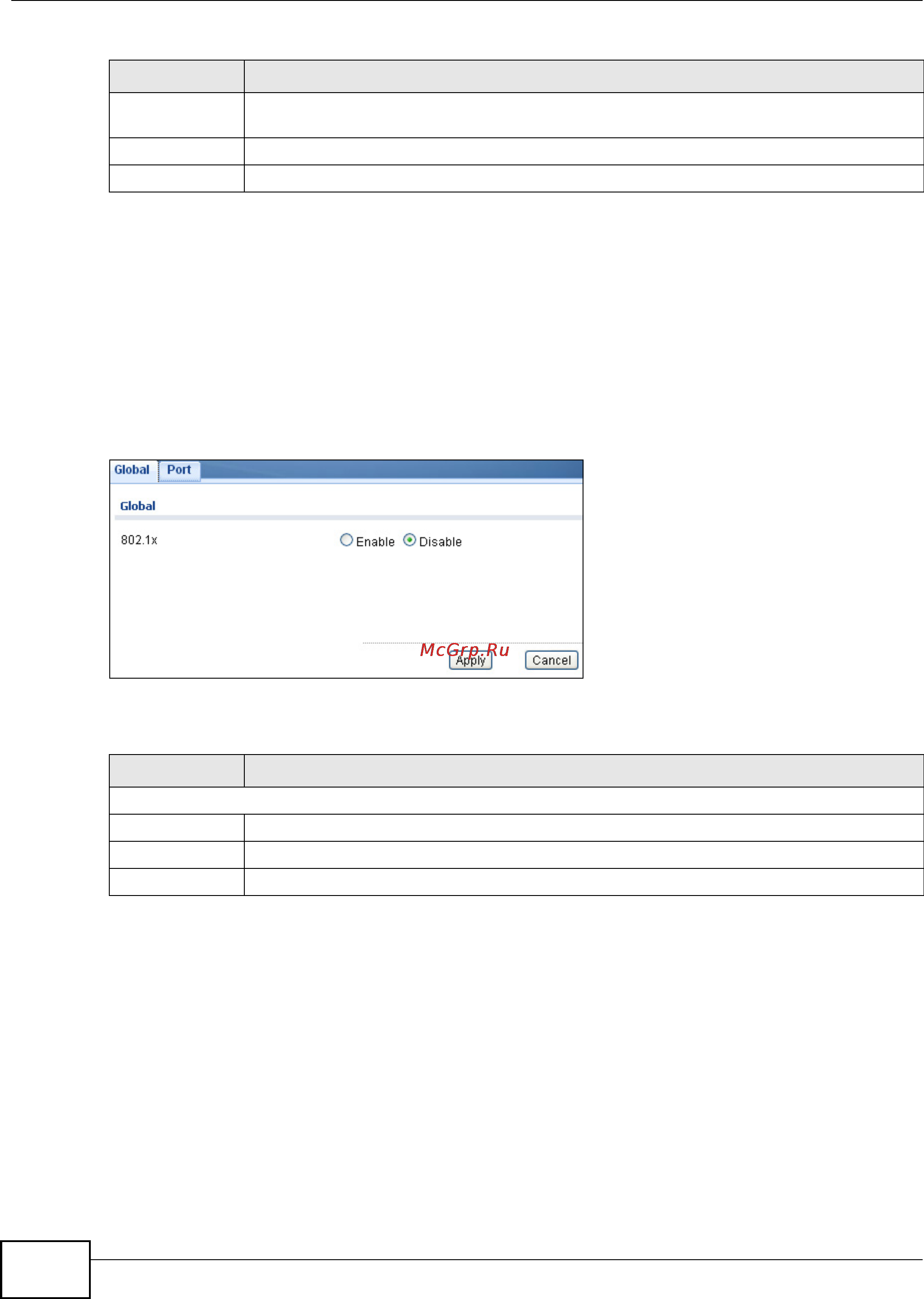

Рисунок 172 Экран Configuration > Security > 802.1X > Global
Поля экрана описаны в следующей таблице.
28.4.2 Экран Port
На этом экране можно просмотреть настройки портов. Чтобы открыть этот экран, выберите в
меню Configuration > Security > 802.1X > Port.
State Выберите состояние защищенного порта: Enable (Включено) или Disable
(Отключено).
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
Таблица 138 Экран Configuration > Security > Port Security > Port > Edit (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 139 Экран Configuration > Security > 802.1X > Global
ПОЛЕ ОПИСАНИЕ
Global
802.1X Укажите, должен ли быть включен режим безопасности 802.1X.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
