Глава 18 Экраны Configuration: Port
Руководство пользователя для серии GS1900
114
18.5.2 Экран Port Rate Edit
На этом экране можно настроить параметры управления пропускной способностью для
скорости портов. Чтобы открыть этот экран, выберите в меню Configuration > Port >
Bandwidth Management > Bandwidth Control > Edit.

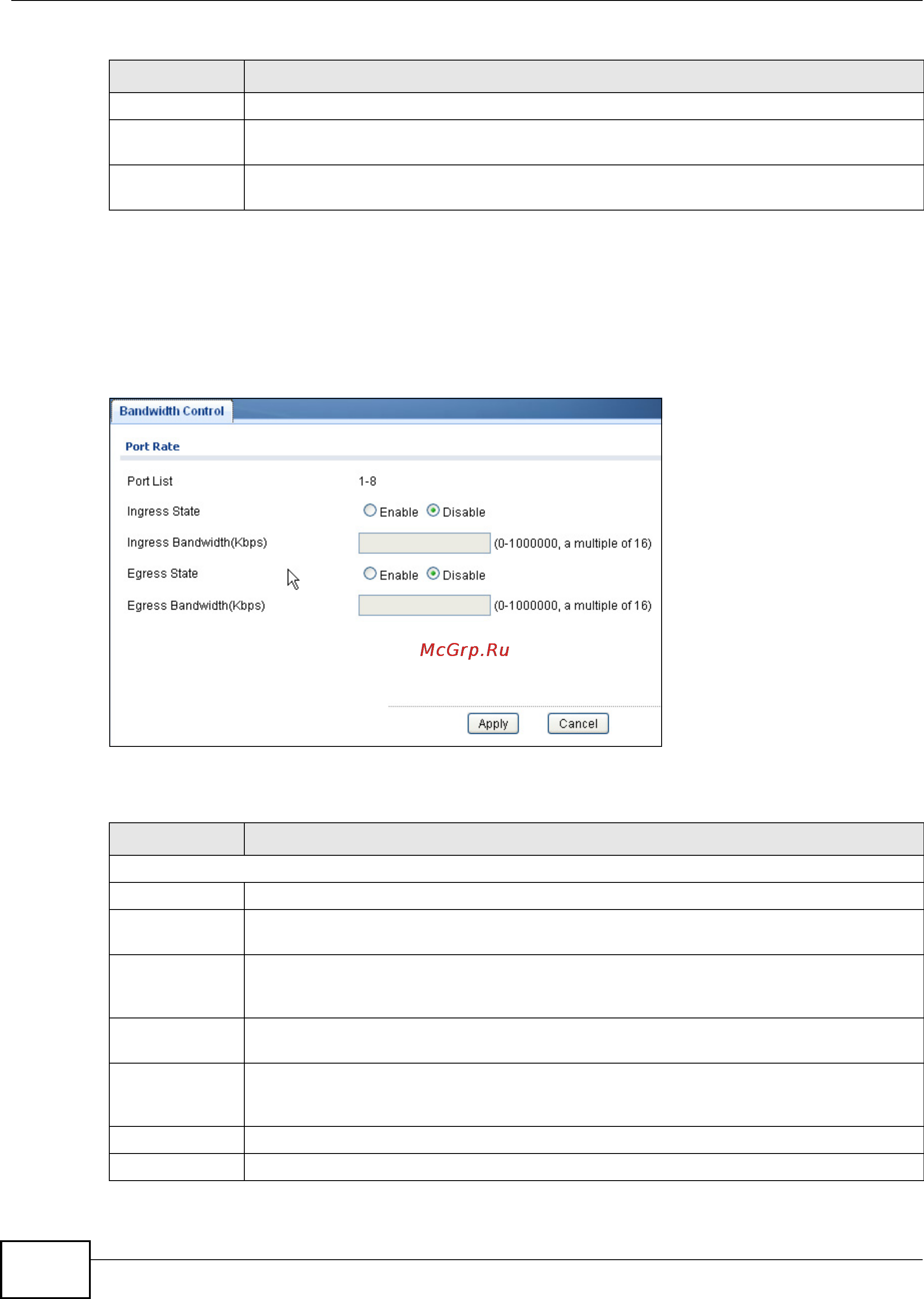

Рисунок 97 Экран Configuration > Port > Bandwidth Management > Bandwidth Control > Edit
Поля экрана описаны в следующей таблице.
Port Показывает порядковый номер порта.
Ingress Rate
Limit (Kbps)
Это поле показывает максимальную разрешенную пропускную способность в
килобитах в секунду (кбит/с) для входящего потока трафика через этот порт.
Egress Rate
Limit (Kbps)
Это поле показывает максимальную разрешенную пропускную способность в
килобитах в секунду (кбит/с) для исходящего потока трафика через этот порт.
Таблица 64 Экран Configuration > Port > Bandwidth Management > Bandwidth Control
ПОЛЕ ОПИСАНИЕ
Таблица 65 Экран Configuration > Port > Bandwidth Management > Bandwidth Control > Edit
ПОЛЕ ОПИСАНИЕ
Port Rate
Port List Отображает перечень порядковых номеров настраиваемых портов.
Ingress State Выберите опцию Enable, чтобы активировать ограничения для пиковой скорости
входящего трафика на данном порту (или портах).
Ingress
Bandwidth
(Kbps)
Укажите максимальную разрешенную пропускную способность в килобитах в секунду
(кбит/с) для исходящего потока трафика через этот порт.
Egress State Выберите опцию Enable, чтобы активировать ограничения для пиковой скорости
исходящего трафика на данном порту (или портах).
Egress
Bandwidth
(Kbps)
Укажите максимальную разрешенную пропускную способность в килобитах в секунду
(кбит/с) для исходящего потока трафика через этот порт.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
