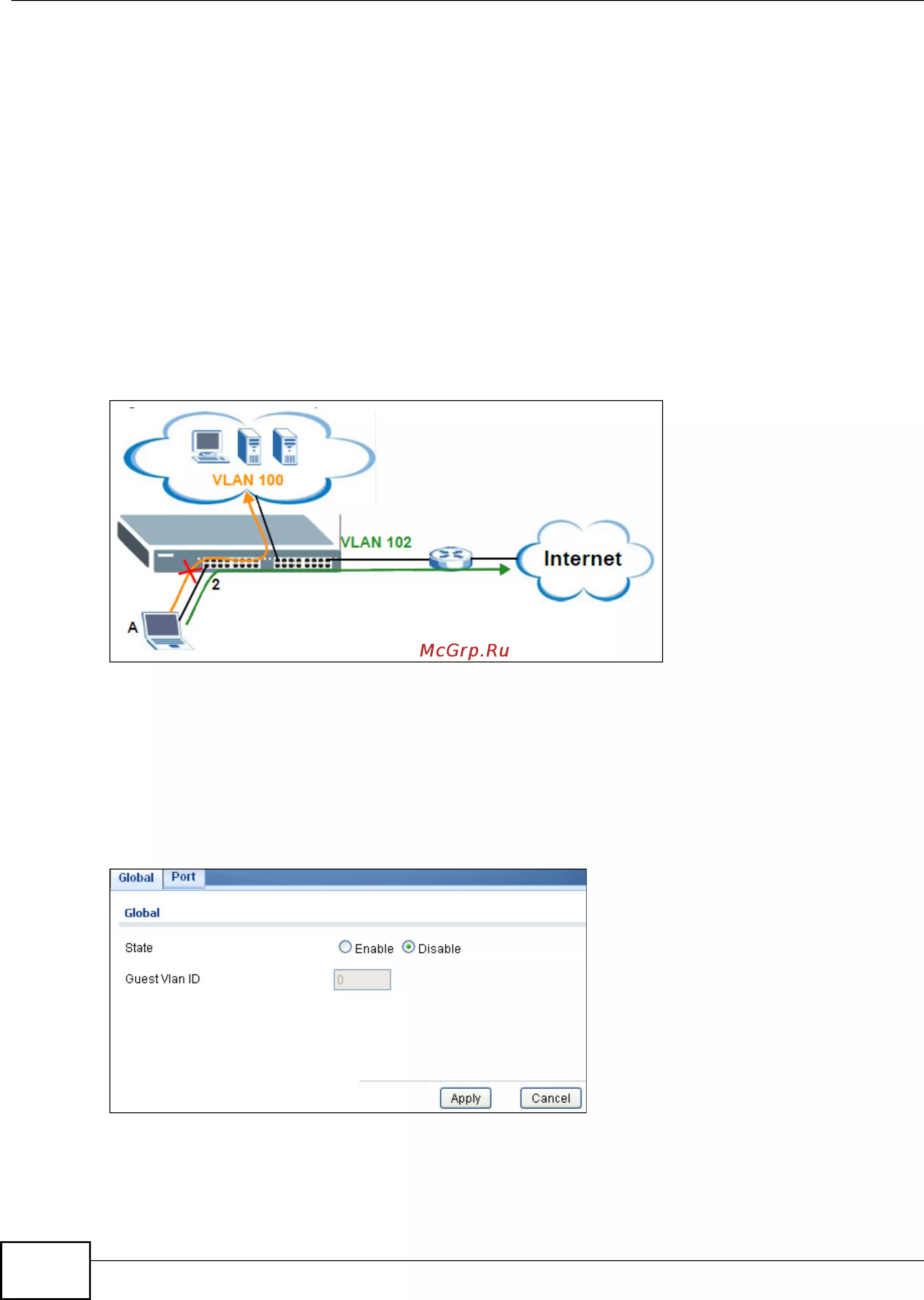

![Zyxel GS1900-48 [124/243] Экран guest vlan](/views2/1192556/page124/bg7c.png)
Глава 19 Экраны Configuration: VLAN
Руководство пользователя для серии GS1900
124
19.3 Экран Guest VLAN
Если на коммутаторе и его портах включена функция аутентификации 802.1x, коммутатор
запрещает клиентам, предоставляющим некорректные учетные данные, доступ через
указанные порты. Возможности коммутатора позволяют выбрать одну сеть VLAN в качестве
гостевой. Если включить функцию гостевой сети VLAN (в данном примере – сети 102) на
определенном порту (в данном примере – порт 2), то определенный пользователь (в данном
примере
– пользователь A), который не поддерживает стандарт IEEE 802.1x или не может
указать правильные имя пользователя и пароль, все равно сможет получить доступ к
коммутатору через этот порт, но будет направлен в гостевую сеть VLAN. То есть пользователи,
не прошедшие аутентификацию, смогут получить доступ к ограниченному количеству сетевых
ресурсов в той же гостевой сети VLAN, такой,
как сеть Интернет. Набор прав, назначенных
гостевой VLAN, зависит от того, какие параметры сетевой администратор задаст для
коммутаторов или маршрутизаторов при описании функции гостевой сети.
Рисунок 105 Пример гостевой сети VLAN
С помощью этого экрана можно просмотреть и изменить настройки гостевой сети VLAN.
19.3.1 Экран Global
На этом экране можно настроить глобальные параметры гостевой сети VLAN. Чтобы открыть
этот экран, выберите в меню Configuration > VLAN > Guest VLAN.
Рисунок 106 Экран Configuration > VLAN > Guest VLAN > Global
