Глава 26 Экраны Configuration: LLDP
Руководство пользователя для серии GS1900
179
26.2.8 Экран MED Port
На этом экране можно просмотреть настройки портов MED. Чтобы открыть этот экран,
выберите в меню Configuration > LLDP > MED Port .

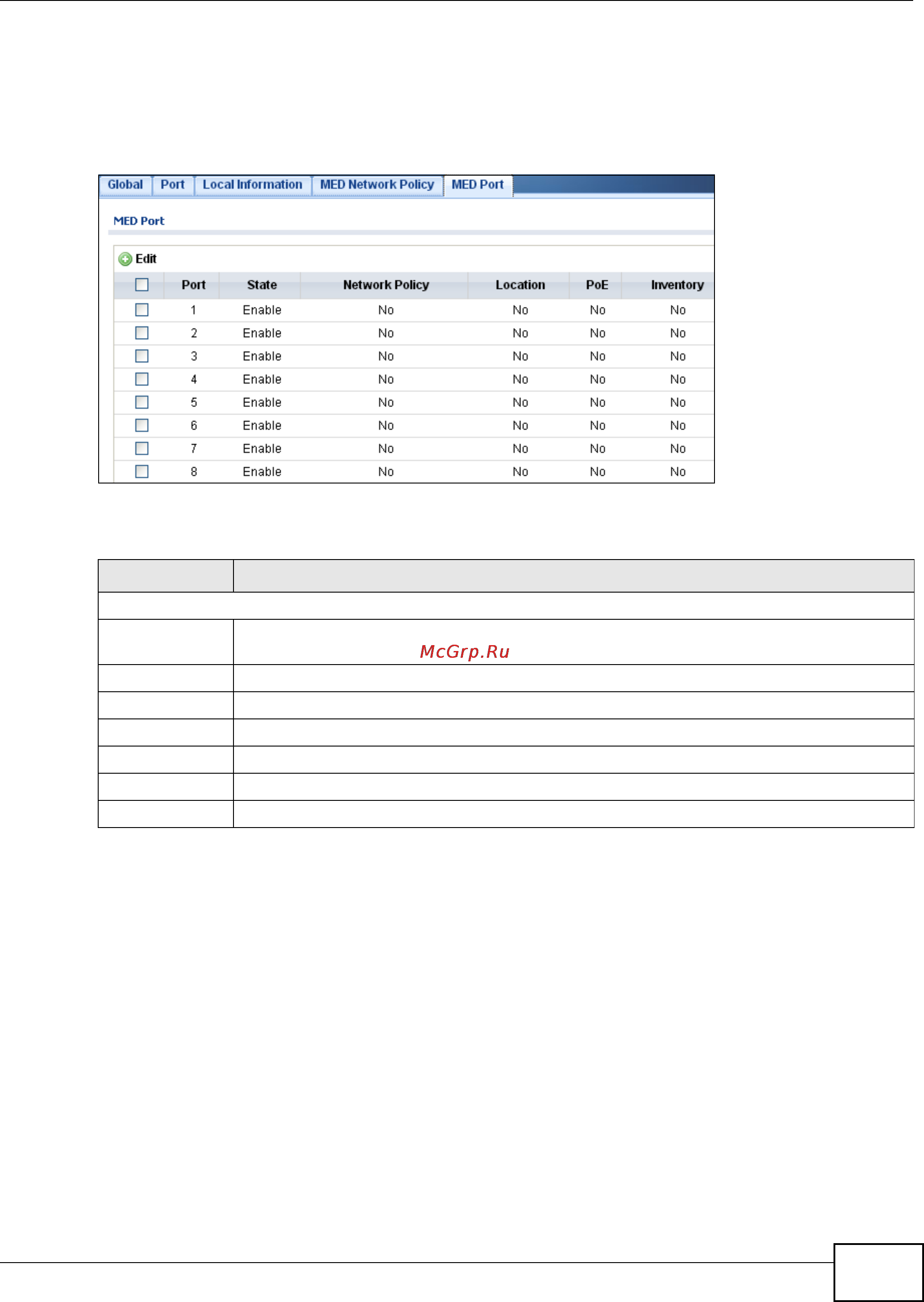

Рисунок 156 Экран Configuration > LLDP > MED Port
Поля экрана описаны в следующей таблице.
26.2.9 Экран MED Port Add/Edit
С помощью этого экрана можно настроить параметры портов MED. Чтобы открыть этот экран,
выберите в меню Configuration > LLDP > MED Port > Edit .
Таблица 123 Экран Configuration > LLDP > MED Port
ПОЛЕ ОПИСАНИЕ
MED Port
Edit Установите этот переключатель, чтобы настроить параметры порта. Нажмите кнопку
Edit, чтобы изменить параметры порта.
Port Отображает номер порта MED.
State Отображает состояние порта MED: Enable (Включен) или Disable (Выключен).
Network Policy Отображает опцию сетевой политики.
Location Отображает опцию местоположения.
PoE Отображает опцию PoE.
Inventory Отображает опцию инвентаризации.
