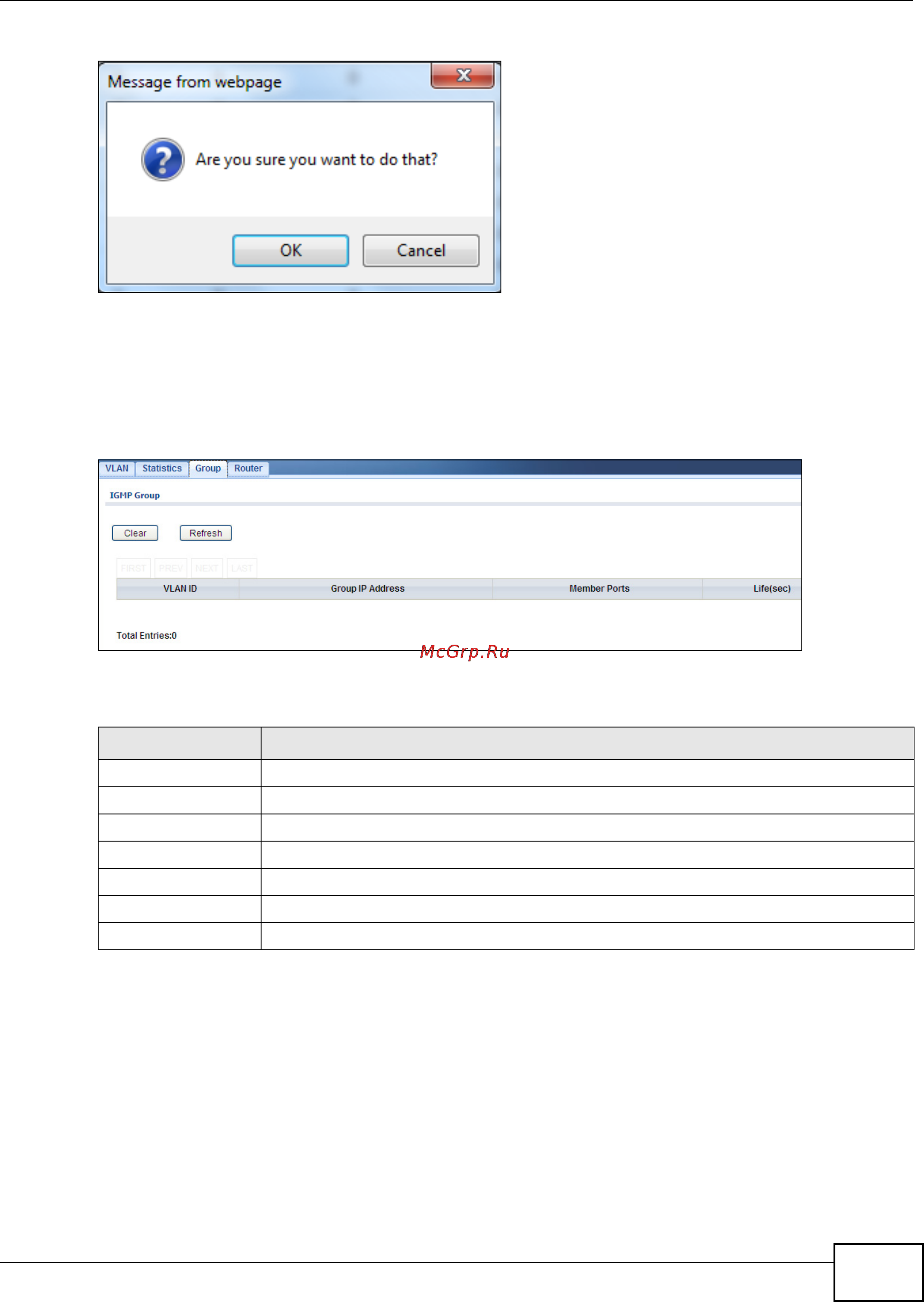

Глава 12 Экраны Monitor: Multicast
Руководство пользователя для серии GS1900
83
Рисунок 69 Экран Monitor > Multicast > IGMP > Statistics > Reset
12.2.3 Экран Group
С помощью этого экрана можно просмотреть информацию о группе IGMP коммутатора. Чтобы
открыть этот экран, выберите в меню Monitor > Multicast > IGMP > Group.
Рисунок 70 Экран Monitor > Multicast > IGMP > Group
Описание каждого из полей приведено в таблице ниже.
12.2.4 Экран Router
С помощью этого экрана можно просмотреть информацию об IGMP-маршрутизаторе
коммутатора. Чтобы открыть этот экран, выберите в меню Monitor > Multicast > IGMP >
Router.
Таблица 38 Экран Monitor > Multicast > IGMP > Group
ПОЛЕ ОПИСАНИЕ
Clear Нажмите Clear, чтобы удалить динамические группы.
Refresh Нажмите Refresh, чтобы обновить страницу.
VLAN ID Отображает идентификатор данной сети VLAN.
Group IP Address Это поле отображает IP-адрес группы.
Member Ports Это поле показывает порты, являющиеся членами группы.
Life(sec) Отображает продолжительность действия временного интервала в секундах.
Total Entries Это поле отображает общее количество записей.
