Глава 19 Экраны Configuration: VLAN
Руководство пользователя для серии GS1900
130
Поля экрана описаны в следующей таблице.
19.4.5 Экран Port Edit
На этом экране можно изменить режим безопасности портов. Чтобы открыть этот экран,
выберите в меню Configuration > VLAN > Voice VLAN > Port > Add/Edit.

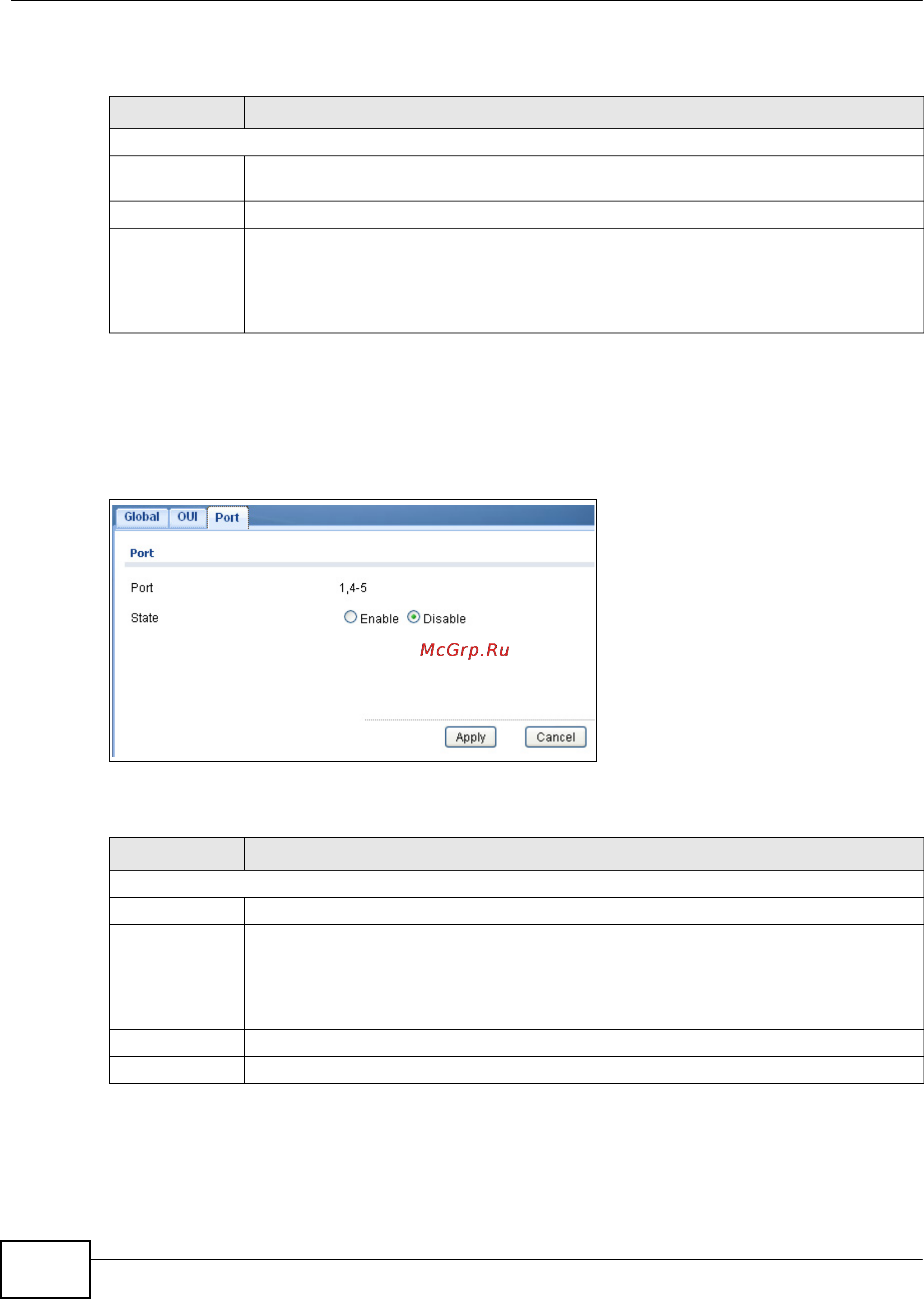

Рисунок 113 Экран Configuration > VLAN > Voice VLAN > Port > Add/Edit
Поля экрана описаны в следующей таблице.
Таблица 79 Экран Configuration > VLAN > Voice VLAN > Port
ПОЛЕ ОПИСАНИЕ
Port
Edit Установите этот переключатель, чтобы настроить параметры порта. Нажмите кнопку
Edit, чтобы изменить параметры порта.
Port Отображает порядковый номер порта.
State Показывает состояние режима безопасности порта голосовой сети VLAN. При
включении этой функции все нетелефонные MAC-адреса в голосовой сети VLAN будут
заблокированы на 10 секунд. Возможны следующие варианты режимов портов:
• Enabled: Включить режим безопасности голосовой сети VLAN.
• Disabled: Отключить режим безопасности голосовой сети VLAN.
Таблица 80 Экран Configuration > VLAN > Voice VLAN > Port > Add/Edit
ПОЛЕ ОПИСАНИЕ
Port
Port В этом поле отображается порядковый номер порта .
State Выберите состояние режима безопасности порта голосовой сети VLAN. При включении
этой функции все нетелефонные MAC-адреса в голосовой сети VLAN будут
заблокированы на 10 секунд. Возможны следующие варианты режимов портов:
• Enabled: Включить режим безопасности голосовой сети VLAN.
• Disabled: Отключить режим безопасности голосовой сети VLAN.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
