Глава 21 Экраны Configuration: Link Aggregation
Руководство пользователя для серии GS1900
141
Рисунок 124 Экран Configuration > Link Aggregation > LACP Port
Поля экрана описаны в следующей таблице.
21.2.7 Экран LACP Port Edit
На этом экране можно изменить настройки портов LACP. Чтобы открыть этот экран, выберите в
меню Configuration > Link Aggregation > LACP Port > Edit.
Рисунок 125 Экран Configuration > Link Aggregation > LACP Port > Edit
Таблица 91 Экран Configuration > Link Aggregation > LACP Port
ПОЛЕ ОПИСАНИЕ
LACP Port
Edit Установите этот переключатель, чтобы настроить параметры порта. Нажмите кнопку
Edit, чтобы изменить параметры порта.
Port Показывает порядковый номер порта.
Priority Отображает значение приоритета.
Timer (sec) Показывает значение таймера в секундах.
Тайм-аут, определяющий временной промежуток от одного обмена пакетами LACP
между отдельными портами до другого (в целях проверки работоспособности портов-
партнеров в группе портов). Если порт не ответил после трех попыток, то он считается
«отключенным» и удаляется из группы. Для загруженных сгруппированных каналов
следует использовать короткий интервал (одна секунда), чтобы обеспечить скорейшее
удаление отключенных портов из группы.
Содержание
- Quick start guide 1
- Интеллектуальные управляемые коммутаторы gbe 1
- Параметры входа по умолчанию 1
- Руководство пользователя 1
- Серия gs1900 1
- Важно 2
- Внимательно ознакомьтесь перед использованием 2
- Примечание для настройки коммутатора предпочтительнее использовать web конфигуратор 2
- Примечание настоящий документ является справочным руководством для серии продуктов соответственно некоторые функциональные возможности или опции описанные в настоящем руководстве могут отсутствовать в конкретном продукте 2
- Сохраните это руководство для будущих справок 2
- Обзорное оглавление 3
- Руководство пользователя 4 3
- Техническое справочное руководство 3 3
- Глава 1 знакомство с коммутатором 6 4
- Глава 2 установка и подключение устройства 0 4
- Глава 3 обзор устройства 5 4
- Глава 4 web конфигуратор 2 4
- Обзорное оглавление 4
- Оглавление 4
- Часть i руководство пользователя 14 4
- Глава 5 экран getting start 2 5
- Глава 6 экраны monitor system 5 5
- Глава 7 экраны monitor port 8 5
- Глава 8 экраны monitor vlan 6 5
- Часть ii техническое справочное руководство 53 5
- Глава 10 экраны monitor link aggregation 5 6
- Глава 11 экраны monitor loop guard 7 6
- Глава 12 экраны monitor multicast 0 6
- Глава 13 экраны monitor spanning tree 5 6
- Глава 14 экраны monitor lldp 1 6
- Глава 9 экраны monitor mac table 2 6
- Глава 15 экраны monitor security 5 7
- Глава 16 экраны monitor management 8 7
- Глава 17 экраны configuration system 01 7
- Глава 18 экраны configuration port 06 7
- Глава 19 экраны configuration vlan 118 8
- Глава 20 экраны configuration mac table 31 8
- Глава 21 экраны configuration link aggregation 35 9
- Глава 22 экраны configuration loop guard 43 9
- Глава 23 экраны configuration mirror 46 9
- Глава 24 экраны configuration multicast 48 9
- Глава 25 экраныconfiguration spanning tree 57 10
- Глава 26 экраны configuration lldp 67 10
- Глава 27 экраны configuration qos 81 10
- Глава 28 экраны configuration security 92 11
- Глава 29 экраны configuration aaa 01 11
- Глава 30 экраны configuration management 07 11
- Глава 31 экраны maintenance 26 12
- Глава 32 устранение неполадок 39 13
- Руководство пользователя 14
- Введение 16
- Знакомство с коммутатором 16
- Лав 16
- Пример мостовой конфигурации 16
- Интернет 17
- Исследовательский отдел отдел продаж 17
- Подключение настольных систем к сети gigabit ethernet 17
- Поддержка ipv6 18
- Пример виртуальной локальной сети на базе тегов 18
- Пример применения в сетях vlan на базе ieee 802 q 18
- Полезные советы по управлению коммутатором 19
- Способы управления коммутатором 19
- Лав 20
- Установка и подключение устройства 20
- Установка на столе 20
- Крепление на стену 21
- Примечание для установки коммутатора в стойке или крепления на стену обратитесь к квалифицированному техническому специалисту 21
- Примечание убедитесь что винты надежно держатся в стене и способны выдержать вес коммутатора с подключенными кабелями 21
- Установка устройства 21
- Использование винтов неправильного типа может повредить устройство 22
- Крепление коммутатора необходимо производить в горизонтальном положении вентиляционные отверстия на боковых панелях коммутатора не должны быть направлены вверх или вниз так как такое положение менее безопасно 22
- Крепление кронштейнов к коммутатору 22
- Меры предосторожности 22
- Требования к установке коммутатора в аппаратную стойку 22
- Установка в стойке 22
- Установка коммутатора в стойку 23
- Лав 25
- Обзор устройства 25
- Подключения на передней панели 25
- Настройки ethernet по умолчанию 26
- Порты ethernet 26
- Во избежание возможной травмы глаз не смотрите в разъемы работающего оптоволоконного модуля 27
- Слоты sfp 27
- Удаление трансивера 27
- Установка трансивера 27
- Задняя панель 28
- Подключение к источнику питания 29
- Подключение к источнику питания на задней панели 29
- Индикаторы 30
- Отключение от источника питания 30
- Подключение к источнику питания 30
- Примечание воспользуйтесь поставляемым в комплекте шнуром питания для подключения к сети переменного тока 30
- Глава 3 обзор устройства 31
- Индикатор цвет состояние описание 31
- Руководство пользователя для серии gs1900 31
- Таблица 3 описание индикаторов продолжение 31
- Web конфигуратор 32
- Лав 32
- Обзор 32
- Получение доступа 32
- Верхняя панель 33
- Перемещение по меню web конфигуратора 33
- Панель навигации 34
- Меню мониторинга monitor 35
- Начальный экран getting start 35
- Глава 4 web конфигуратор 36
- Папка или ссылка вкладка функция 36
- Руководство пользователя для серии gs1900 36
- Таблица 5 краткое описание экранов меню monitor продолжение 36
- Глава 4 web конфигуратор 37
- Меню настройки configuration 37
- Папка или ссылка вкладка функция 37
- Руководство пользователя для серии gs1900 37
- С помощью экранов меню настройки коммутатора осуществляется конфигурирование его функционала 37
- Таблица 5 краткое описание экранов меню monitor продолжение 37
- Таблица 6 краткое описание экранов меню configuration 37
- Глава 4 web конфигуратор 38
- Папка или ссылка вкладка функция 38
- Руководство пользователя для серии gs1900 38
- Таблица 6 краткое описание экранов меню configuration продолжение 38
- Глава 4 web конфигуратор 39
- Папка или ссылка вкладка функция 39
- Руководство пользователя для серии gs1900 39
- Таблица 6 краткое описание экранов меню configuration продолжение 39
- Глава 4 web конфигуратор 40
- Меню обслуживания maintenance 40
- Папка или ссылка вкладка функция 40
- Руководство пользователя для серии gs1900 40
- С помощью экранов меню обслуживания можно управлять файлами конфигурации и встроенного программного обеспечения запускать диагностические процедуры а также перезагружать и выключать коммутатор 40
- Таблица 6 краткое описание экранов меню configuration продолжение 40
- Таблица 7 краткое описание экранов меню maintenance 40
- Глава 4 web конфигуратор 41
- Папка или ссылка вкладка функция 41
- Руководство пользователя для серии gs1900 41
- Таблица 7 краткое описание экранов меню maintenance продолжение 41
- Лав 42
- О чем рассказывается в этой главе 42
- Обзор 42
- Экран getting start 42
- Step 1 set up ip dns чтобы перейти к этому экрану 43
- Более подробную информацию о разделах меню wizard можно найти в разделах система гл 6 на стр 55 vlan гл 8 на стр 66 управление качеством обслуживания гл 27 на стр 181 и агрегация каналов гл 10 на стр 75 43
- Глава 5 экран getting start 43
- Мастер начальной настройки start up позволяет задать параметры ip dns задать имя пользователя и пароль и просмотреть результаты настройки 43
- Поле описание 43
- Раздел wizard содержит следующие ссылки start up начальная настройка vlan qos управление качеством обслуживания и link aggregation агрегация каналов 43
- Раздел мастеров настройки wizard 43
- Руководство пользователя для серии gs1900 43
- Таблица 8 экран getting start продолжение 43
- Экран start up 43
- Step 1 set up ip dns 44
- Глава 5 экран getting start 44
- Описание каждого из полей приведено в таблице ниже 44
- Поле описание 44
- После нажатия next откроется экран для ввода имени пользователя пароля 44
- Руководство пользователя для серии gs1900 44
- Step 2 set up username password 45
- Step 3 finish 45
- Глава 5 экран getting start 45
- Описание каждого из полей приведено в таблице ниже 45
- Поле описание 45
- После нажатия next откроется завершающий экран 45
- Руководство пользователя для серии gs1900 45
- Step 1 create vlan чтобы перейти к этому экрану 46
- Step 3 finish 46
- Глава 5 экран getting start 46
- Описание каждого из полей приведено в таблице ниже 46
- Поле описание 46
- Руководство пользователя для серии gs1900 46
- С помощью мастера настройки vlan можно создать виртуальные локальные сети vlan настроить параметры добавления к ним тегов и просмотреть результаты настройки 46
- Экран vlan 46
- Step 2 tag vlan setting 48
- Step 3 finish 48
- Глава 5 экран getting start 48
- Описание каждого из полей приведено в таблице ниже 48
- Поле описание 48
- После нажатия next откроется завершающий экран 48
- Руководство пользователя для серии gs1900 48
- Экран qos 49
- Экран link aggregation 50
- Step 1 link aggregation 51
- Глава 5 экран getting start 51
- Описание каждого из полей приведено в таблице ниже 51
- Поле описание 51
- После нажатия next откроется завершающий экран 51
- Руководство пользователя для серии gs1900 51
- Step 2 finish 52
- Глава 5 экран getting start 52
- Описание каждого из полей приведено в таблице ниже 52
- Поле описание 52
- Руководство пользователя для серии gs1900 52
- Техническое справочное руководство 53
- Ip адрес 55
- Лав 55
- О чем рассказывается в этой главе 55
- Обзор 55
- Экран ipv4 55
- Экраны monitor system 55
- Глава 6 экраны monitor system 56
- Поле описание 56
- Поля экрана описаны в следующей таблице 56
- Руководство пользователя для серии gs1900 56
- Экран ipv6 56
- Экран information 57
- Лав 58
- О чем рассказывается в этой главе 58
- Обзор 58
- Экран port 58
- Экран status 58
- Экраны monitor port 58
- Port counters 59
- Status продолжение 59
- Глава 7 экраны monitor port 59
- Поле описание 59
- Руководство пользователя для серии gs1900 59
- Экран port counters 59
- Port counters 60
- Глава 7 экраны monitor port 60
- Описание каждого из полей приведено в таблице ниже 60
- Поле описание 60
- Руководство пользователя для серии gs1900 60
- Bandwidth utilization 61
- Port counters продолжение 61
- Глава 7 экраны monitor port 61
- Поле описание 61
- Руководство пользователя для серии gs1900 61
- Утилизация определяет процентную долю пропускной способности сети которая в настоящий момент используется сетевым трафиком каждая вертикальная полоса определяет максимальный уровень утилизации порта который может относиться либо к переданному tx либо к принятому rx трафику за последний промежуток времени 61
- Экран bandwidth utilization 61
- Bandwidth utilization 62
- Глава 7 экраны monitor port 62
- Данный коммутатор поддерживает стандарты ieee 802 af power over ethernet poe и ieee 802 at high power over ethernet poe данный коммутатор представляет собой питающее устройство power sourcing equipment pse поскольку он является источником питания через порты ethernet а каждое устройство которое получает питание через порт ethernet является питаемым устройством powered device pd 62
- На рисунке приведенном ниже ip камеры и ip телефон напрямую запитываются от коммутатора использование технологии poe позволяет не только минимизировать количество 62
- Описание каждого из полей приведено в таблице ниже 62
- Поле описание 62
- Примечание функция питания устройств по витой паре poe и все приведенные ниже экраны доступны только для моделей чье название заканчивается на hp 62
- Руководство пользователя для серии gs1900 62
- Экраны poe 62
- Глава 7 экраны monitor port 63
- Кабелей и проводов но и избавляет от необходимости искать поблизости электрическую розетку к которой можно было бы подключить устройства 63
- На данном коммутаторе можно установить приоритеты позволяющие зарезервировать мощность для определенных питаемых устройств 63
- Описание каждого из полей приведено в таблице ниже 63
- Поле описание 63
- Примечание все устройства с поддержкой poe которые являются источниками или получателями питания и подключенные к ним кабели ethernet должны полностью находиться внутри помещений 63
- Рисунок 50 примеры питаемых устройств 63
- Руководство пользователя для серии gs1900 63
- Управление пропускной способностью 64
- Экран bandwidth control 64
- Storm control 65
- В этом разделе можно просмотреть настройки контроля шторма 65
- Глава 7 экраны monitor port 65
- Описание каждого из полей приведено в таблице ниже 65
- Поле описание 65
- Руководство пользователя для серии gs1900 65
- Функция контроля шторма ограничивает количество широковещательных многоадресных и одноадресных пакетов которые коммутатор может принять за секунду через свои порты при достижении максимального допустимого количества широковещательных пакетов пакетов многоадресной рассылки и или одноадресных пакетов все последующие пакеты отбрасываются включение этой функции позволяет снизить объем широковещательных пакетов пакетов многоадресной рассылки и или одноадресных пакетов поступающих в сеть имеется возможность ограничить для каждого порта количество пакетов каждого отдельного типа 65
- Экран storm control 65
- Лав 66
- О чем рассказывается в этой главе 66
- Обзор 66
- Экран vlan 66
- Экраны monitor vlan 66
- Экран port 67
- Port продолжение 68
- Vlan port 68
- Виртуальные локальные сети на основе портов это такие vlan в которых решение о пересылке пакета принимается на основе mac адреса назначения и связанного с ним порта для vlan на основе портов требуется разрешение исходящей передачи для всех портов таким образом чтобы позволить двум пользователям общаться друг с другом например между конференц залами в отеле необходимо разрешить исходящую передачу данных для обоих портов vlan на основе портов действуют только на том коммутаторе на котором они были созданы 68
- Глава 8 экраны monitor vlan 68
- Поле описание 68
- Руководство пользователя для серии gs1900 68
- Экран vlan port 68
- Vlan 100 69
- Vlan 102 69
- Интернет 69
- Экран guest vlan 69
- Экран voice vlan 70
- Voice vlan 71
- Глава 8 экраны monitor vlan 71
- Описание каждого из полей приведено в таблице ниже 71
- Поле описание 71
- Руководство пользователя для серии gs1900 71
- Лав 72
- Обзор 72
- Экраны monitor mac table 72
- Mac table 73
- Глава 9 экраны monitor mac table 73
- О чем рассказывается в этой главе 73
- Описание каждого из полей приведено в таблице ниже 73
- Поле описание 73
- Руководство пользователя для серии gs1900 73
- Экран mac table 73
- Экран mac table разд 9 на стр 73 отображает фильтр представлений и таблицу mac адресов коммутатора 73
- Этот пункт открывает экран позволяющий просмотреть таблицу mac адресов и идентификаторов vlan устройств подключенных к порту кроме того на этом экране можно получить сведения о типе mac адреса 73
- Лав 75
- О чем рассказывается в этой главе 75
- Обзор 75
- Экран link aggregation 75
- Экраны monitor link aggregation 75
- Глава 10 экраны monitor link aggregation 76
- Описание каждого из полей приведено в таблице ниже 76
- Поле описание 76
- Руководство пользователя для серии gs1900 76
- Лав 77
- Обзор 77
- Экраны monitor loop guard 77
- О чем рассказывается в этой главе 78
- Экран loop guard 78
- Лав 80
- О чем рассказывается в этой главе 80
- Обзор 80
- Экран igmp 80
- Экран vlan 80
- Экраны monitor multicast 80
- Statistics 81
- Глава 12 экраны monitor multicast 81
- Описание каждого из полей приведено в таблице ниже 81
- Поле описание 81
- Руководство пользователя для серии gs1900 81
- Экран statistics 81
- Statistics 82
- Глава 12 экраны monitor multicast 82
- Нажмите ok и подтвердите вносимые изменения на всплывающем экране нажмите cancel и подтвердите отмену изменений на всплывающем экране 82
- Описание каждого из полей приведено в таблице ниже 82
- Опция reset в столбце reset позволяет удалить ранее существовавшее правило 82
- Поле описание 82
- Руководство пользователя для серии gs1900 82
- Экран group 83
- Экран router 83
- Router 84
- Глава 12 экраны monitor multicast 84
- Описание каждого из полей приведено в таблице ниже 84
- Поле описание 84
- Руководство пользователя для серии gs1900 84
- Лав 85
- О чем рассказывается в этой главе 85
- Обзор 85
- Экран cist 85
- Экран spanning tree 85
- Экраны monitor spanning tree 85
- Cist port 86
- Глава 13 экраны monitor spanning tree 86
- Описание каждого из полей приведено в таблице ниже 86
- Поле описание 86
- Руководство пользователя для серии gs1900 86
- Экран cist port 86
- Cist port 87
- Глава 13 экраны monitor spanning tree 87
- Описание каждого из полей приведено в таблице ниже 87
- Поле описание 87
- Руководство пользователя для серии gs1900 87
- Mst port 88
- Глава 13 экраны monitor spanning tree 88
- Описание каждого из полей приведено в таблице ниже 88
- Поле описание 88
- Руководство пользователя для серии gs1900 88
- Экран mst 88
- Экран mst port 88
- Mst port 89
- Глава 13 экраны monitor spanning tree 89
- Коммутатор поддерживает быстрый протокол покрывающего дерева rstp определенный стандартом ieee 802 w он обеспечивает более быструю сходимость покрывающего дерева по сравнению с stp и в то же время обратно совместим с мостами поддерживающими только протокол stp при использовании rstp информация об изменении топологии 89
- Описание каждого из полей приведено в таблице ниже 89
- Поле описание 89
- Протокол r stp обнаруживает и разрывает сетевые петли и обеспечивает наличие запасных каналов между коммутаторами мостами или маршрутизаторами он позволяет коммутатору взаимодействовать с другими устройствами поддерживающими протокол r stp благодаря чему достигается наличие только одного пути между любыми двумя станциями в сети 89
- Руководство пользователя для серии gs1900 89
- Экран stp statistics 89
- Stp statistics 90
- Глава 13 экраны monitor spanning tree 90
- Непосредственно распространяется по всей сети от устройства вызвавшего изменение топологии при использовании stp для этого требуется большее время так как устройство вызвавшее изменение топологии прежде всего уведомляет об этом корневой мост который в свою очередь распространяет изменение по сети как в rstp так и в stp осуществляется удаление ненужных полученных адресов из базы данных фильтрации при использовании rstp порт может находиться в состояниях discarding learning и forwarding 90
- Описание каждого из полей приведено в таблице ниже 90
- Поле описание 90
- Примечание в данном руководстве пользователя упоминание stp относится как к протоколу stp так и к протоколу rstp 90
- Руководство пользователя для серии gs1900 90
- Лав 91
- О чем рассказывается в этой главе 91
- Обзор 91
- Экран lldp 91
- Экран statistics 91
- Экраны monitor lldp 91
- Remote information 92
- Statistics 92
- Глава 14 экраны monitor lldp 92
- Описание каждого из полей приведено в таблице ниже 92
- Поле описание 92
- Руководство пользователя для серии gs1900 92
- Экран remote information 92
- Overloading 93
- Remote information 93
- Глава 14 экраны monitor lldp 93
- Описание каждого из полей приведено в таблице ниже 93
- Поле описание 93
- Руководство пользователя для серии gs1900 93
- Экран overloading 93
- Overloading продолжение 94
- Глава 14 экраны monitor lldp 94
- Поле описание 94
- Руководство пользователя для серии gs1900 94
- Лав 95
- О чем рассказывается в этой главе 95
- Обзор 95
- Экран port security 95
- Экраны monitor security 95
- Port security 96
- Глава 15 экраны monitor security 96
- Описание каждого из полей приведено в таблице ниже 96
- Поле описание 96
- Руководство пользователя для серии gs1900 96
- С помощью этого экрана можно просмотреть настройки безопасности 802 x коммутатора 96
- Экран 802 x 96
- Экран port 96
- Экран authenticated hosts 97
- Лав 98
- О чем рассказывается в этой главе 98
- Обзор 98
- Экран syslog 98
- Экраны monitor management 98
- Error disable 99
- Syslog 99
- Глава 16 экраны monitor management 99
- Описание каждого из полей приведено в таблице ниже 99
- Поле описание 99
- Руководство пользователя для серии gs1900 99
- Экран error disable 99
- Этот пункт открывает экран позволяющий просмотреть параметры защиты процессора и восстановления с отключением ошибок 99
- Error disable 100
- Глава 16 экраны monitor management 100
- Описание каждого из полей приведено в таблице ниже 100
- Поле описание 100
- Руководство пользователя для серии gs1900 100
- Лав 101
- О чем рассказывается в этой главе 101
- Обзор 101
- Экран ip 101
- Экран ipv4 101
- Экраны configuration system 101
- Глава 17 экраны configuration system 102
- Поле описание 102
- Поля экрана описаны в следующей таблице 102
- Руководство пользователя для серии gs1900 102
- С помощью этого экрана можно просмотреть состояние интерфейсов ipv6 и адреса ipv6 для управления коммутатором 102
- Экран ipv6 102
- System time 103
- Глава 17 экраны configuration system 103
- Опция time служит для настройки системного времени и параметров сервера sntp simple network time protocol 103
- Поле описание 103
- Поля экрана описаны в следующей таблице 103
- Руководство пользователя для серии gs1900 103
- Экран system time 103
- Экран time 103
- Sntp server 104
- Глава 17 экраны configuration system 104
- Поле описание 104
- Поля экрана описаны в следующей таблице 104
- Руководство пользователя для серии gs1900 104
- Экран sntp server 104
- Экран information 105
- Экран system information 105
- Лав 106
- О чем рассказывается в этой главе 106
- Обзор 106
- Экран port 106
- Экраны configuration port 106
- Глава 18 экраны configuration port 107
- Поле описание 107
- Поля экрана описаны в следующей таблице 107
- Руководство пользователя для серии gs1900 107
- Экран port edit 107
- Глава 18 экраны configuration port 108
- Поле описание 108
- Поля экрана описаны в следующей таблице 108
- Руководство пользователя для серии gs1900 108
- Экран eee 109
- Экран eee edit 109
- Экран poe 110
- Глава 18 экраны configuration port 111
- Поле описание 111
- Поля экрана описаны в следующей таблице 111
- Руководство пользователя для серии gs1900 111
- Экран poe edit 111
- Глава 18 экраны configuration port 112
- Поле описание 112
- Поля экрана описаны в следующей таблице 112
- Руководство пользователя для серии gs1900 112
- Экран bandwidth control 113
- Экран bandwidth management 113
- Bandwidth control 114
- Глава 18 экраны configuration port 114
- Поле описание 114
- Поля экрана описаны в следующей таблице 114
- Руководство пользователя для серии gs1900 114
- Экран port rate edit 114
- Экран port 115
- Экран storm control 115
- Экран port edit 116
- Edit продолжение 117
- Глава 18 экраны configuration port 117
- Поле описание 117
- Руководство пользователя для серии gs1900 117
- Лав 118
- О чем рассказывается в этой главе 118
- Обзор 118
- Экраны configuration vlan 118
- Экран vlan 119
- Экран vlan add 119
- Глава 19 экраны configuration vlan 120
- Поле описание 120
- Поля экрана описаны в следующей таблице 120
- Руководство пользователя для серии gs1900 120
- Экран port 120
- Глава 19 экраны configuration vlan 121
- Поле описание 121
- Поля экрана описаны в следующей таблице 121
- Руководство пользователя для серии gs1900 121
- Экран port edit 121
- Edit продолжение 122
- Vlan port 122
- Виртуальные локальные сети на основе портов это такие vlan в которых решение о пересылке пакета принимается на основе mac адреса назначения и связанного с ним порта для vlan на основе портов требуется разрешение исходящей передачи для всех портов таким образом чтобы позволить двум пользователям общаться друг с другом например между конференц залами в отеле необходимо разрешить исходящую передачу данных для обоих портов vlan на основе портов действуют только на том коммутаторе на котором они были созданы 122
- Глава 19 экраны configuration vlan 122
- Поле описание 122
- Руководство пользователя для серии gs1900 122
- Экран vlan port 122
- Vlan port 123
- Глава 19 экраны configuration vlan 123
- Поле описание 123
- Поля экрана описаны в следующей таблице 123
- Руководство пользователя для серии gs1900 123
- Экран global 124
- Экран guest vlan 124
- Экран port 125
- Экран port edit 125
- Экран global 126
- Экран voice vlan 126
- Global 127
- Глава 19 экраны configuration vlan 127
- Поле описание 127
- Поля экрана описаны в следующей таблице 127
- Руководство пользователя для серии gs1900 127
- Экран oui 127
- Экран oui add edit 128
- Экран port 129
- Add edit 130
- Глава 19 экраны configuration vlan 130
- Поле описание 130
- Поля экрана описаны в следующей таблице 130
- Руководство пользователя для серии gs1900 130
- Экран port edit 130
- Лав 131
- О чем рассказывается в этой главе 131
- Обзор 131
- Экран mac table 131
- Экран static mac 131
- Экраны configuration mac table 131
- Экран filtering mac 132
- Экран static mac add 132
- Filtering mac 133
- Глава 20 экраны configuration mac table 133
- Поле описание 133
- Поля экрана описаны в следующей таблице 133
- Руководство пользователя для серии gs1900 133
- Экран filtering mac add 133
- Экран dynamic age 134
- Лав 135
- О чем рассказывается в этой главе 135
- Обзор 135
- Экран global 135
- Экран link aggregation 135
- Экраны configuration link aggregation 135
- Global 136
- Lag management 136
- Глава 21 экраны configuration link aggregation 136
- Поле описание 136
- Поля экрана описаны в следующей таблице 136
- Руководство пользователя для серии gs1900 136
- Экран lag management 136
- Lag management 137
- Глава 21 экраны configuration link aggregation 137
- Поле описание 137
- Поля экрана описаны в следующей таблице 137
- Руководство пользователя для серии gs1900 137
- Экран lag add 137
- Lag port 138
- Глава 21 экраны configuration link aggregation 138
- Поле описание 138
- Поля экрана описаны в следующей таблице 138
- Руководство пользователя для серии gs1900 138
- Экран lag port 138
- Lag port 139
- Глава 21 экраны configuration link aggregation 139
- Поле описание 139
- Поля экрана описаны в следующей таблице 139
- Руководство пользователя для серии gs1900 139

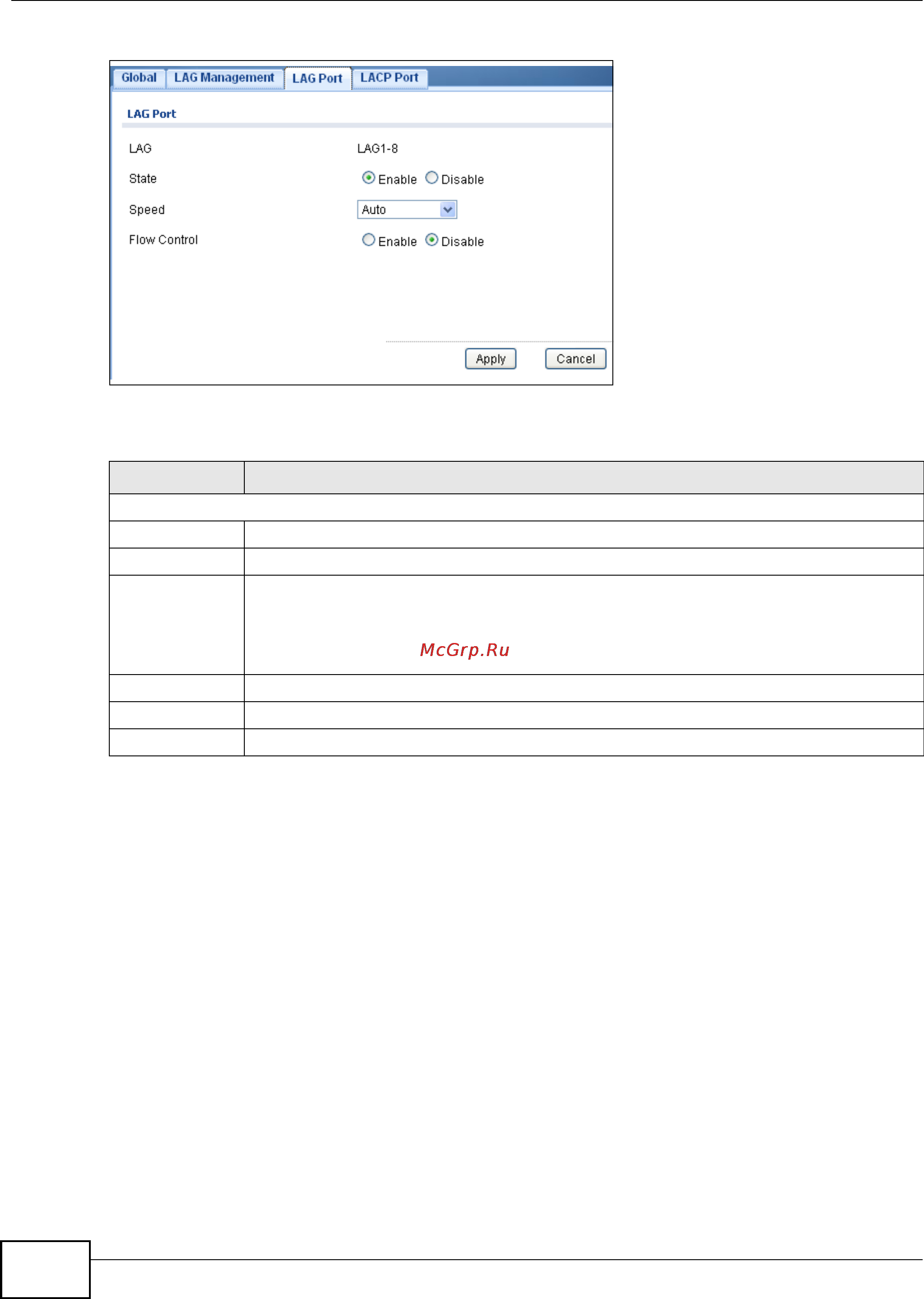

- Экран lag port edit 139
- Lacp port 140
- Глава 21 экраны configuration link aggregation 140
- Поле описание 140
- Поля экрана описаны в следующей таблице 140
- Руководство пользователя для серии gs1900 140
- Экран lacp port 140
- Экран lacp port edit 141
- Глава 21 экраны configuration link aggregation 142
- Поле описание 142
- Поля экрана описаны в следующей таблице 142
- Руководство пользователя для серии gs1900 142
- Лав 143
- Обзор 143
- Экран global 143
- Экран loop guard 143
- Экраны configuration loop guard 143
- Loop guard 144
- Глава 22 экраны configuration loop guard 144
- Поле описание 144
- Поля экрана описаны в следующей таблице 144
- Руководство пользователя для серии gs1900 144
- Экран loop guard port 144
- Экран port edit 144
- Глава 22 экраны configuration loop guard 145
- Поле описание 145
- Поля экрана описаны в следующей таблице 145
- Руководство пользователя для серии gs1900 145
- Лав 146
- Обзор 146
- Экран mirror 146
- Экраны configuration mirror 146
- Mirror 147
- Глава 23 экраны configuration mirror 147
- Поле описание 147
- Поля экрана описаны в следующей таблице 147
- Руководство пользователя для серии gs1900 147
- Лав 148
- Обзор 148
- Экран global 148
- Экран igmp 148
- Экраны configuration multicast 148
- Глава 24 экраны configuration multicast 149
- Поле описание 149
- Поля экрана описаны в следующей таблице 149
- Руководство пользователя для серии gs1900 149
- Экран vlan 149
- Vlan продолжение 150
- Глава 24 экраны configuration multicast 150
- Поле описание 150
- Руководство пользователя для серии gs1900 150
- Экран edit igmp 150
- Modify 151
- Router port 151
- Глава 24 экраны configuration multicast 151
- Поле описание 151
- Поля экрана описаны в следующей таблице 151
- Руководство пользователя для серии gs1900 151
- Экран router port 151
- Add modify 152
- Router port продолжение 152
- Глава 24 экраны configuration multicast 152
- Поле описание 152
- Руководство пользователя для серии gs1900 152
- Экран add edit router port 152
- Add modify 153
- Profile 153
- Глава 24 экраны configuration multicast 153
- Поле описание 153
- Поля экрана описаны в следующей таблице 153
- Руководство пользователя для серии gs1900 153
- Экран add edit profile 153
- Экран profile 153
- Add modify 154
- Throttling 154
- Глава 24 экраны configuration multicast 154
- Поле описание 154
- Поля экрана описаны в следующей таблице 154
- Руководство пользователя для серии gs1900 154
- Экран throttling 154
- Add edit 155
- Throttling 155
- Глава 24 экраны configuration multicast 155
- Поле описание 155
- Поля экрана описаны в следующей таблице 155
- Руководство пользователя для серии gs1900 155
- Экран add edit throttling 155
- Add edit 156
- Глава 24 экраны configuration multicast 156
- Поле описание 156
- Поля экрана описаны в следующей таблице 156
- Руководство пользователя для серии gs1900 156
- Лав 157
- Обзор 157
- Экран global 157
- Экран spanning tree 157
- Экраныconfiguration spanning tree 157
- Spanning tree 158
- Stp port 158
- Глава 25 экраныconfiguration spanning tree 158
- Поле описание 158
- Поля экрана описаны в следующей таблице 158
- Руководство пользователя для серии gs1900 158
- Экран stp port 158
- Stp port 159
- Глава 25 экраныconfiguration spanning tree 159
- Поле описание 159
- Поля экрана описаны в следующей таблице 159
- Руководство пользователя для серии gs1900 159
- Экран stp port edit 159
- Глава 25 экраныconfiguration spanning tree 160
- Поле описание 160
- Поля экрана описаны в следующей таблице 160
- Примечание граничный порт перестает быть таковым как только он получает блок данных мостового протокола bpdu 160
- Руководство пользователя для серии gs1900 160
- Экран cist 160
- 2 hello time 1 161
- Глава 25 экраныconfiguration spanning tree 161
- Поле описание 161
- Поля экрана описаны в следующей таблице 161
- Руководство пользователя для серии gs1900 161
- Cist port 162
- Cist продолжение 162
- Глава 25 экраныconfiguration spanning tree 162
- Поле описание 162
- Поля экрана описаны в следующей таблице 162
- Руководство пользователя для серии gs1900 162
- Экран cist port 162
- Глава 25 экраныconfiguration spanning tree 163
- Поле описание 163
- Поля экрана описаны в следующей таблице 163
- Руководство пользователя для серии gs1900 163
- Экран cist port edit 163
- Экран mst 163
- Add modify 164
- Mst port 164
- Глава 25 экраныconfiguration spanning tree 164
- Поле описание 164
- Поля экрана описаны в следующей таблице 164
- Руководство пользователя для серии gs1900 164
- Экран add modify mst 164
- Экран mst port 164
- 0 экран mst port edit 165
- Mst port 165
- Глава 25 экраныconfiguration spanning tree 165
- Поле описание 165
- Поля экрана описаны в следующей таблице 165
- Руководство пользователя для серии gs1900 165
- Глава 25 экраныconfiguration spanning tree 166
- Поле описание 166
- Поля экрана описаны в следующей таблице 166
- Руководство пользователя для серии gs1900 166
- Лав 167
- Обзор 167
- Экран global 167
- Экран lldp 167
- Экраны configuration lldp 167
- Global 168
- Глава 26 экраны configuration lldp 168
- Поле описание 168
- Поля экрана описаны в следующей таблице 168
- Руководство пользователя для серии gs1900 168
- Экран port 168
- Глава 26 экраны configuration lldp 169
- Поле описание 169
- Поля экрана описаны в следующей таблице 169
- Руководство пользователя для серии gs1900 169
- Экран port edit 169
- Local information 170
- Глава 26 экраны configuration lldp 170
- Поле описание 170
- Поля экрана описаны в следующей таблице 170
- Руководство пользователя для серии gs1900 170
- Экран local information 170
- Local information 171
- Глава 26 экраны configuration lldp 171
- Поле описание 171
- Поля экрана описаны в следующей таблице 171
- Руководство пользователя для серии gs1900 171
- Local information продолжение 172
- Глава 26 экраны configuration lldp 172
- Поле описание 172
- Руководство пользователя для серии gs1900 172
- Экран local information edit 172
- Edit продолжение 174
- Глава 26 экраны configuration lldp 174
- Поле описание 174
- Руководство пользователя для серии gs1900 174
- Edit продолжение 175
- Med network policy 175
- Глава 26 экраны configuration lldp 175
- Поле описание 175
- Руководство пользователя для серии gs1900 175
- Экран med network policy 175
- Add edit 176
- Med network policy 176
- Глава 26 экраны configuration lldp 176
- Поле описание 176
- Поля экрана описаны в следующей таблице 176
- Руководство пользователя для серии gs1900 176
- Экран med network policy add edit 176
- Edit продолжение 178
- Глава 26 экраны configuration lldp 178
- Поле описание 178
- Руководство пользователя для серии gs1900 178
- Med port 179
- Глава 26 экраны configuration lldp 179
- Поле описание 179
- Поля экрана описаны в следующей таблице 179
- Руководство пользователя для серии gs1900 179
- Экран med port 179
- Экран med port add edit 179
- Глава 26 экраны configuration lldp 180
- Поле описание 180
- Поля экрана описаны в следующей таблице 180
- Руководство пользователя для серии gs1900 180
- Лав 181
- Обзор 181
- Экран general 181
- Экран port 181
- Экраны configuration qos 181
- General 182
- Глава 27 экраны configuration qos 182
- Поле описание 182
- Поля экрана описаны в следующей таблице 182
- Руководство пользователя для серии gs1900 182
- Экран port edit 182
- Глава 27 экраны configuration qos 183
- Поле описание 183
- Поля экрана описаны в следующей таблице 183
- Руководство пользователя для серии gs1900 183
- Экран queue 183
- Cos mapping 184
- Глава 27 экраны configuration qos 184
- Поле описание 184
- Поля экрана описаны в следующей таблице 184
- Руководство пользователя для серии gs1900 184
- Экран cos mapping 184
- Cos mapping 185
- Глава 27 экраны configuration qos 185
- Поле описание 185
- Поля экрана описаны в следующей таблице 185
- Руководство пользователя для серии gs1900 185
- Экран dscp mapping 186
- Экран ip precedence mapping 187
- Ip precedence mapping 188
- Глава 27 экраны configuration qos 188
- Поле описание 188
- Поля экрана описаны в следующей таблице 188
- Руководство пользователя для серии gs1900 188
- Экран global 189
- Экран port 189
- Экран trust mode 189
- Экран trust mode edit 190
- Глава 27 экраны configuration qos 191
- Поле описание 191
- Поля экрана описаны в следующей таблице 191
- Руководство пользователя для серии gs1900 191
- Лав 192
- Обзор 192
- Экран global 192
- Экран port 192
- Экран port security 192
- Экраны configuration security 192
- Глава 28 экраны configuration security 193
- Поле описание 193
- Поля экрана описаны в следующей таблице 193
- Руководство пользователя для серии gs1900 193
- Экран port edit 193
- Protected port 194
- Глава 28 экраны configuration security 194
- Поле описание 194
- Поля экрана описаны в следующей таблице 194
- Руководство пользователя для серии gs1900 194
- Экран protected port 194
- Экран protected port edit 195
- Экран 802 x 196
- Экран global 196
- Экран port 196
- Глава 28 экраны configuration security 197
- Поле описание 197
- Поля экрана описаны в следующей таблице 197
- Руководство пользователя для серии gs1900 197
- Экран port edit 197
- Global 198
- Глава 28 экраны configuration security 198
- Поле описание 198
- Поля экрана описаны в следующей таблице 198
- Руководство пользователя для серии gs1900 198
- Экран dos 198
- Экран global 198
- Экран port 199
- Глава 28 экраны configuration security 200
- Поле описание 200
- Поля экрана описаны в следующей таблице 200
- Руководство пользователя для серии gs1900 200
- С помощью этого экрана можно изменить настройки портов 200
- Экран port edit 200
- Лав 201
- Обзор 201
- Экран auth method 201
- Экраны configuration aaa 201
- Add modify 202
- Radius 202
- Глава 29 экраны configuration aaa 202
- Поле описание 202
- Поля экрана описаны в следующей таблице 202
- Руководство пользователя для серии gs1900 202
- Экран auth method add modify 202
- Экран radius 202
- Add modify 203
- Radius 203
- Глава 29 экраны configuration aaa 203
- Поле описание 203
- Поля экрана описаны в следующей таблице 203
- Руководство пользователя для серии gs1900 203
- Экран radius add modify 203
- Add modify 204
- Tacacs 204
- Глава 29 экраны configuration aaa 204
- Поле описание 204
- Поля экрана описаны в следующей таблице 204
- Руководство пользователя для серии gs1900 204
- Экран tacacs 204
- Add modify 205
- Tacacs 205
- Глава 29 экраны configuration aaa 205
- Поле описание 205
- Поля экрана описаны в следующей таблице 205
- Руководство пользователя для серии gs1900 205
- Экран tacacs add modify 205
- Add modify 206
- Глава 29 экраны configuration aaa 206
- Поле описание 206
- Поля экрана описаны в следующей таблице 206
- Руководство пользователя для серии gs1900 206
- Лав 207
- Обзор 207
- Экран global 207
- Экран syslog 207
- Экраны configuration management 207
- Экран local 208
- Экран local add modify 208
- Add modify 209
- Remote 209
- Глава 30 экраны configuration management 209
- Поле описание 209
- Поля экрана описаны в следующей таблице 209
- Руководство пользователя для серии gs1900 209
- Экран remote 209
- Экран remote add modify 209
- Экран global 210
- Экран snmp 210
- Community 211
- Глава 30 экраны configuration management 211
- Поле описание 211
- Поля экрана описаны в следующей таблице 211
- Руководство пользователя для серии gs1900 211
- Экран community 211
- Экран community add modify 212
- Экран group 212
- Add modify 213
- Group продолжение 213
- Глава 30 экраны configuration management 213
- Поле описание 213
- Поля экрана описаны в следующей таблице 213
- Руководство пользователя для серии gs1900 213
- Экран group add modify 213
- Add modify продолжение 214
- Глава 30 экраны configuration management 214
- Поле описание 214
- Поля экрана описаны в следующей таблице 214
- Руководство пользователя для серии gs1900 214
- Экран user 214
- Add modify 215
- User продолжение 215
- Глава 30 экраны configuration management 215
- Поле описание 215
- Поля экрана описаны в следующей таблице 215
- Руководство пользователя для серии gs1900 215
- Экран user add modify 215
- Add modify продолжение 216
- Глава 30 экраны configuration management 216
- Поле описание 216
- Поля экрана описаны в следующей таблице 216
- Руководство пользователя для серии gs1900 216
- Экран trap 216
- 0 экран trap destination add modify 217
- Экран trap destination 217
- Add modify 218
- Error disable 218
- Глава 30 экраны configuration management 218
- Поле описание 218
- Поля экрана описаны в следующей таблице 218
- Руководство пользователя для серии gs1900 218
- Экран error disable 218
- Экран error disabled 218
- Error disable 219
- Http https 219
- Глава 30 экраны configuration management 219
- Поле описание 219
- Поля экрана описаны в следующей таблице 219
- Руководство пользователя для серии gs1900 219
- Экран http 219
- Экраны http https 219
- Экран https 220
- Глава 30 экраны configuration management 221
- Поле описание 221
- Поля экрана описаны в следующей таблице 221
- Руководство пользователя для серии gs1900 221
- Экран users 221
- Экраны users 221
- Add modify 222
- Users продолжение 222
- Глава 30 экраны configuration management 222
- Поле описание 222
- Поля экрана описаны в следующей таблице 222
- Руководство пользователя для серии gs1900 222
- Экран users add modify 222
- Remote access control 223
- Глава 30 экраны configuration management 223
- Поле описание 223
- Поля экрана описаны в следующей таблице 223
- Руководство пользователя для серии gs1900 223
- Экран global 223
- Экраны remote access control 223
- Add modify 224
- Remote access control продолжение 224
- Глава 30 экраны configuration management 224
- Поле описание 224
- Поля экрана описаны в следующей таблице 224
- Руководство пользователя для серии gs1900 224
- Экран profile add modify 224
- Add modify 225
- Глава 30 экраны configuration management 225
- Поле описание 225
- Руководство пользователя для серии gs1900 225
- Лав 226
- Обзор 226
- Обновление встроенного программного обеспечения 226
- Экраны maintenance 226
- Обновление встроенного программного обеспечения из файла на компьютере 227
- Примечание при обновлении вручную перед загрузкой по на устройство удостоверьтесь что было загружено сохранено и разархивировано на компьютере встроенное программное обеспечение нужной версии и для нужной модели устройства загруженный файл должен иметь расширение bin 227
- Обзор 228
- Управление встроенным программным обеспечением 228
- Активация резервного образа 229
- Обзор 229
- Резервное копирование файла конфигурации 229
- Резервное копирование конфигурационных файлов или файлов журналов на сервер 230
- Восстановление файла конфигурации 231
- Обзор 231
- Резервное копирование конфигурационных файлов или файлов журналов на компьютер 231
- Восстановление конфигурации из файла на компьютере 232
- Восстановление конфигурации из файла на сервере 232
- Обзор 232
- Управление конфигурационными файлами 232
- Возврат к заводским настройкам по умолчанию 233
- Возврат коммутатора к заводским настройкам по умолчанию 233
- Обзор 233
- Примечание для повторного входа в web конфигуратор коммутатора возможно придется изменить ip адрес компьютера чтобы он находился в той же подсети что и ip адрес коммутатора по умолчанию 192 68 234
- Проверка с помощью запросов ping для ipv4 234
- Сетевая диагностика 234
- Экран port test 234
- Проверка с помощью запросов ping для ipv6 235
- Трассировка маршрутов 236
- Обзор 237
- Перезагрузка 237
- Перезагрузка коммутатора 238
- Лав 239
- Проблемы с питанием подключения к устройству и индикаторы 239
- Устранение неполадок 239
- Горит индикатор alm 240
- Забыт ip адрес коммутатора 240
- Показания одного из индикаторов отличаются от обычного 240
- Проблемы с доступом к коммутатору и входом в систему 240
- Забыто имя пользователя и или пароль 241
- Невозможно получить доступ к экрану login web конфигуратора 241
- Всплывающие окна javascript и разрешения java 242
- Есть подозрение что к коммутатору кто то получает несанкционированный доступ по протоколам telnet http и ssh 242
- Экран login появляется но выполнить вход на коммутатор не удается 242
- Я не вижу некоторые из меню нижнего уровня advanced application в нижней части навигационной панели 242
- Настройки коммутатора 243
- После перезагрузки коммутатора пропали настройки конфигурации 243
Похожие устройства
- Zyxel gs1100-24 Инструкция по эксплуатации
- Zyxel gs1920-24hp Инструкция по эксплуатации
- Micromax a69 bolt black Инструкция по эксплуатации
- Zyxel keenetic lte Инструкция по эксплуатации
- Zyxel keenetic 4g iii Инструкция по эксплуатации
- XD design 4 портовый flower Инструкция по эксплуатации
- XD design gol Инструкция по эксплуатации
- Yealink TA400 Инструкция по эксплуатации
- Yealink TA400 Руководство по подключению
- Micromax canvas knight cameo a290 white gold Инструкция по эксплуатации
- Yealink TA400 Технические характеристики
- Ziver -202 Инструкция по эксплуатации
- Ziver -204 Инструкция по эксплуатации
- Ziver -201 Инструкция по эксплуатации
- Ziver -304 Инструкция по эксплуатации
- Xdevice blackbox-62m-bg Инструкция по эксплуатации
- Zigmund & Shtain en 162.921 b Инструкция по эксплуатации
- Zigmund & Shtain k 002.61 w Инструкция по эксплуатации
- Zigmund & Shtain mn 84.61 s Инструкция по эксплуатации
- Zotac zbox-ci320nano-be Инструкция по эксплуатации
Скачать
Случайные обсуждения
