Zyxel gs1900-48 [23/243] Установка коммутатора в стойку
![Zyxel gs1900-48 [23/243] Установка коммутатора в стойку](/views2/1192556/page23/bg17.png)
Глава 2 Установка и подключение устройства
Руководство пользователя для серии GS1900
23

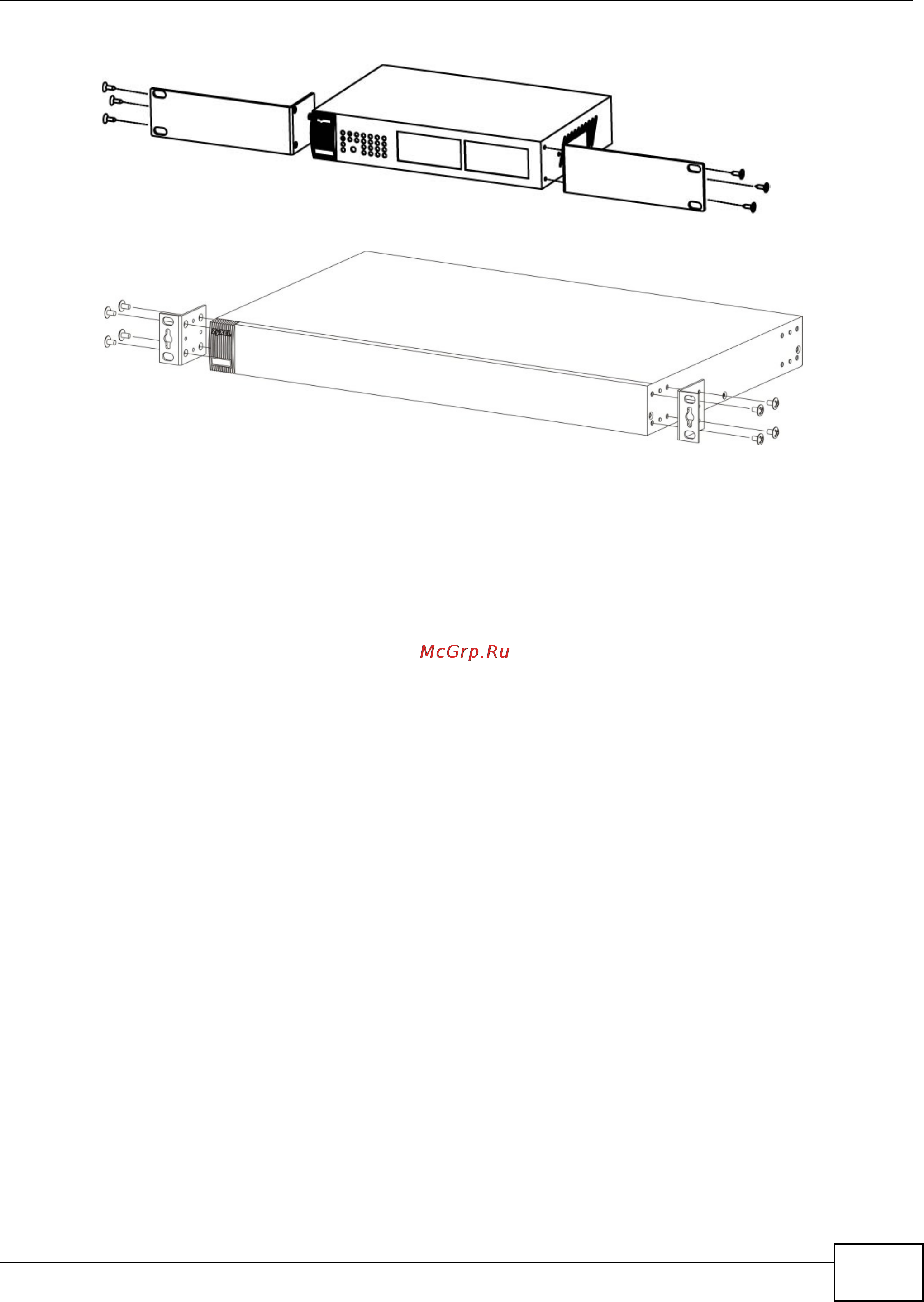

Рисунок 5 Крепление кронштейнов (GS1900-16 и GS1900-24E)
Рисунок 6 Крепление кронштейнов (GS1900-24, GS1900-24HP, GS1900-48, GS1900-48HP)
2 С помощью крестовой отвертки #2 прикрепите кронштейн к коммутатору винтами M3 с
плоской головкой.
3 Повторите шаги 1 и 2, чтобы закрепить кронштейн на другой стороне коммутатора.
4 Теперь коммутатор можно устанавливать в стойку. Переходите к следующему разделу.
2.2.2.1 Установка коммутатора в стойку
1 Приложите кронштейн (уже прикрепленный винтами к боковой панели коммутатора) к одной
стороне стойки и совместите два отверстия для винтов на кронштейне с такими же двумя
отверстиями в стойке.
