Глава 1 Знакомство с коммутатором
Руководство пользователя для серии GS1900
17

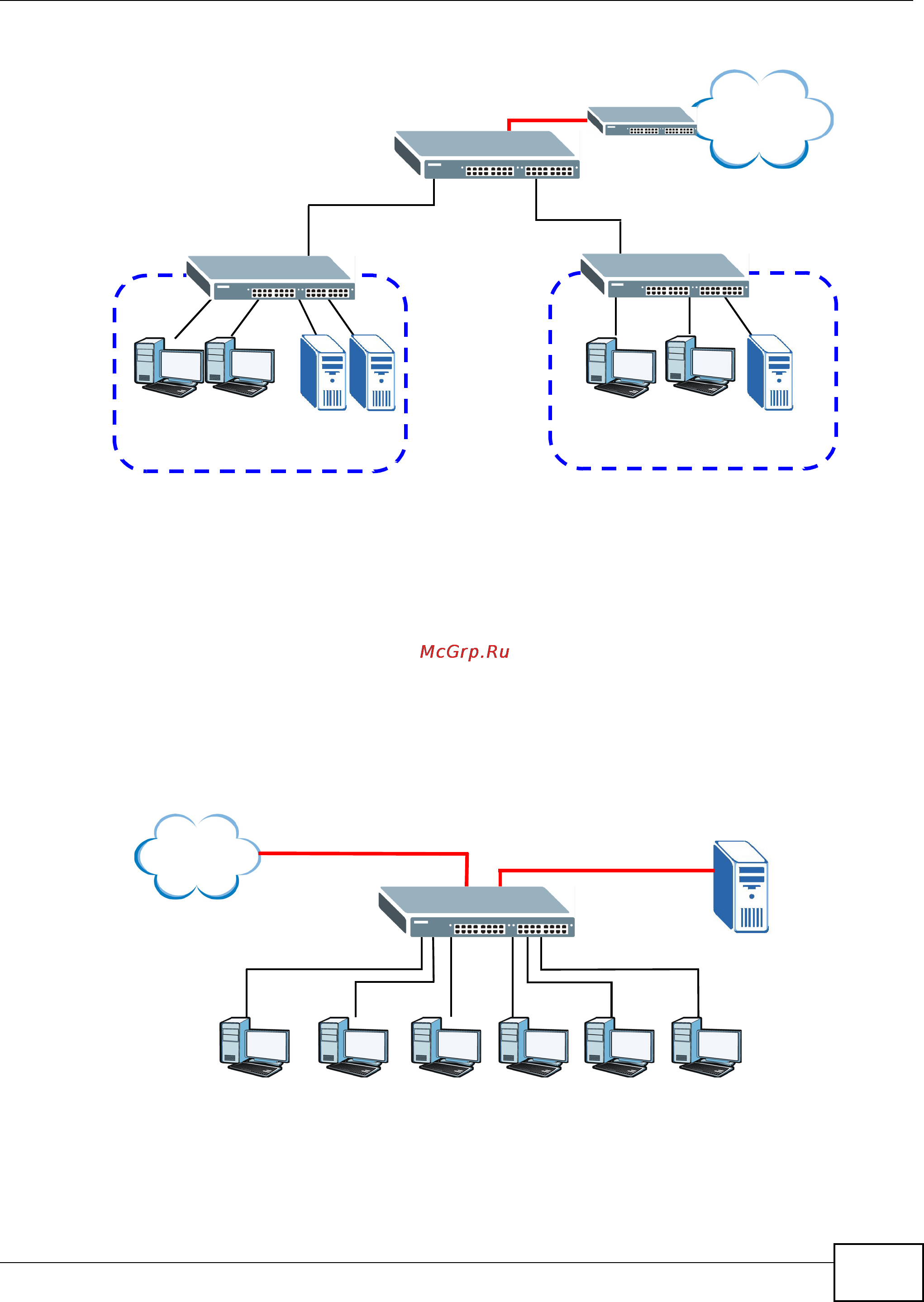

Рисунок 1 Применение в мостовой конфигурации
1.1.2 Подключение настольных систем к сети Gigabit Ethernet
коммутатор является идеальным решением для малых сетей, обслуживающих группу
пользователей, потребляющих/генерирующих большие объемы трафика и, как следствие,
нуждающихся в высокой пропускной способности. К портам коммутатора можно подключать
компьютеры или другие коммутаторы.
В этом примере все компьютеры могут совместно использовать высокоскоростные приложения
на сервере и обращаться в Интернет. Для расширения сети
достаточно просто добавить другие
сетевые устройства, например, коммутаторы, маршрутизаторы, компьютеры, принт-серверы и
т.д.
Рисунок 2 Подключение настольных систем к сети Gigabit Ethernet
Магистральная
Исследовательский отдел
Отдел продаж
сеть
Интернет
