ГЛАВА 24
Экраны Configuration: Multicast
24.1 Обзор
В этом разделе рассказывается об экранах Multicast, вызываемых из меню Configuration.
Обычно передача IP-пакетов происходит одним из двух способов: в режиме одноадресной
передачи (от 1 отправителя к 1 получателю) или в режиме широковещания (от 1 отправителя
всем получателям в сети). Многоадресная рассылка (или групповая передача) обеспечивает
доставку IP-пакетов определенной группе хостов в сети.
24.2 Экран IGMP
Межсетевой протокол управления группами (Internet Group Management Protocol, IGMP)
представляет собой протокол сетевого уровня, используемый для определения
принадлежности к группе многоадресной рассылки IPv4. Для передачи пользовательских
данных он не используется. Информацию о протоколе IGMP версий 1, 2 и 3 можно найти
соответственно в стандартах RFC 1112, RFC 2236 и RFC 3376.
24.2.1 Экран Global
На этом экране можно просмотреть глобальные настройки IGMP. Чтобы открыть этот экран,
выберите в меню Configuration > Multicast > IGMP.

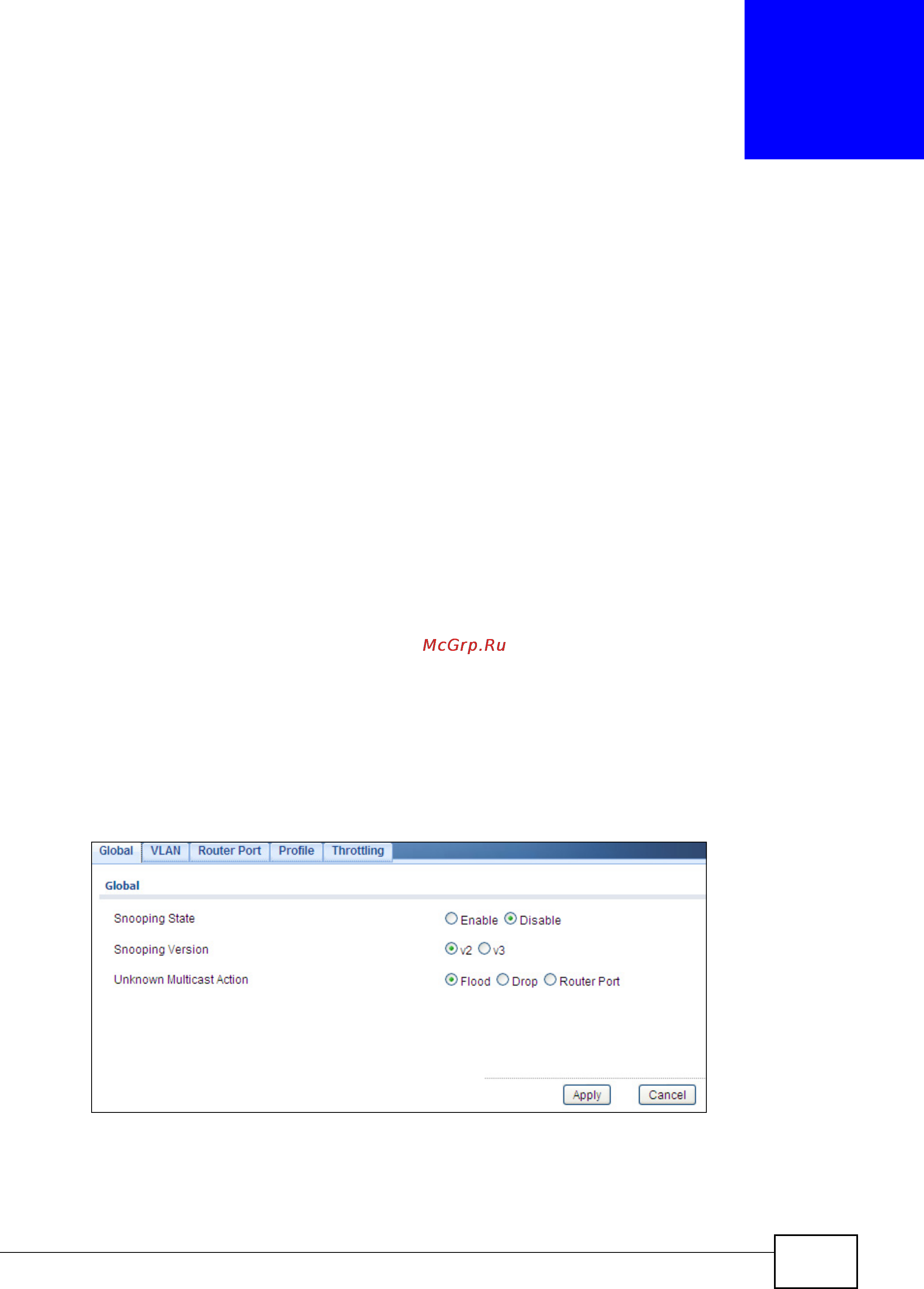

Рисунок 130 Экран Configuration > Multicast > IGMP
