Глава 1 Знакомство с коммутатором
Руководство пользователя для серии GS1900
18
1.1.3 Пример применения в сетях VLAN на базе IEEE 802.1Q
Виртуальные локальные сети (VLAN) позволяют разделить одну физическую сеть на несколько
логических. Станции в логической сети принадлежат к одной или нескольким группам. При
использовании сетей VLAN станция не может отправлять или принимать данные от станций, не
принадлежащих к той же группе (группам); это возможно лишь в том случае, если трафик
проходит через маршрутизатор
.
Дополнительную информацию о виртуальных локальных сетях можно найти в гл.8 на стр.66.
1.1.3.1 Пример виртуальной локальной сети на базе тегов
Порты в одной группе VLAN принадлежат к одному домену широковещательной передачи
кадров. Это позволяет повысить производительность сети за счет уменьшения
широковещательного трафика. Группы VLAN можно изменять в любой момент, добавляя,
перемещая или изменяя порты без переподключения кабелей.
Общие ресурсы, например, сервер, могут использоваться всеми портами в той же сети VLAN,
что и сервер. Как
показано на приведенном ниже рисунке, в сеть VLAN 1 необходимо включить
только те порты, которым требуется доступ к серверу. Порты также могут принадлежать к
другим группам VLAN.

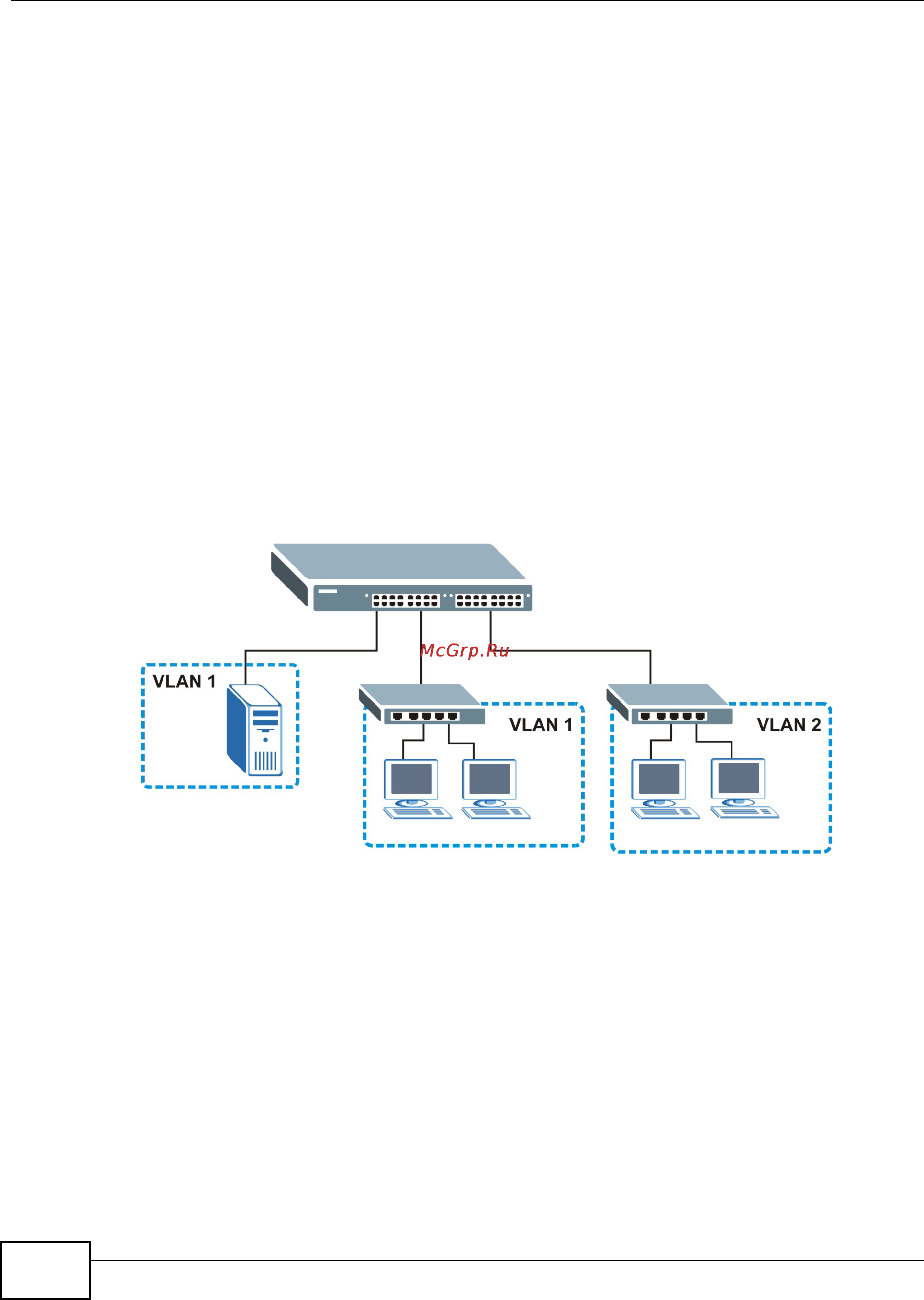

Рисунок 3 Пример использования общего сервера в VLAN
1.1.4 Поддержка IPv6
IPv6 (версия 6 протокола IP, Internet Protocol) была разработана с целью увеличения размера
и функциональности IP-адресов. Увеличение размера адреса IPv6 до 128 битов (по сравнению
с 32-битными адресами IPv4) позволяет увеличить количество доступных IP-адресов до 3,4 x
10
38
. На момент написания этого документа данный коммутатор поддерживает следующие
функции.
• Назначение статических адресов и автоматическая настройка параметров без сохранения
состояния
• Протокол NDP (Neighbor Discovery Protocol, протокол обнаружения соседей), используемый
для обнаружения других устройств в сети
• Удаленное управление с использованием протоколов PING, SNMP, HTTP и TFTP
