ЭКСПЛУАТАЦИЯ
4-12 HPR130XD Manual Gas – 80632J
Проверка Предмет проверки Действие
Завихритель
В целом:
Стружки или трещины
Заблокированные газовые
отверстия
Грязь или частицы
изнашивания
Уплотнительные
кольца:
Повреждение
Смазка
Замените завихритель
Заменить завихритель
Очистите ипроверьте на наличие повреждений;
замените при наличии повреждений
Замените завихритель
Нанесите тонкий слой силиконовой смазки,
еслиуплотнительные кольца сухие
Электрод
Сопло иэлектрод всегда
следует заменять в комплекте.
Центральная
поверхность:
Износ излучателя: при
износе излучателя
формируются изъязвления.
Уплотнительные
кольца:
Повреждение
Смазка
Вообще заменять электрод следует при
глубине изъязвления от 1мм. Для электрода,
предназначенного для резки низкоуглеродистой
стали при 400А, идля всех электродов SilverPlus
замену электрода следует выполнять при
глубине изъязвления от 1,5мм. См. «Прибор для
измерения глубины изъязвления электрода» ниже.
Замените электрод
Нанесите тонкий слой силиконовой смазки,
еслиуплотнительные кольца сухие
Излучатель

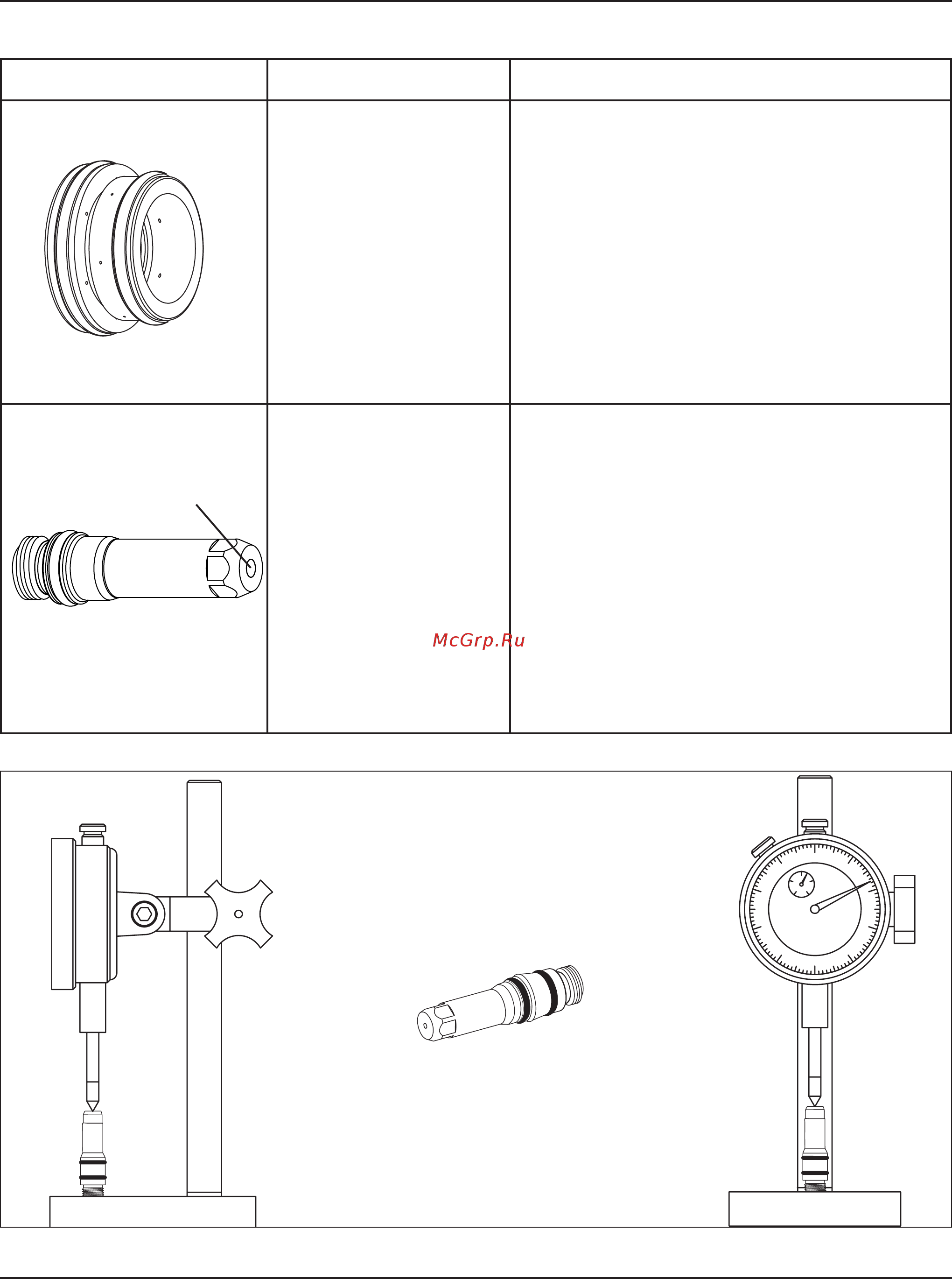

Прибор для измерения глубины изъязвления электрода (004147)
10
0
20
40
30
4
0
2
3
1
80
60
70
50
90
