![Hypertherm HPR130XD [238/263] N2 ar air o2 h35 f5](/img/pdf.png)
Hypertherm HPR130XD [238/263] N2 ar air o2 h35 f5
![Hypertherm HPR130XD [238/263] N2 ar air o2 h35 f5](/views2/1249631/page238/bgee.png)
7-18
A
4
B
3
C
D
4
3
2 1
A
B
2
1
C
D
N2/Ar
Air
O2
H35/F5
V1
V2
V3
V4
V5 V6 V7 V8 V9 V10
V12
V13V14
PR1 PR2 PR3 PR4
P1 P2 P3 P4
V11
Gas Console
Shield
Plasma
Preflow
Cutflow
Cutflow
Plasma
Preflow
Shield
V16
V17
V18
V19
V20
Vent
Plasma Shield
Torch
Off Valve Manifold
HPR130XD Manual
5 Micron Filter

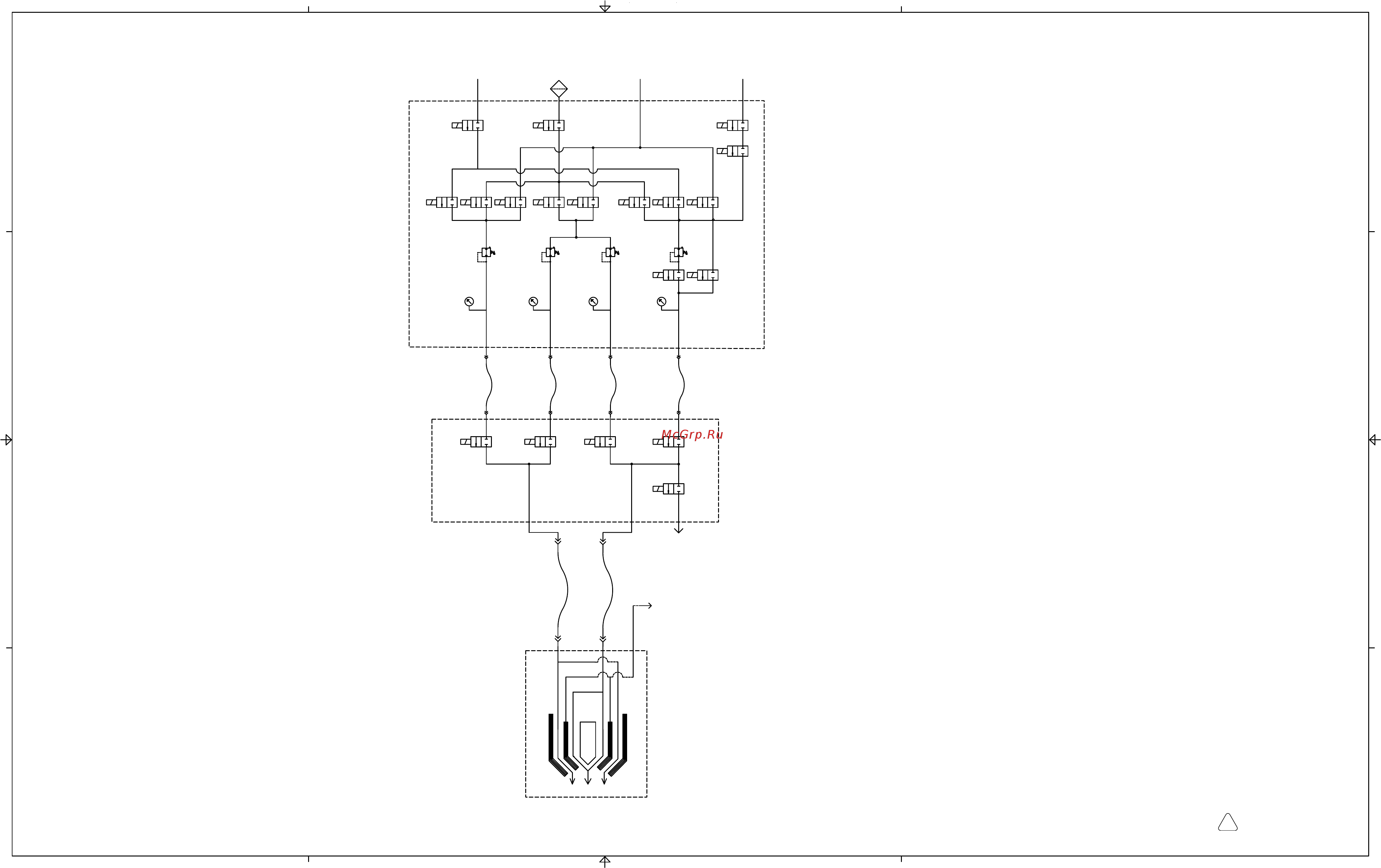

Gas Schematic
Vent
ELEC SCH:HPR130XD POWER SUPPLY
D
013375
SHEET 14 OF 19
