УСТАНОВКА
3-14 HPR130XD Manual Gas – 80632J

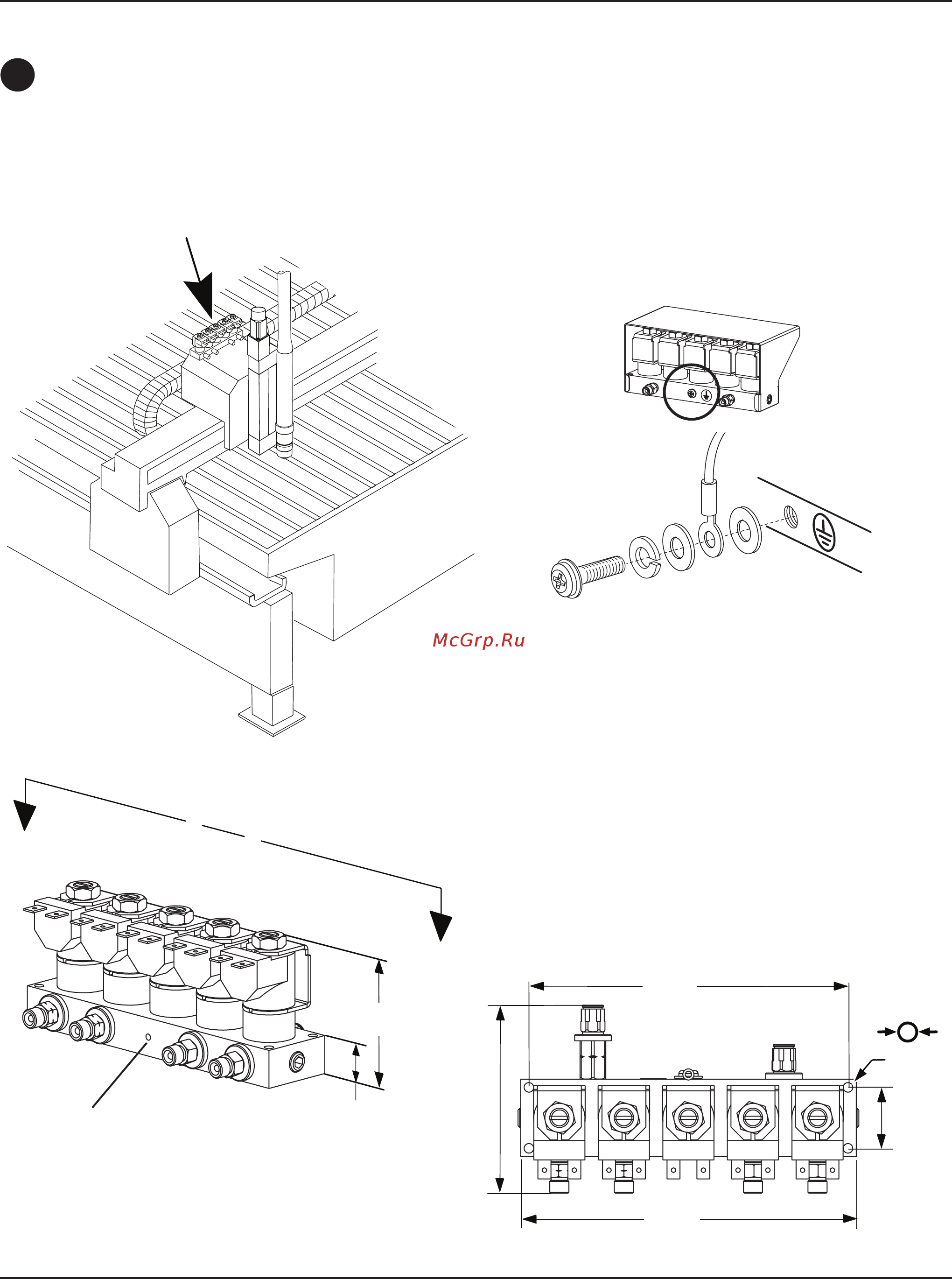

Установка отсечного клапана
• Отсечной клапан всборе нужно установить рядом соснованием подъемника резака. Максимальная
длина газовых шлангов между отсечным клапаном всборе ирезаком составляет 1,8м.
Заземление отсечного клапана
A - A
A
A
4,7мм
157мм
Вентиляционное отверстие:
незакрывать
70мм
19мм
30 мм
92мм
165 мм
C
