УСТАНОВКА
HPR130XD Manual Gas – 80632J 3-37

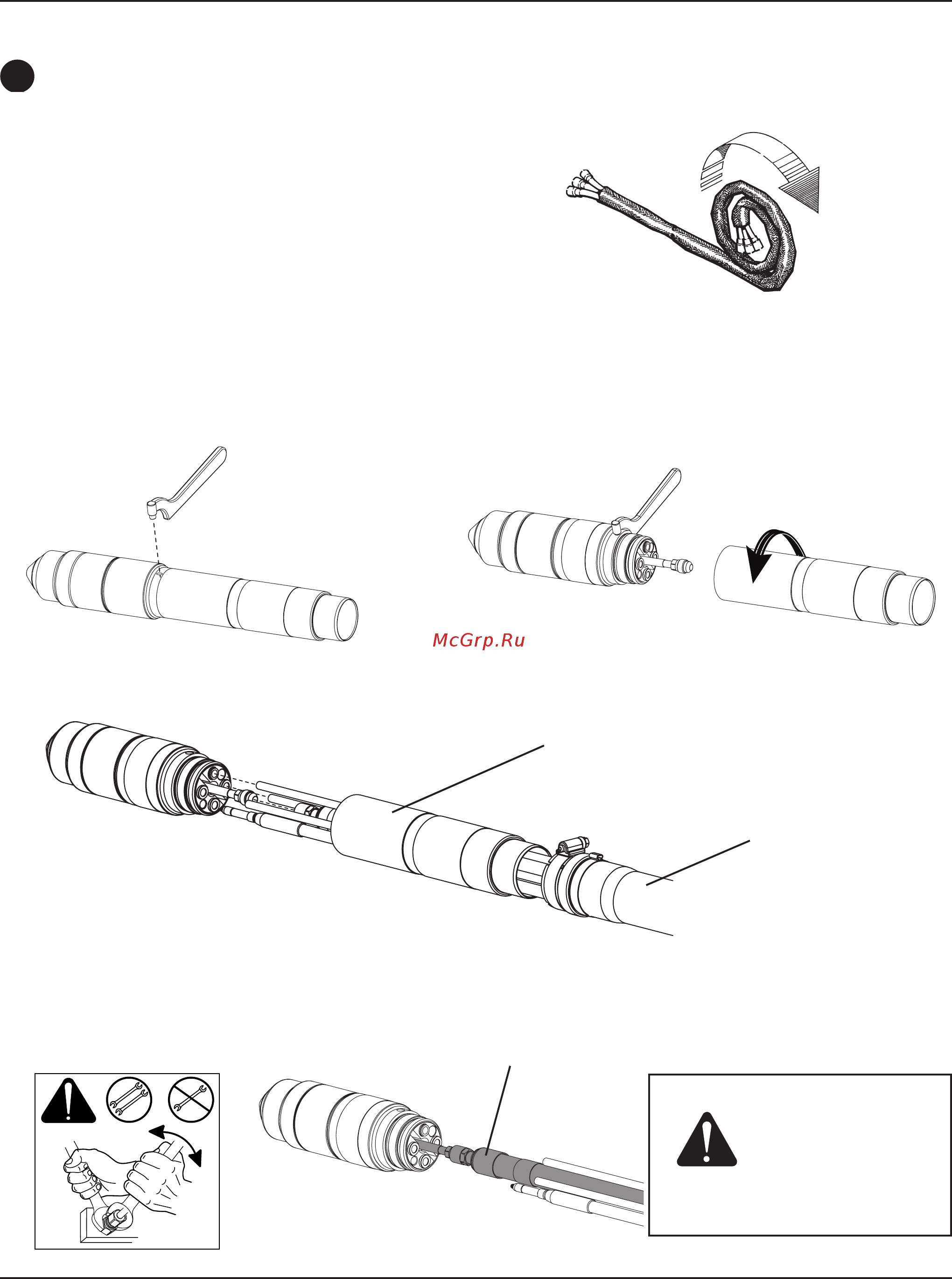

Соединения резака
Подключение провода резака всборе крезаку
Оплетка
Муфта
Шланг возврата охлаждающей жидкости
E
Осторожно!
При подготовке
соединений не
допускается
использование
ленты из
материала ПТФЭ.
4. Подсоедините возвратный шланг охлаждающей жидкости (красный).
1. Отмотайте первые 2 метра проводов наровной поверхности.
2. Удерживая резак всборе наместе спомощью накидного ключа (104269), снимите соединительную муфту
срезака всборе.
3. Оттяните оплетку ипередвиньте муфту попроводам. Совместите резак сошлангами кабеля всборе. Шланги
недолжны быть перекручены. Для предотвращения перекручивания они соединены между собой.
