Hypertherm HPR130XD [88/263] Подключение электропитания

УСТАНОВКА

3-46 HPR130XD Manual Gas – 80632J

Подключение электропитания

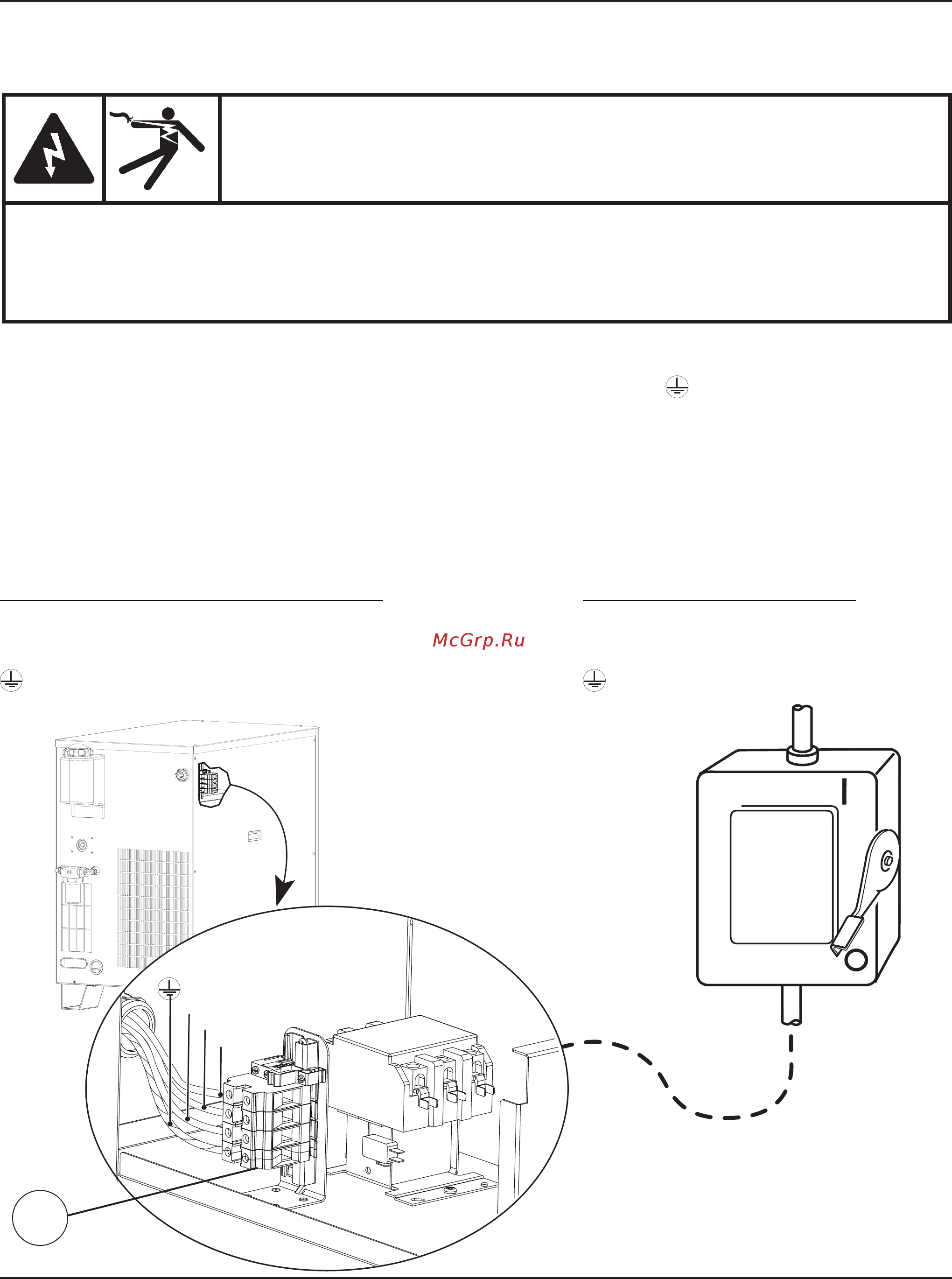

1. Вставьте силовой кабель вкабельный зажим назадней панели источника тока.

2. Подключите кабель заземления (защитного) кклемме GROUND (заземление, ) блока TB1, как показано ниже.

3. Подключите силовые кабели кклеммам блока TB1, как показано ниже.

4. Убедитесь втом, что выключатель питания находится вположении выкл (OFF) иостанется

вположении выкл (OFF) втечение всего времени установки системы.

5. Подключите провода шнура питания квыключателю питания всоответствии сгосударственными

имуниципальными электрическими нормами.

Цвета проводов для Северной Америки

U= черный

V= белый

W= красный

(Защитное) грунтовое заземление =

зелено-желтый

Цвета проводов для Европы

U= черный

V= синий

W= коричневый

(Защитное) грунтовое заземление =

зелено-желтый

Выключатель

питания

Силовой кабель

TB1

(ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ)

ОПАСНОСТЬ!

ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ

Выключатель питания должен быть установлен вположение выкл (OFF) довыполнения

любых подключений силовых кабелей. ВСША нужно использовать процедуру недопущения

несанкционированного включения оборудования дозавершения установки. Вдругих

странах нужно следовать применимым государственным имуниципальным процедурам

техники безопасности.
