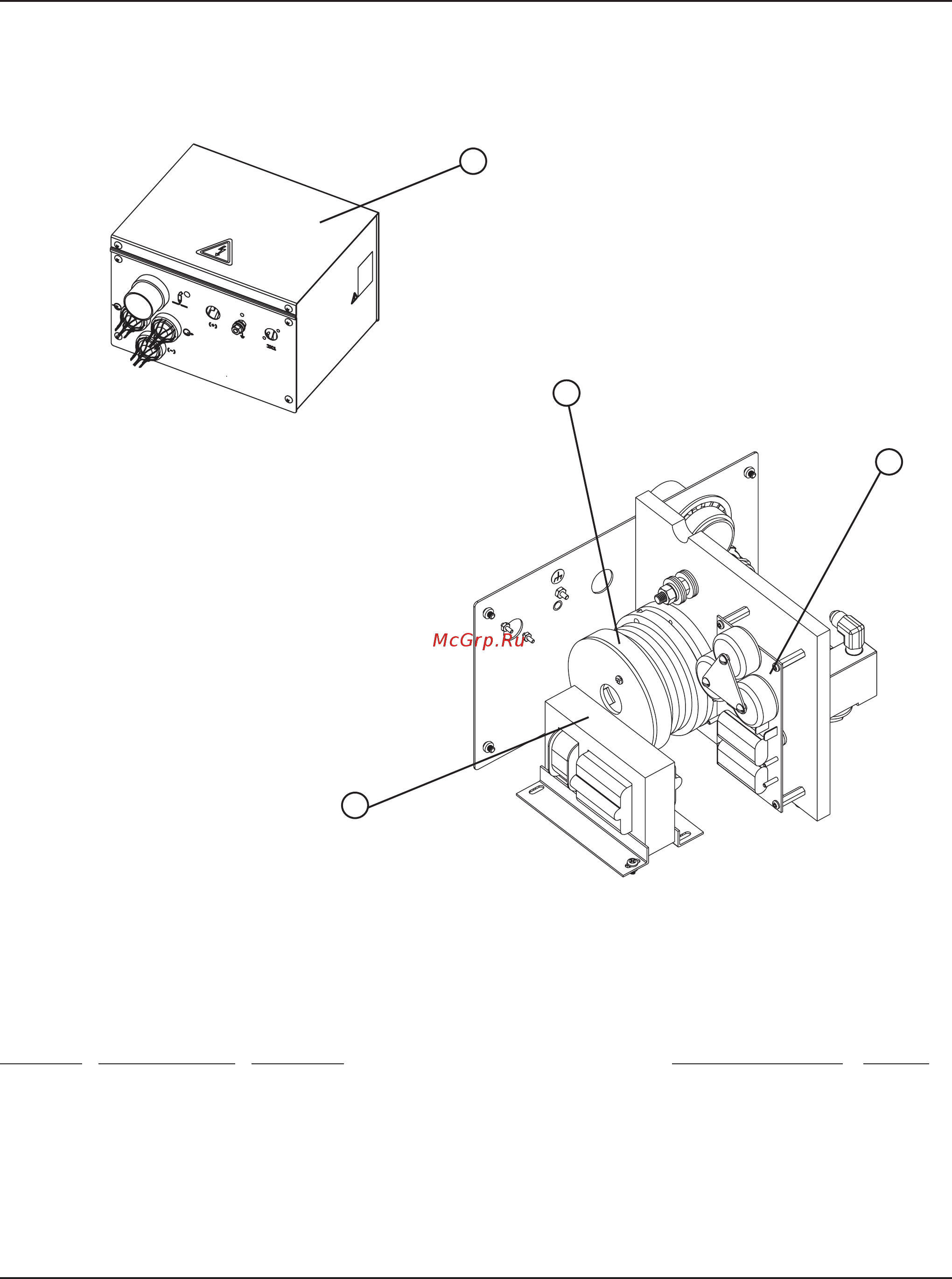

СПИСОК ДЕТАЛЕЙ
HPR130XD Manual Gas – 80632J 6-7
Система зажигания дуги
Позиция Homep детали Описание Код. обозначение Кол-во
1 078172 Система зажигания дуги
2 129831 Катешка всборе T2 1
3 041817 Высокочастотная крупномасштабная печатная
PCB IGN
1
плата системы зажигания дуги
4 129854 Трансформатор T1 1
1
2
3
4
