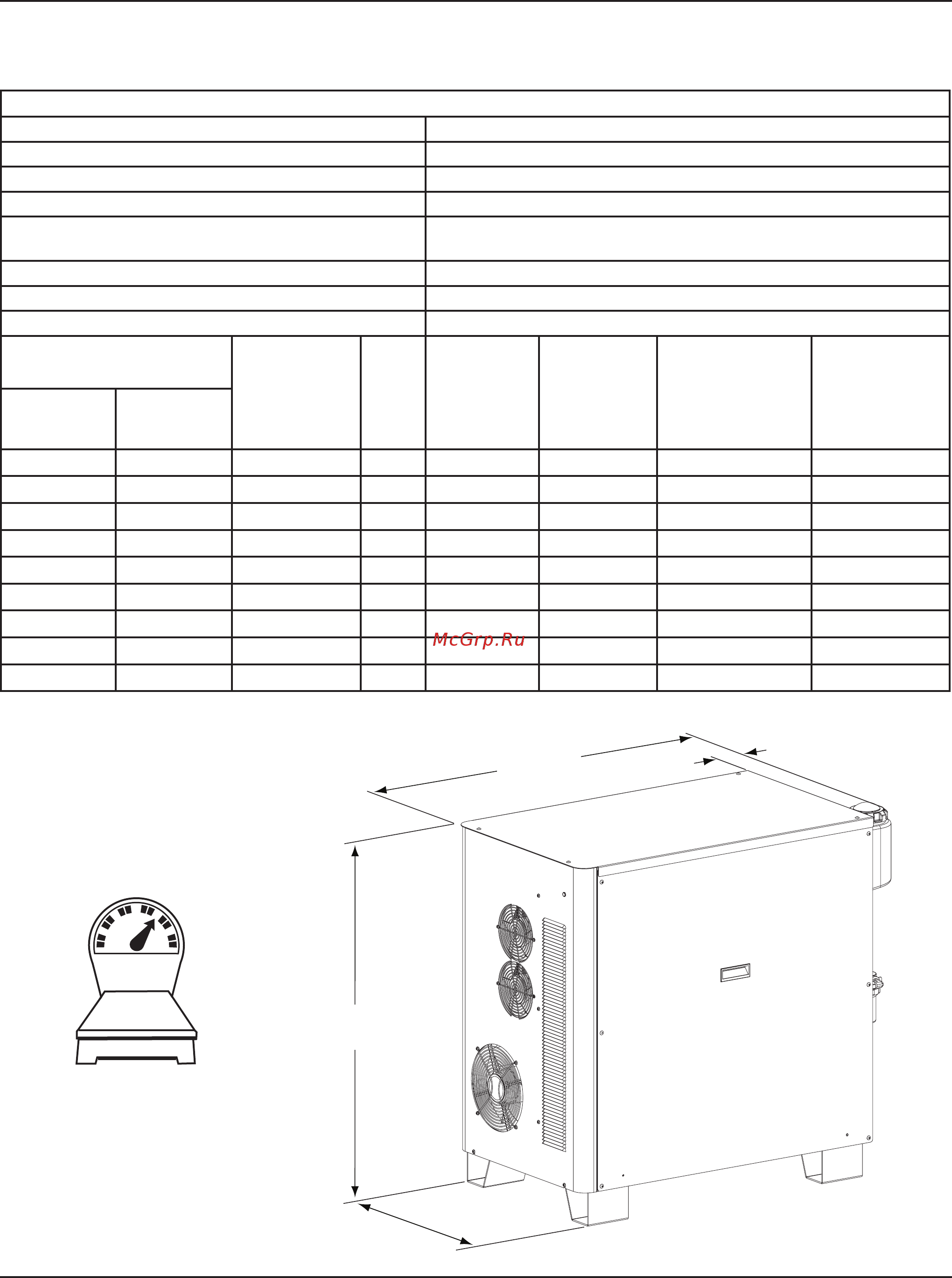

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
HPR130XD Manual Gas – 80632J 2-5
Источник тока
154,9мм
1079,5мм
967,7мм
566,4мм
317,5кг
Общая информация
Максимальное напряжение холостого хода (U
0
) 311Впост. тока
Максимальный выходной ток (I
2
) 130А
Выходное напряжение (U
2
) 50–150Впост. тока
Номинальная мощность рабочего цикла (X) 100% при 19,5кВт, 40°C
Температура окружающей среды/рабочий цикл
Источники тока работают при температуре от–10°C
до+40°C
Коэффициент мощности (cosϕ) 0,88 при выходном значении 130Апост. тока
Охлаждение Воздух принудительной подачи (класс F)
Изоляция Класс H
Номера деталей
источника тока
Напряжение
перем. тока
(U
1
)
Фаза
Частота
(Гц)
Сила тока
вамперах
(I
1
)
Соответствие
нормам
Мощность
кВА
(+/– 10%)
(U
1
xI
1
x1,73)
Без
Hypernet
С HyperNet
078538 078546 200/208 3 50/60 62/60 CSA 21,5
078539 078547 220 3 50/60 57 CSA 21,5
078540 078548 240 3 60 52 CSA 21,5
078541 078549 380* 3 50/60 33 CCC 21,5
078542 078550 400 3 50/60 32 CE/ГОСТ Р 21,5
078603 078604 415 3 50/60 32 CE/ГОСТ Р 21,5
078543 078551 440 3 50/60 28 CSA 21,5
078544 078552 480 3 60 26 CSA 21,5
078545 078553 600 3 60 21 CSA 21,5
* Разрешение CCC для напряжения в380Вприменимо только кэксплуатации при частоте 50Гц
