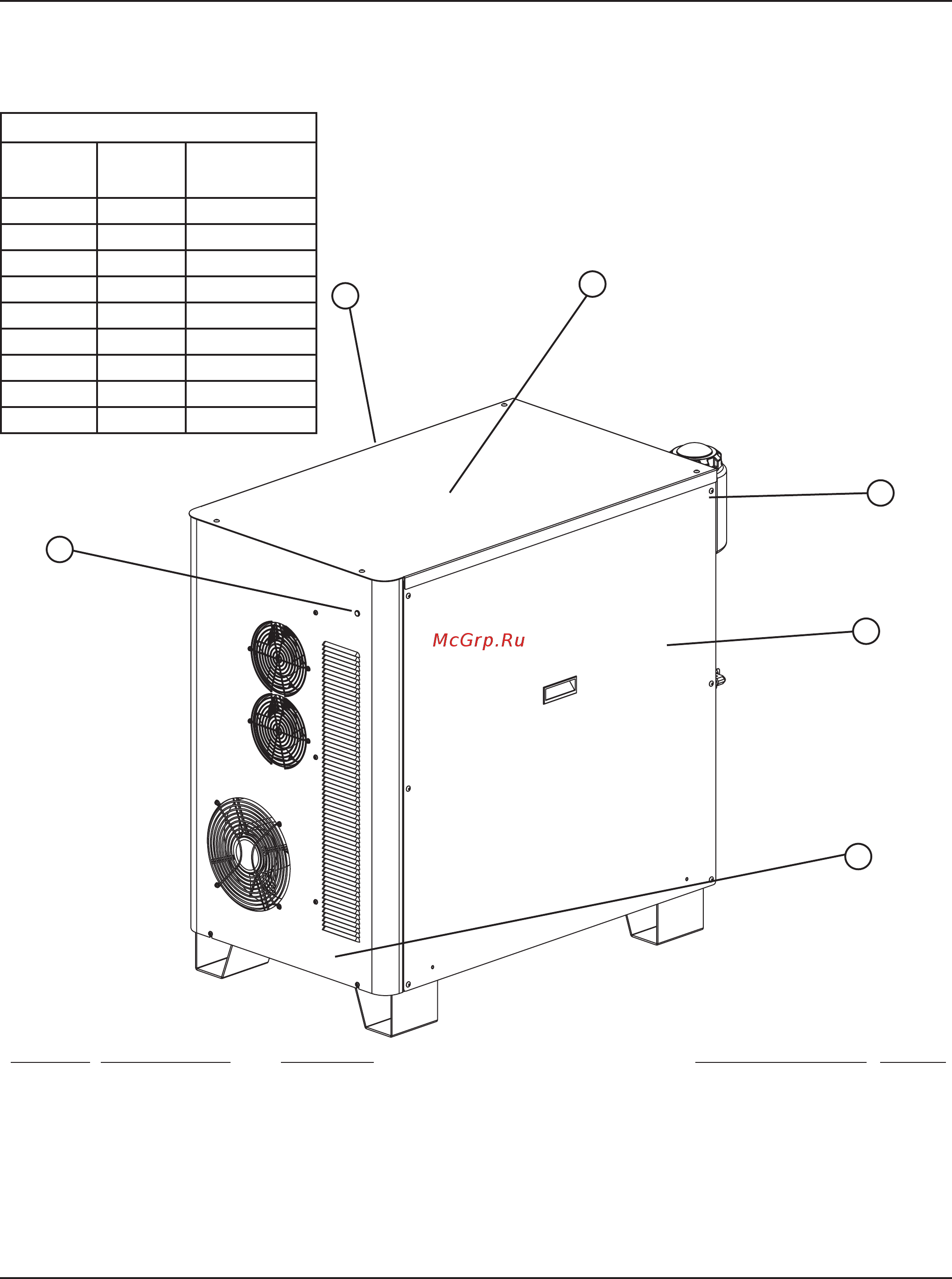

СПИСОК ДЕТАЛЕЙ
6-2 HPR130XD Manual Gas – 80632J
Источник тока
1
3
6
2
4
5
Источники тока
Без
Hypernet
С
Hypernet
Напряжение
(перем. ток)
078538 078546 200/208
078539 078547 220
078540 078548 240
078541 078549 380
078542 078550 400
078603 078604 415
078543 078551 440
078544 078552 480
078545 078553 600
Примечание. Hypernet используется исключительно для
соединения определенных компонентов
Hypertherm между собой. Систему HPRXD
можно подключить ксистеме регулировки
высоты резака ArcGlide, атакже кЧПУ
EDGE
Pro или ЧПУ MicroEDGE
Pro.
Позиция Номер детали Описание Код. обозначение Кол-во
1 См. рисунок выше. Источник тока
2 228328 Панель: верхняя, синформационной табличкой 1
3 075241 Винты для тонколистового металла 1
4 228532 Панель: правая или левая, синформационной
табличкой
1
5 228531 Панель: передняя, синформационной табличкой 1
6 129633 Зеленая лампа питания всборе 1
7 228611 Комплект: модернизация Hypernet (не показан) 1
