СПИСОК ДЕТАЛЕЙ
HPR130XD Manual Gas – 80632J 6-3

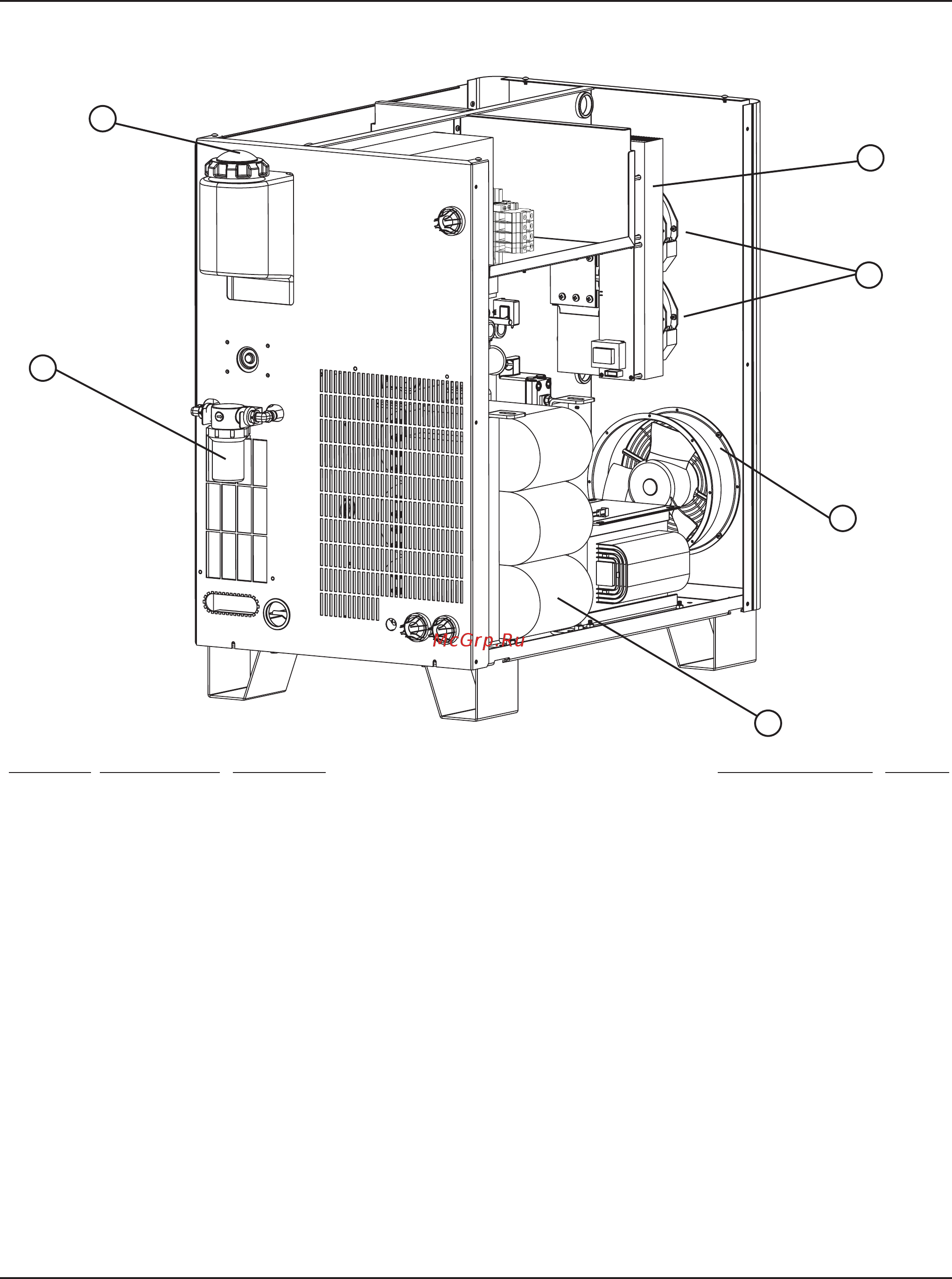

Источник тока
2
1
3
5
4
6
Позиция
Номер детали
Описание
Код. обозначение
Кол-во
1 027634 Корпус фильтра 1
027664 Фильтровальный элемент 1
2 127014 Крышка: резервуар охлаждающей жидкости 1
3 129792 Инвертор всборе CH1 1
4 127039 Вентилятор6дюймов: 230куб. фут/мин, 115Вперем. тока
50–60Гц
2
5 027079 Вентилятор10дюймов: 450–550куб. фут/мин, 120Вперем.
тока 50–60Гц
1
6 014283 Силовой трансформатор 200В: 19,5кВт, 3-ф., 50Гц T2 1
014284 Силовой трансформатор 220В: 19,5кВт, 3-ф., 50–60Гц 1
014282 Силовой трансформатор 240В: 19,5кВт, 3-ф., 60Гц 1
014303 Силовой трансформатор 380В: 19,5кВт, 3-ф., 50Гц 1
014283 Силовой трансформатор 400В: 19,5кВт, 3-ф., 50Гц 1
014283 Силовойтрансформатор 415В: 19,5кВт, 3-ф., 50Гц 1
014284 Силовой трансформатор 440В: 19,5 кВт, 3-ф., 50–60 Гц 1
014282 Силовой трансформатор 480В: 19,5кВт, 3-ф., 60Гц 1
014281 Силовой трансформатор 600В: 19,5кВт, 3-ф., 60Гц 1
228309 Комплект: Замена терморезистора для силового
трансформатора
1
