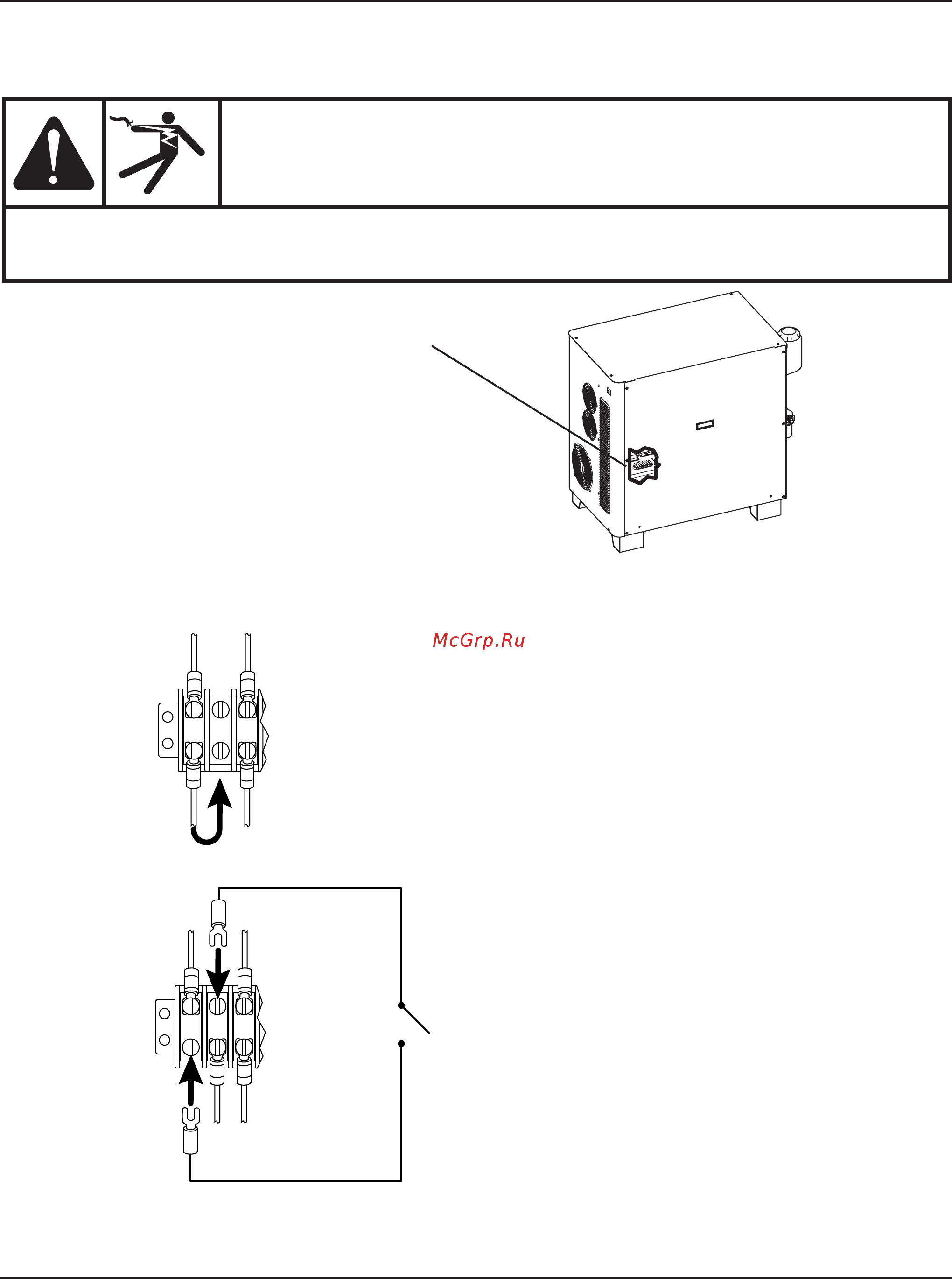

УСТАНОВКА
3-28 HPR130XD Manual Gas – 80632J
1. Найдите клеммный блок 2 (TB2) наисточнике тока.
Расположение TB2
Дистанционный выключатель (ON/OFF) (приобретается заказчиком)
Примечание. Следует использовать переключатель,
реле или твердотельное реле, совместимое
снапряжением в24Вперем. тока при
100мА. Это должен быть переключатель
сфиксируемыми контактами,
анепереключатель без фиксации положения.
ОПАСНОСТЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
До выполнения любых работ потехническому обслуживанию необходимо отключить электропитание.
Более подробная информация омерах предосторожности представлена вразделе Безопасность
данного руководства.
TB2
21 3
1
1
3
3
TB2
21 3
1
1
3
3
Примечание. Основной выключатель электропитания насистеме управления подачей газа должен быть
вположении ВКЛ, чтобы функционировал дистанционный выключатель.
2. Снимите провод 1, как показано, иподключите
его кклемме 2.
3. Подключите переключатель кклеммам 1 и2, как показано нарисунке.
