УСТАНОВКА
3-54 HPR130XD Manual Gas – 80632J

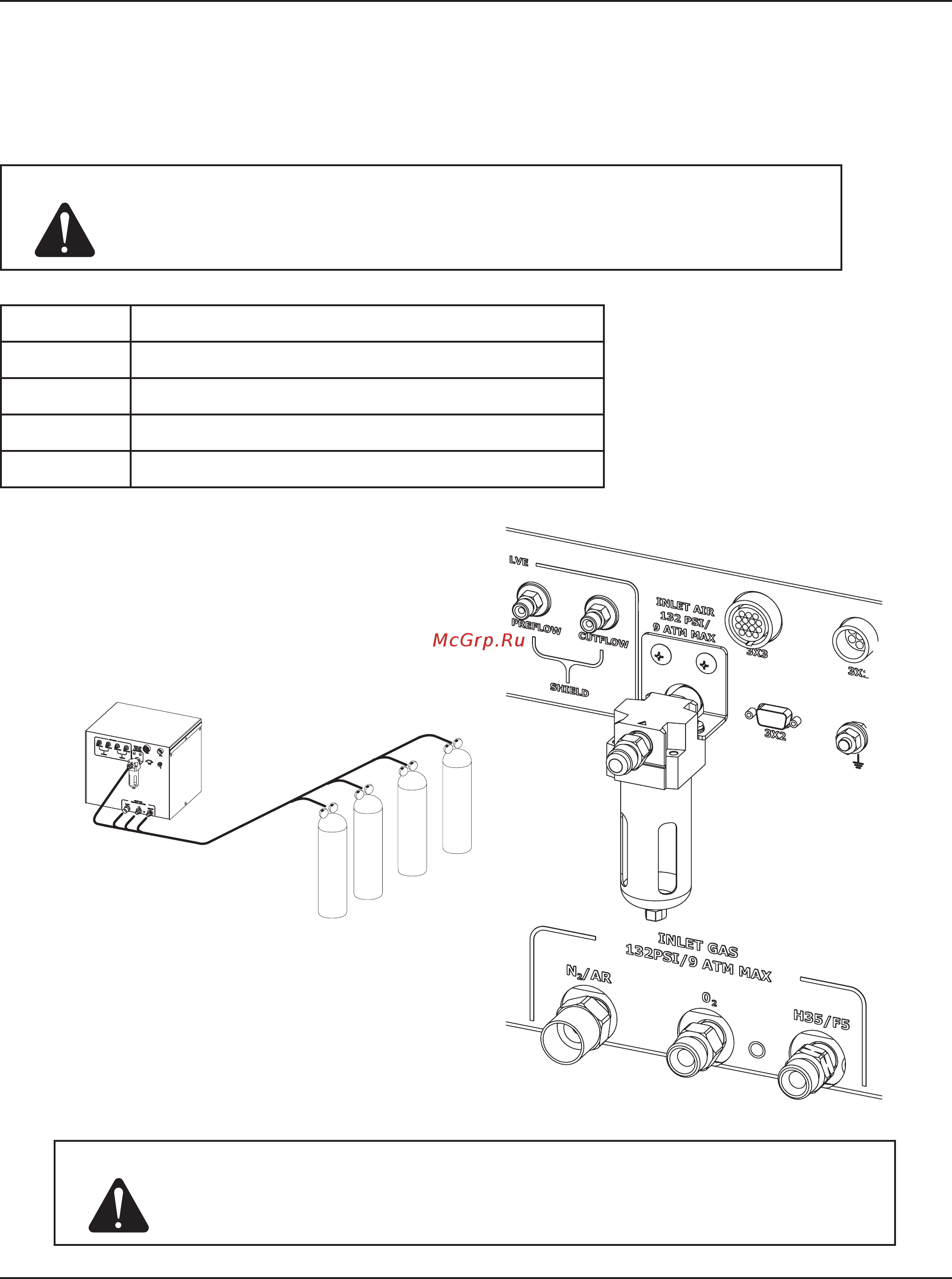

Подключение шлангов подачи газа
Подключить шланги подачи газа ксистеме управления подачей газа. Между сменами газа изпроводов резака
газ следует сбросить.
Осторожно! Синтетические смазки с содержанием сложных эфиров, которые
используются в некоторых воздушных компрессорах, повредят
поликарбонаты в корпусе регулятора подачи воздуха.
Штуцер Размер
N
2
/ Ar 5/8–18, правая резьба, внутренний (инертный газ) «B»
Воздух 9/16–18, стандарт JIC, № 6
H35 / F5 9/16–18, левая резьба, (горячий газ) «B»
O
2
9/16–18, правая резьба, (кислород) «B»
Осторожно! При замене фитингов насистеме выбора возможно неправильное
функционирование внутренних клапанов, поскольку твердые
частицы могут проникнуть вклапаны.
