Hypertherm HPR130XD [189/263] Цепь запуска pcb1

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

HPR130XD Manual Gas – 80632J 5-47

Источник тока плазменной системы

Дроссель

Диод

Цепь запуска

Режущая

дуга

Вспомогательная

дуга

Силовой

резистор

Логическая

схема

управления

Загл. буквы ALEL

Инвертор

БТИЗ

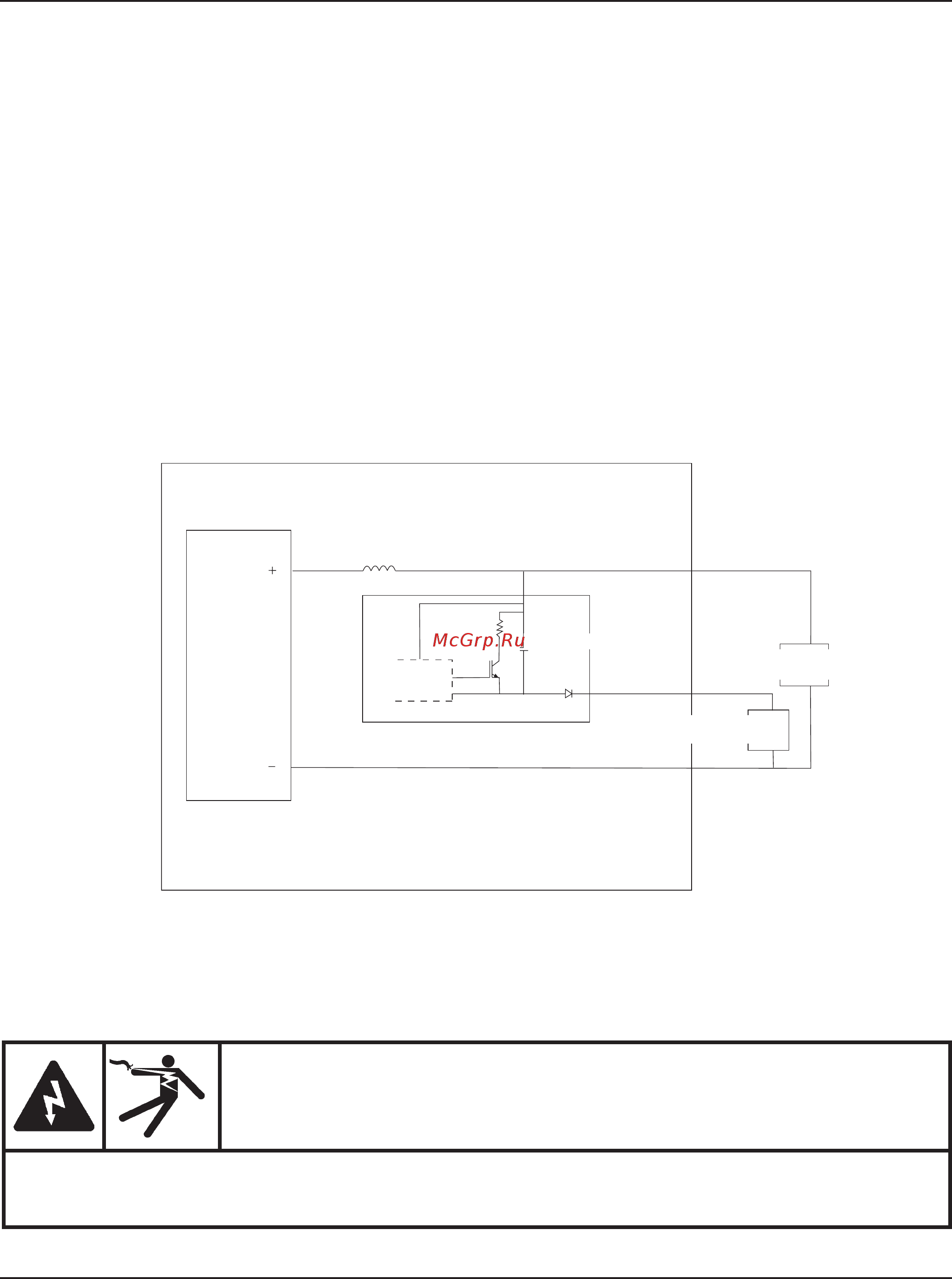

Функциональная схема цепи запуска

Поиск иустранение неисправностей цепи запуска

Цепь запуска PCB1

Эксплуатация

Цепь запуска представляет собой быстродействующий переключатель, который быстро переносит ток

вспомогательной дуги скабеля вспомогательной дуги нарабочий кабель. Цепь запуска выполняет две функции.

1. Дает возможность начальному току вспомогательной дуги быстро пройти через кабель вспомогательной дуги

смалым импедансом.

2. После установления начального тока вспомогательной дуги цепь запуска обеспечивает импеданс накабеле

вспомогательной дуги, содействуя переносу дуги назаготовку. См. схему ниже.

ОПАСНОСТЬ!

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ

При техническом обслуживании источника тока нужно проявлять осторожность, когда

онвключен всеть, акрышки сняты. Висточнике тока присутствуют опасные уровни

напряжения, которые могут привести ктравмам илетальному исходу.
