ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-36 HPR130XD Manual Gas – 80632J

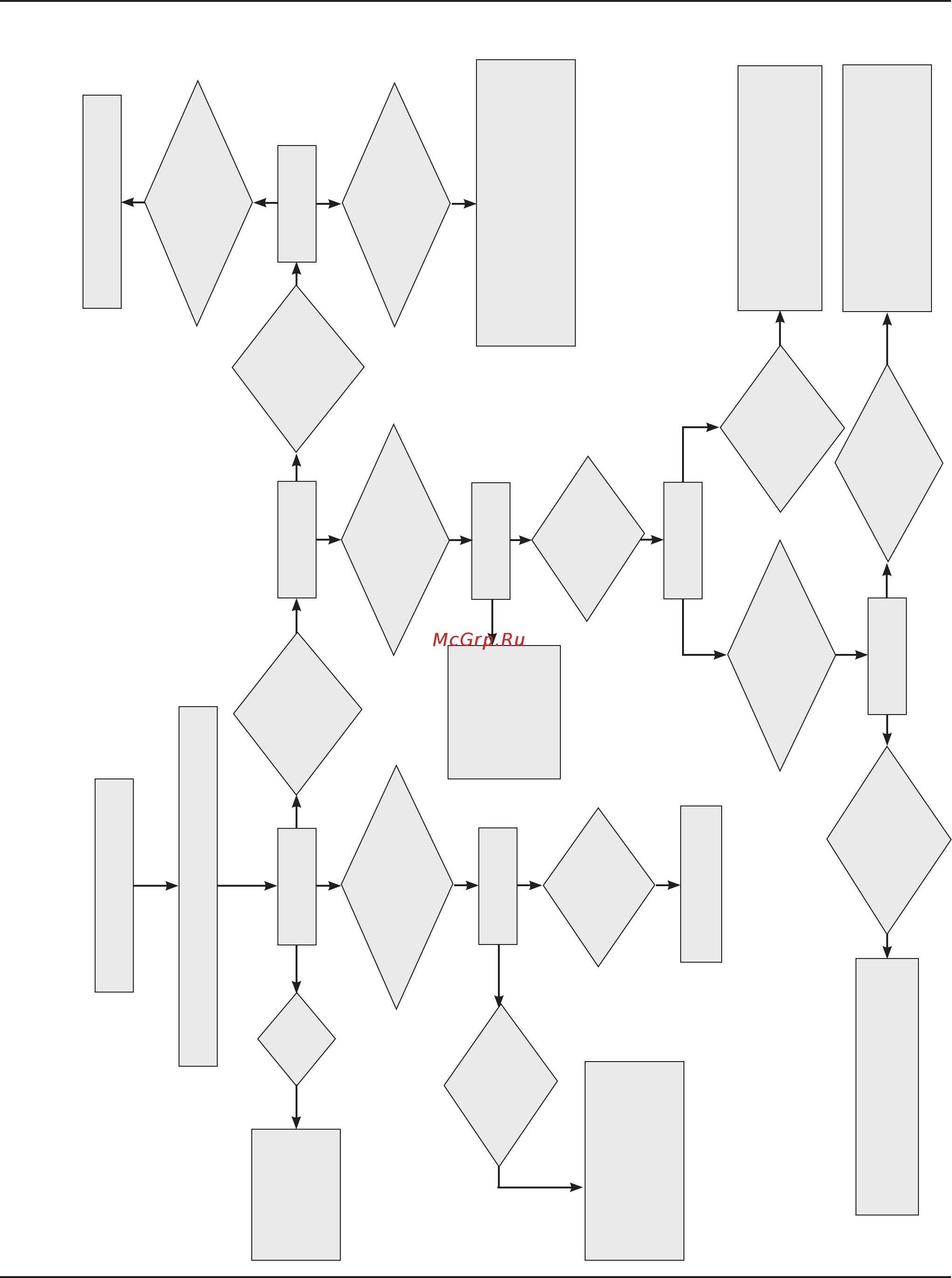

Карта поиска иустранения неисправностей потока охлаждающей жидкости
Ошибка охлаждающей жидкости
(093) или (060)
Перейдите к«поиск
иустранение
неисправностей
насоса
иэлектродвигателя»
Необходимо заказать
запасной обратный клапан,
поскольку впротивном случае
охлаждающая жидкость будет
вытекать при каждой смене
расходных деталей
Имеется перегиб шланга возврата
наисточник тока. Если перегиба нет,
замените шланг.
Перейдите кпункту «действия, которые нужно выполнить
дотестирования» наследующей странице
Перейти ктесту 1 Перейти ктесту 2
Перейти ктесту 7
Замените переключатель
потока
Перейти к тесту 3
Если наэкране
ЧПУ отображается
скорость потока
менее 0,9гал/мин,
следует заменить
резак.
Перейти к тесту 4
Перейти к тесту 5
Проверьте выпускной шланг источника
тока наперегибы. Если перегибов нет,
замените перепускной клапан инабор
шлангов между источником тока исистемой
высокочастотного генератора.
Между системой высокочастотного
генератора иисточником тока есть
перегиб или засор. Если перегиба
нет, замените провода.
Имеется перегиб кабелей между
системой высокочастотного
генератора ирезаком. Если перегиба
нет, замените кабели.
Перейти к тесту 6
Замените насос ипроверьте вал
наповреждения
Нет потока
Скорость
потока,
полученная входе
теста поршня
< 0,9гал/
мин
Скорость
потока
порасходомерной
трубке
< 0,8гал/
мин
Скорость потока,
полученная входе теста
поршня < 0,9гал/мин
Скорость потока,
полученная входе теста
поршня > 0,9гал/мин
Скорость потока,
полученная входе теста
поршня > 0,9гал/мин
Скорость потока
порасходомерной трубке
> 0,8гал/мин
Скорость
потока сЧПУ
> 0,8гал/мин
Скорость
потока сЧПУ
< 0,8гал/мин
Скорость
потока сЧПУ
< 0,9галлон/
мин
Скорость
потока, полученная входе
теста поршня
> 0,9галлон/
мин
Скорость
потока, полученная
входе теста поршня
< 0,9галлон/
мин
Скорость
потока,
полученная входе теста
поршня
< 0,9галлон/
мин
Скорость
потока, полученная
входе теста поршня
> 0,9гал/мин
