Hypertherm HPR130XD [257/263] Компоненты для роботизированной резки
![Hypertherm HPR130XD [257/263] Компоненты для роботизированной резки](/views2/1249631/page257/bg101.png)
РОБОТИЗИРОВАННАЯ РЕЗКА
c-2 HPR130XD Manual Gas – 80632J
Номер детали Длина Номер детали Длина
223059 1,5м 223064 12м
223060 3м 223065 15м
223061 4,5м 223066 22,5м
223062 6м 223067 30м
223063 9м 223068 45м

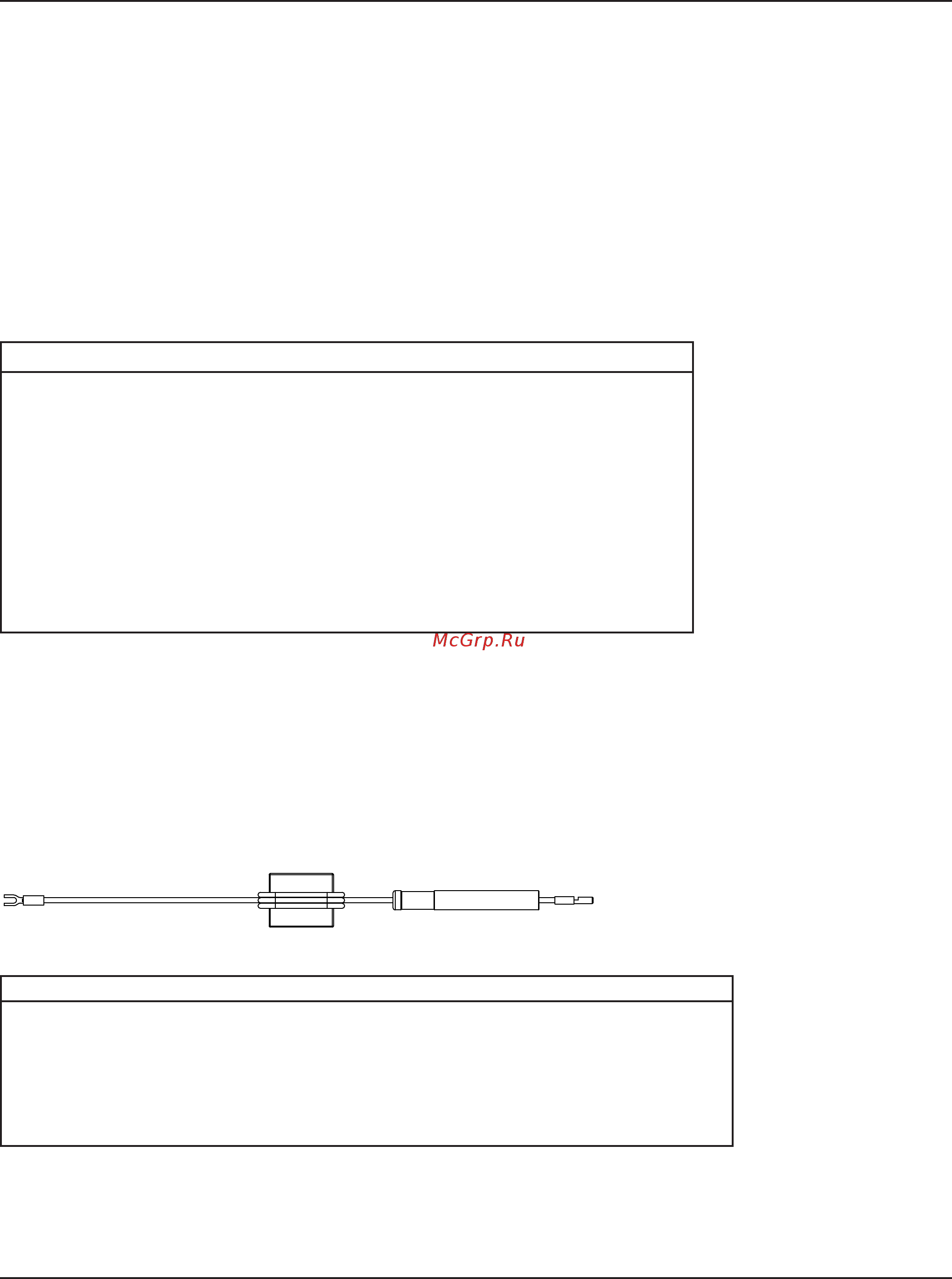

Удлинитель омического контакта
Провод омического контакта длиной 2,5мвходит внабор проводов. Удлинители приведены втаблице ниже..
Компоненты для роботизированной резки
Провода резака
Указанные ниже провода резака разработаны так, чтобы выдерживать дополнительные нагрузки, характерные
для роботизированной резки или косого среза. Эти провода имеются сгазовыми шлангами длиной 2м
или 2,5м.
Примечание. Срок службы расходных деталей будет ниже при использовании газовых шлангов
длиной 2,5м.
Общая длина 1,8M газовый шланг 2,4M газовый шланг
2м 228514 228516
2,5м 228515 228517
3м 228475 228482
3,5м 228476 228483
4,5м 228477 228484
6м 228478 228485
7,5м 228479 228486
10м 228480 228487
15м 228481 228488
