УСТАНОВКА
3-20 HPR130XD Manual Gas – 80632J

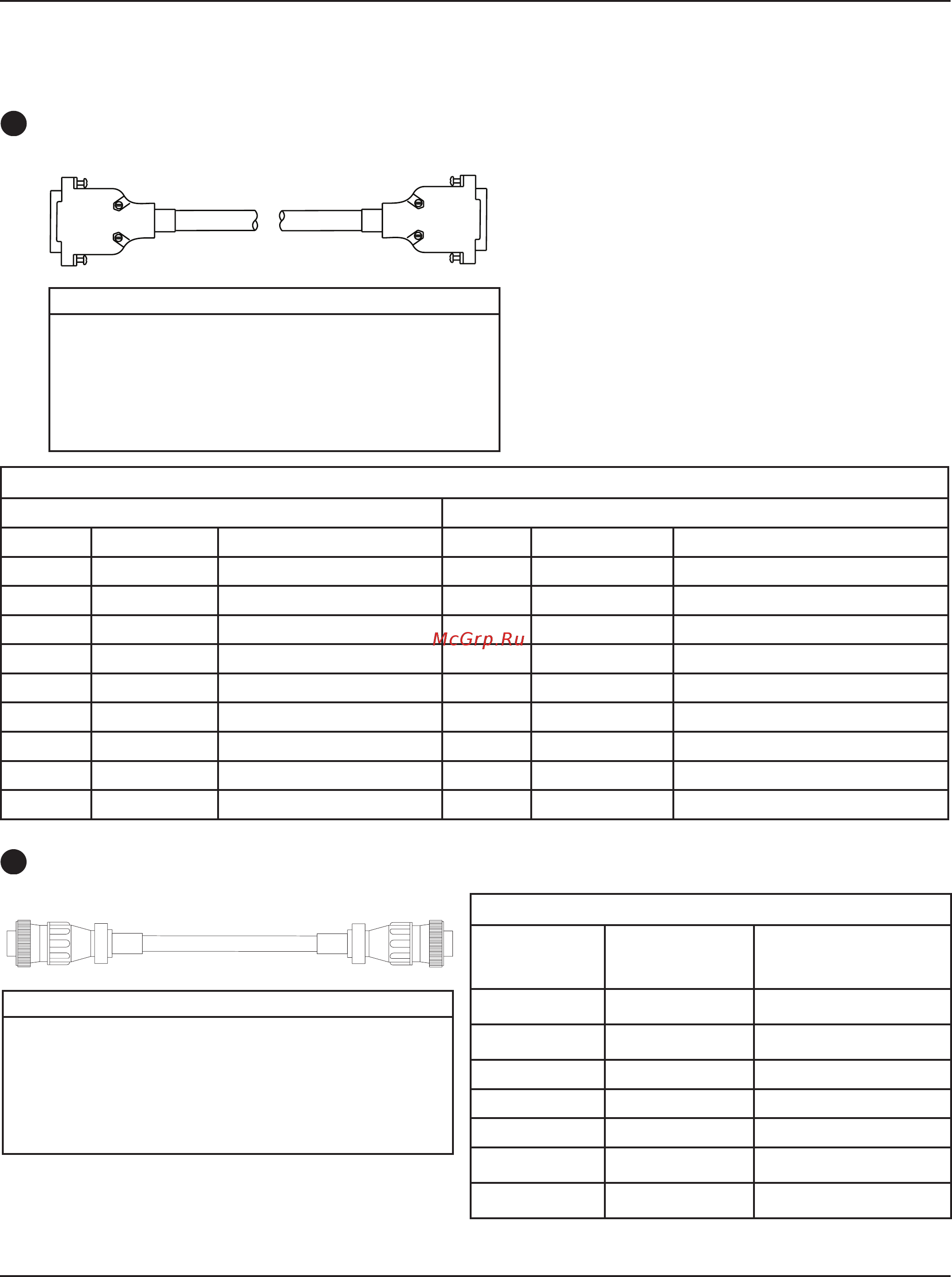

Кабели отисточника тока ксистеме управления подачей газа
* Кабели под номерами 123784 и123785 предназначены для использования всистемах, вкоторых система управления подачей газа
установлена наисточнике тока
№ детали Длина № детали Длина
123784* 3м 123841 20м
123839 4,5м 123737 25м
123963 6м 123738 35м
123691 7,5м 123739 45м
123840 10м 123842 60м
123711 15м 123843 75м
№ детали Длина № детали Длина
123785* 3м 123848 20м
123846 4,5м 123740 25м
123964 6м 123676 35м
123674 7,5м 123677 45м
123847 10м 123849 60м
123675 15м 123850 75м
Список сигналов кабеля: источник тока— система управления подачей газа
Конец состороны источника тока Конец состороны системы управления подачей газа
Штырек № Ввод-вывод Описание Штырек № Ввод-вывод Функция
1 Не используется 1 Не используется
6 Не используется 6 Не используется
2 Ввод-вывод Шина CAN низкоскоростная 2 Ввод-вывод Шина CAN последовательная связь
7 Ввод-вывод Высокоскоростная шина CAN 7 Ввод-вывод Шина CAN последовательная связь
3 Шина CAN заземление 3 Шина CAN базовое заземление
9 Не используется 9 Не используется
8 Не используется 8 Не используется
4 Не используется 4 Не используется
5 Не используется 5 Не используется
Список сигналов кабеля: источник тока— система управления подачей газа
Конец состороны
источника тока
Конец состороны системы
управления подачей газа
Штырек № Описание Штырек №
1
120Вперем. тока—
под напряжением
1
2
120Вперем. тока—
возврат
2
3
Заземление
3
4
Не используется
4
5
Не используется
5
6
24Вперем. тока—
под напряжением
6
7
24Вперем. тока—
возврат
7
Управляющий кабель
5
Силовой кабель
6
