ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-52 HPR130XD Manual Gas – 80632J

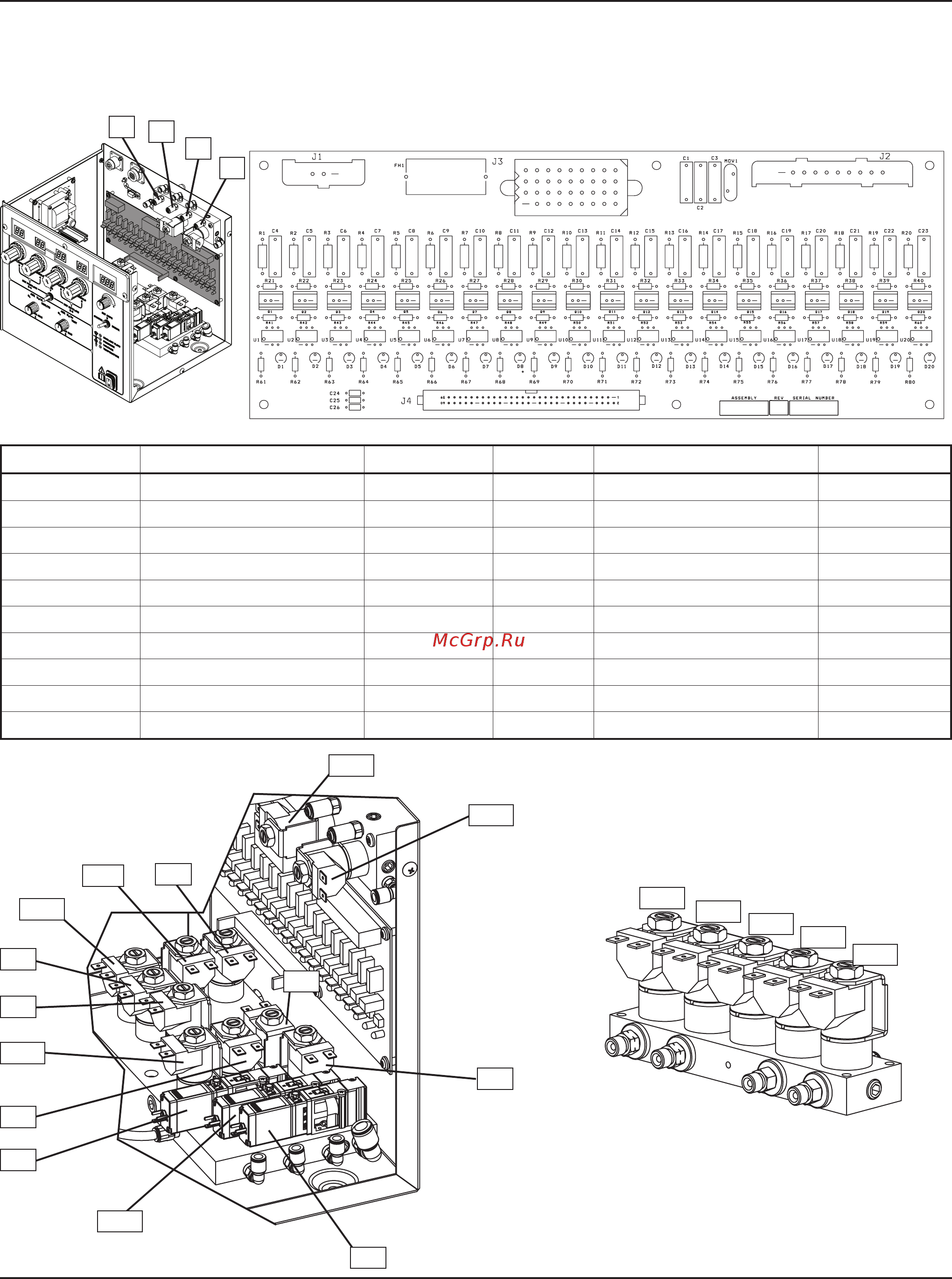

Система управления подачей газа, плата PCB3 оправки клапана
переменного тока
P2
P1
P3
P4
SV16
SV17
SV18
SV19
SV20
Отсечной клапан
SV14
SV13
SV9
SV8
SV10
SV5
SV12
SV4
SV6
SV1
SV7
SV11
SV2
SV3
Светодиод Наименование сигнала Цвет Светодиод Наименование сигнала Цвет
D1 SV1 Красный D11 SV11 Красный
D2 SV2 Красный D12 SV12 Красный
D3 SV3 Красный D13 SV13 Красный
D4 SV4 Красный D14 SV14 Красный
D5 SV5 Красный D15 SV15 Красный
D6 SV6 Красный D16 SV16 Красный
D7 SV7 Красный D17 SV17 Красный
D8 SV8 Красный D18 SV18 Красный
D9 SV9 Красный D19 SV19 Красный
D10 SV10 Красный D20 SV20 Красный
