Hypertherm HPR130XD [34/263] Система зажигания дуги 078172
![Hypertherm HPR130XD [34/263] Система зажигания дуги 078172](/views2/1249631/page34/bg22.png)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2-6 HPR130XD Manual Gas – 80632J

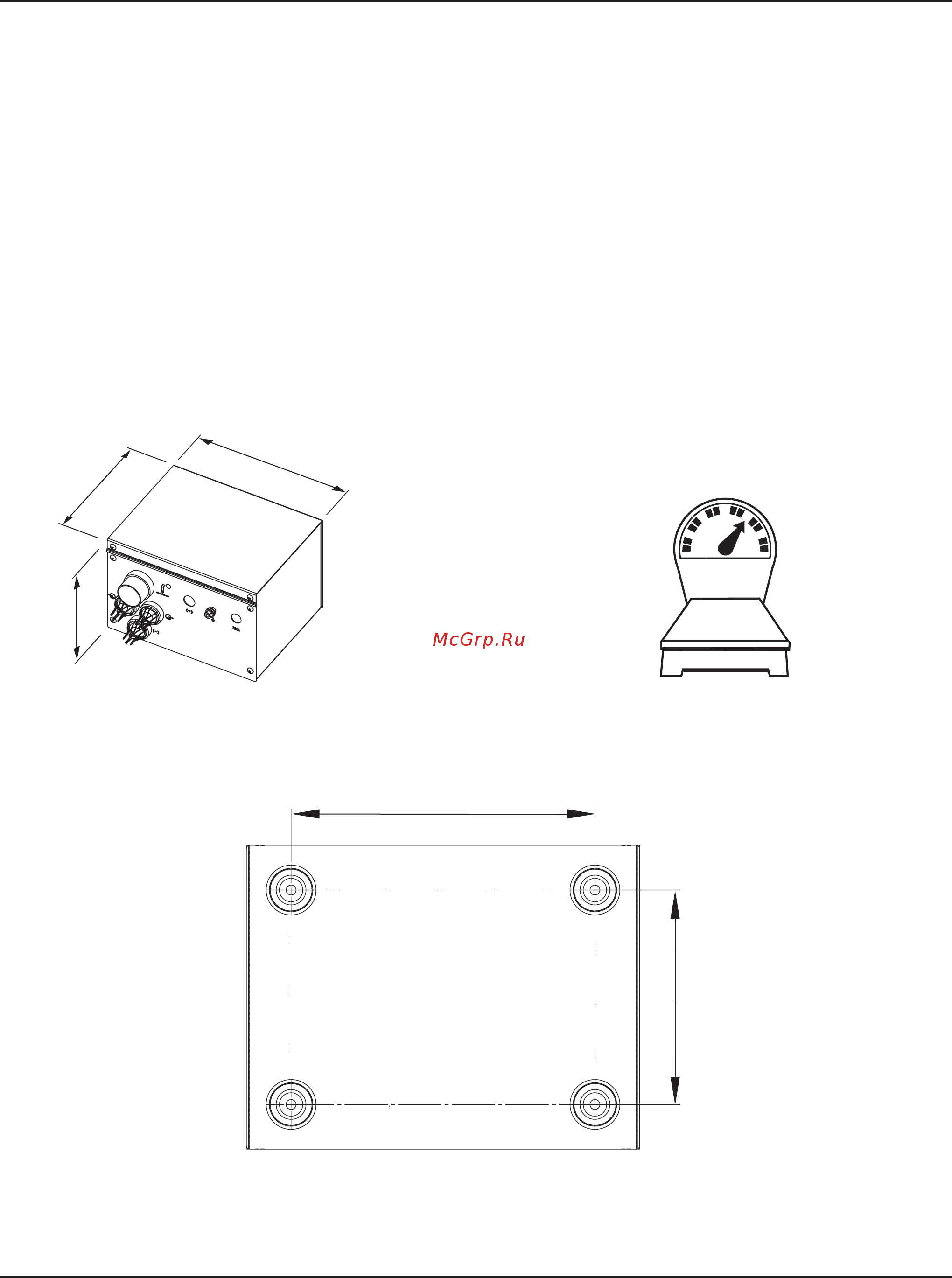

Система зажигания дуги— 078172
• Система зажигания дуги может устанавливаться как локально наисточник тока (локальный
высокочастотный генератор), так иудаленно намост стола для резки (удаленный высокочастотный
генератор). Подробные сведения см. вразделе Установка.
• Максимальная длина кабеля отсистемы зажигания дуги дооснования подъемника резака составляет
20м. Необходимо предусмотреть свободное пространство для снятия верхней части при обслуживании.
• Систему зажигания дуги можно устанавливать горизонтально или вертикально.
9,1кг
283мм
219мм
194мм
152мм
216мм
