УСТАНОВКА
3-10 HPR130XD Manual Gas – 80632J

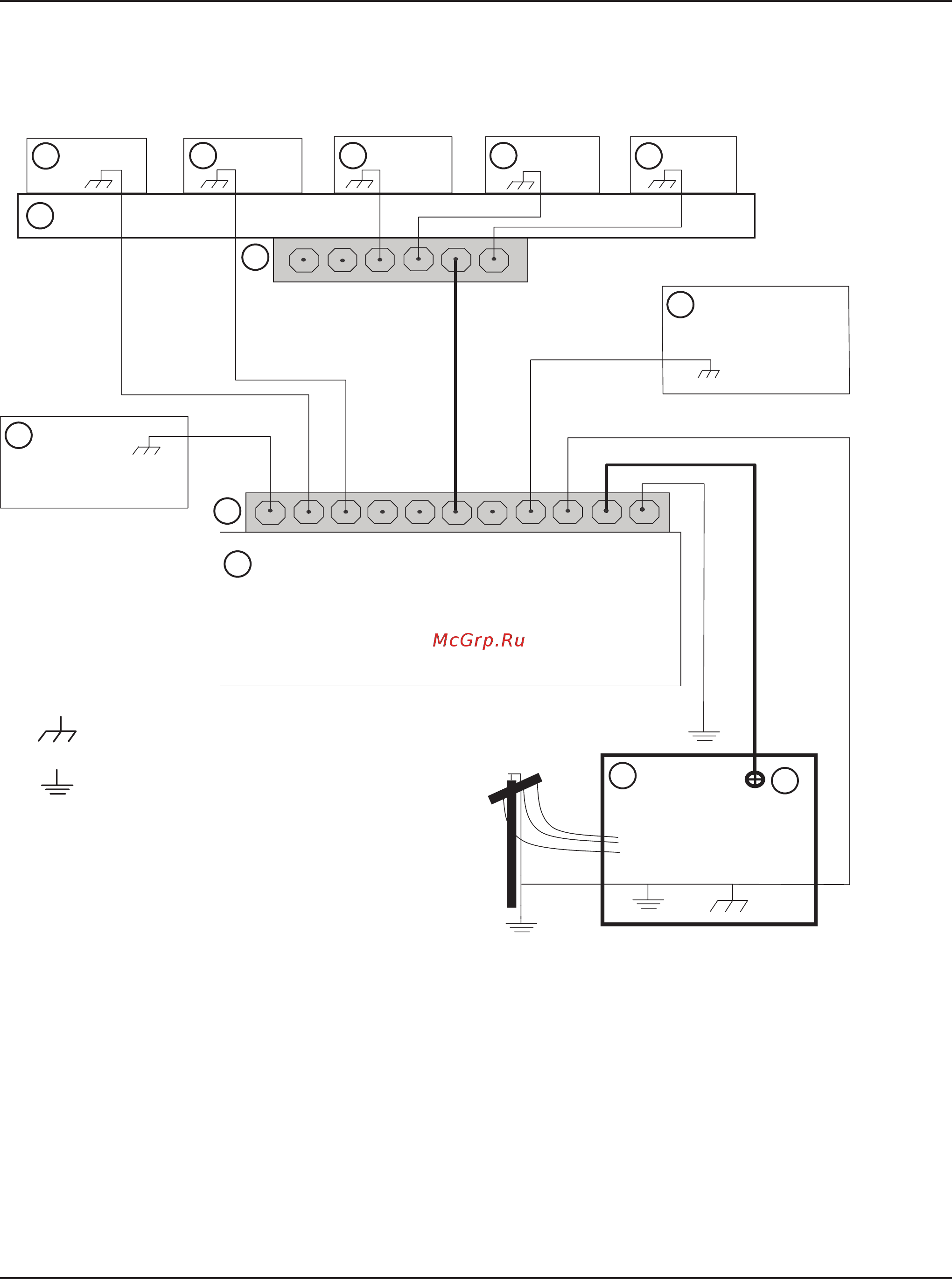

Схема заземления
На следующей схеме показан пример заземления компонентов в системе плазменной резки.
1
2
3
4
5
6
7
8
9
10
11
12
Масса и заземление от радиочастотных
помех
Масса и заземление источника
переменного тока
13
1 Стол для резки
2 Портал
3 Системы плазменной резки
4 Шина заземления стола
5 Шина заземления портала
6 Подъемник системы регулировки высоты
резака (ArcGlide
®
,
Sensor™ THC, Sensor PHC
или другие)
7 Пульт удаленного высокочастотного
генератора (не на всех системах). Подключите
к шине заземления стола.
8, 9 Компоненты системы, такие как дозировочная
система, система управления подачей газа
или система выбора
10 Масса ЧПУ
11 Модуль системы регулировки высоты резака
(ArcGlide, Command
®
THC)
12 Компоненты системы, такие как охладитель
или радиатор
13 Заземление постоянного тока
