УСТАНОВКА
3-26 HPR130XD Manual Gas – 80632J

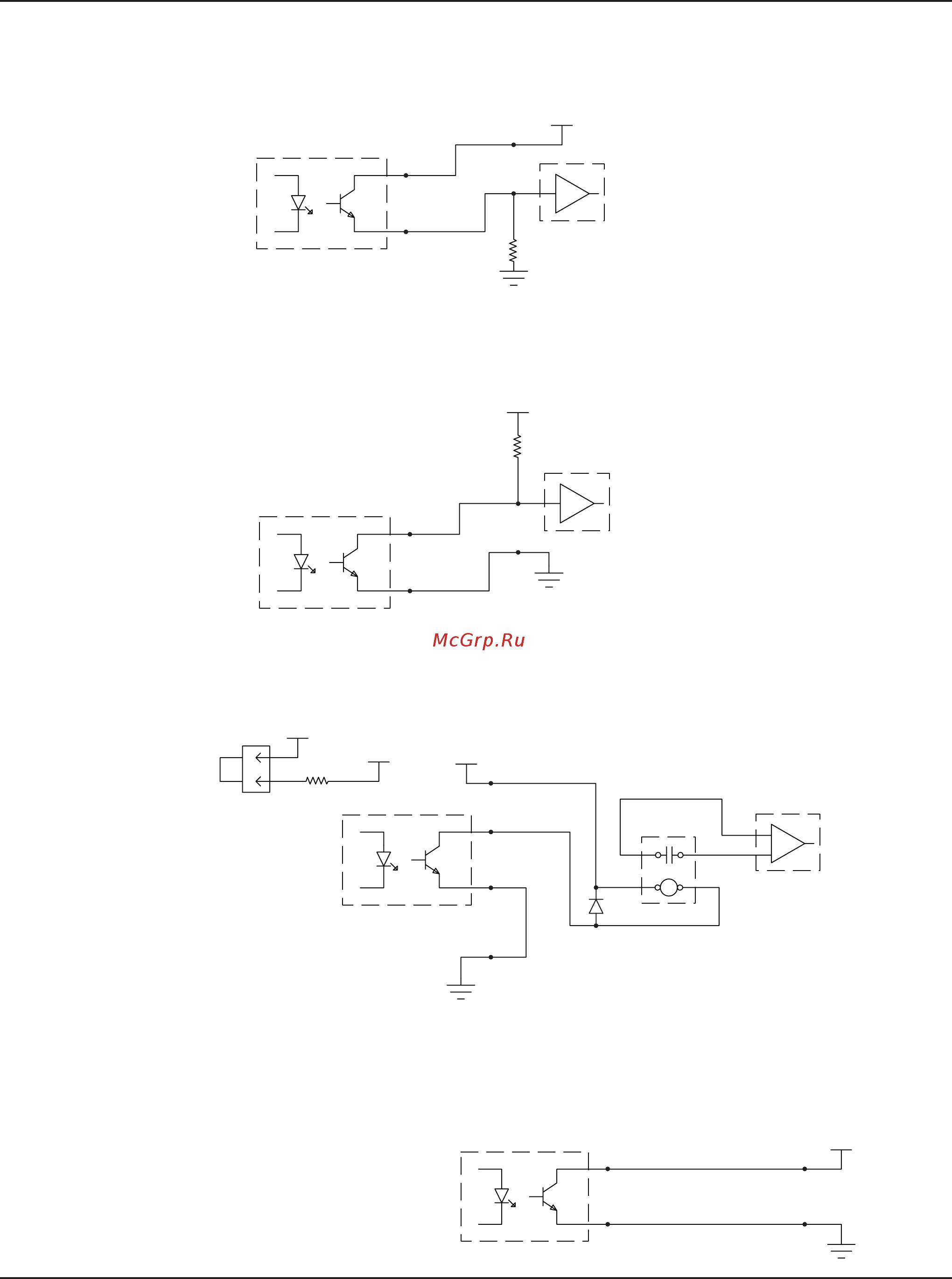

Примеры выходных цепей
1. Логический интерфейс, возбуждаемый высоким
уровнем сигнала
2. Логический интерфейс, возбуждаемый низким
уровнем сигнала
3. Релейный интерфейс
4. Эту конфигурацию использовать запрещается.
Аннулируется гарантия.
Высокий импеданс (≤10мА)
10 kΩ
(поставляется отдельно)
ЧПУ/ПЛК
5Впост. тока–24Впост. тока
П
Включение питания
источника тока
E
+
–
Включение питания
источника тока
П
E
+
–
5Впост. тока–24Впост. тока
Высокий импеданс (≤10мА)
ЧПУ/ПЛК
10 kΩ
(поставляется отдельно)
ЧПУ/ПЛК
ЧПУ +24В
+24Впост. тока ЧПУ +24В
Включение питания
источника тока
П
E
+
–
°t
Любое напряжение
АННУЛИРУЕТ
ГАРАНТИЯ
Включение питания
источника тока
Установить перемычку
108056
J304
П
E
+
–
Входы закрытия
сильноточных контактов
(перем. или пост. ток)
Маломощная катушка
внешнего реле 24Впост. тока
≤10мАили ≥2400Ом
Для всех катушек реле необходим
свободный диод покатушке реле
Питание— земля
