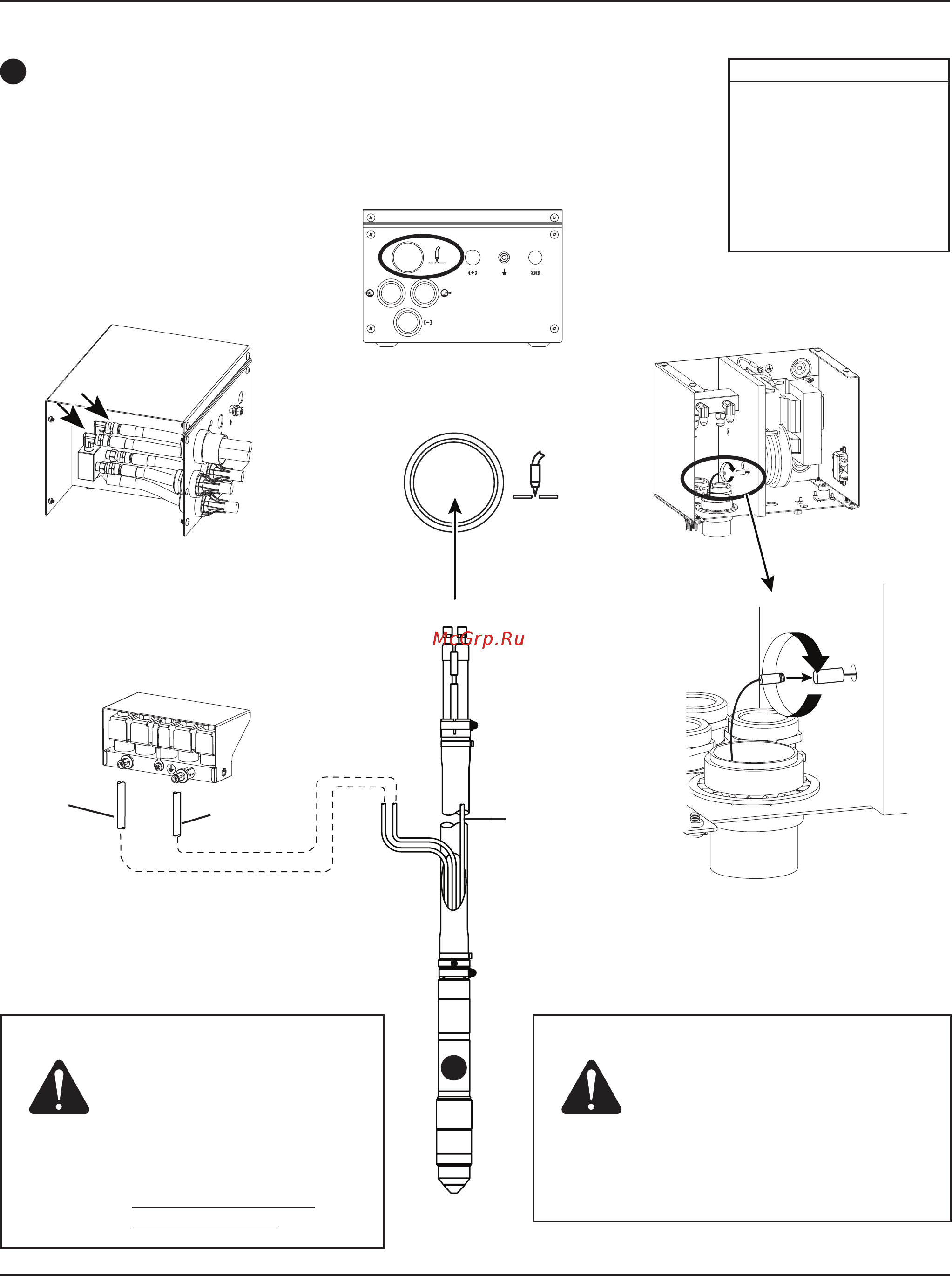

УСТАНОВКА
HPR130XD Manual Gas – 80632J 3-29
10
Отводнойшланг
плазмообразующего
газа
(белый)
Синий
Черный
№ детали Длина
228291 2м
228292 3м
228293 4,5м
228294 6м
228295 7,5м
228296 10м
228297 15м
228547 20м
Осторожно!
Длина шлангов
отрезака до
дозировочной системы
имеет принципиальное
значение для качества
резки исроков службы
расходных материалов.
Неследует менять
длину шлангов.
Осторожно!
Свободный конец отводного
шланга плазмообразующего
газа следует располагать
вдали отискр, возникающих
при прожиге, воизбежание
возгорания ивозможного
повреждения проводов
резака.
Провод резака всборе
10
