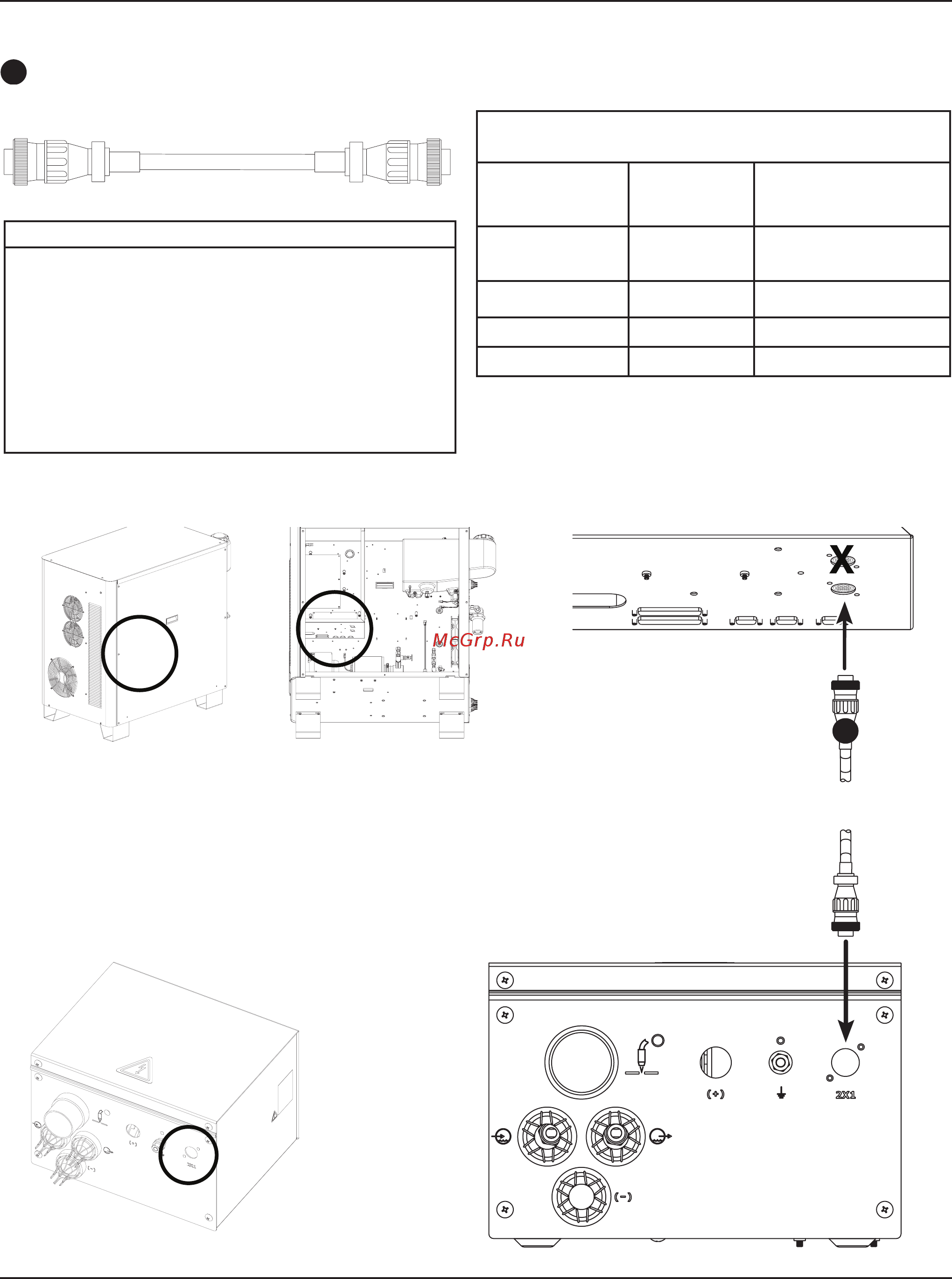

Hypertherm HPR130XD [60/263] Силовой кабель системы зажигания дуги
![Hypertherm HPR130XD [60/263] Силовой кабель системы зажигания дуги](/views2/1249631/page60/bg3c.png)
УСТАНОВКА
3-18 HPR130XD Manual Gas – 80632J
3
* Кабель под номером 123865 предназначен для использования стеми системами, вкоторых система зажигания дуги установлена
наисточнике тока
Перечень сигналов кабеля:
источник тока— система зажигания дуги
Конец состороны
источника тока
Конец состороны
системы зажигания дуги
Штырек № Описание Штырек №
1
120Вперем.
тока— под
напряжением
1
2
120Вперем.
тока— возврат
2
3 Заземление 3
4
Не используется
4
№ детали Длина № детали Длина
123865* 2,1м 123836 20м
123419 3м 123425 22,5м
123834 4,5м 123736 25м
123420 6м 123426 30м
123670 7,5м 123672 35м
123422 9м 123938 37,5м
123835 10м 123673 45м
123423 12м 123837 60м
123671 15м 123838 75м
Силовой кабель системы зажигания дуги
