Описание аппарата
TETRIX 300 COMFORT activArc
12 Арт. №:099-000099-EWM08
4 Описание аппарата

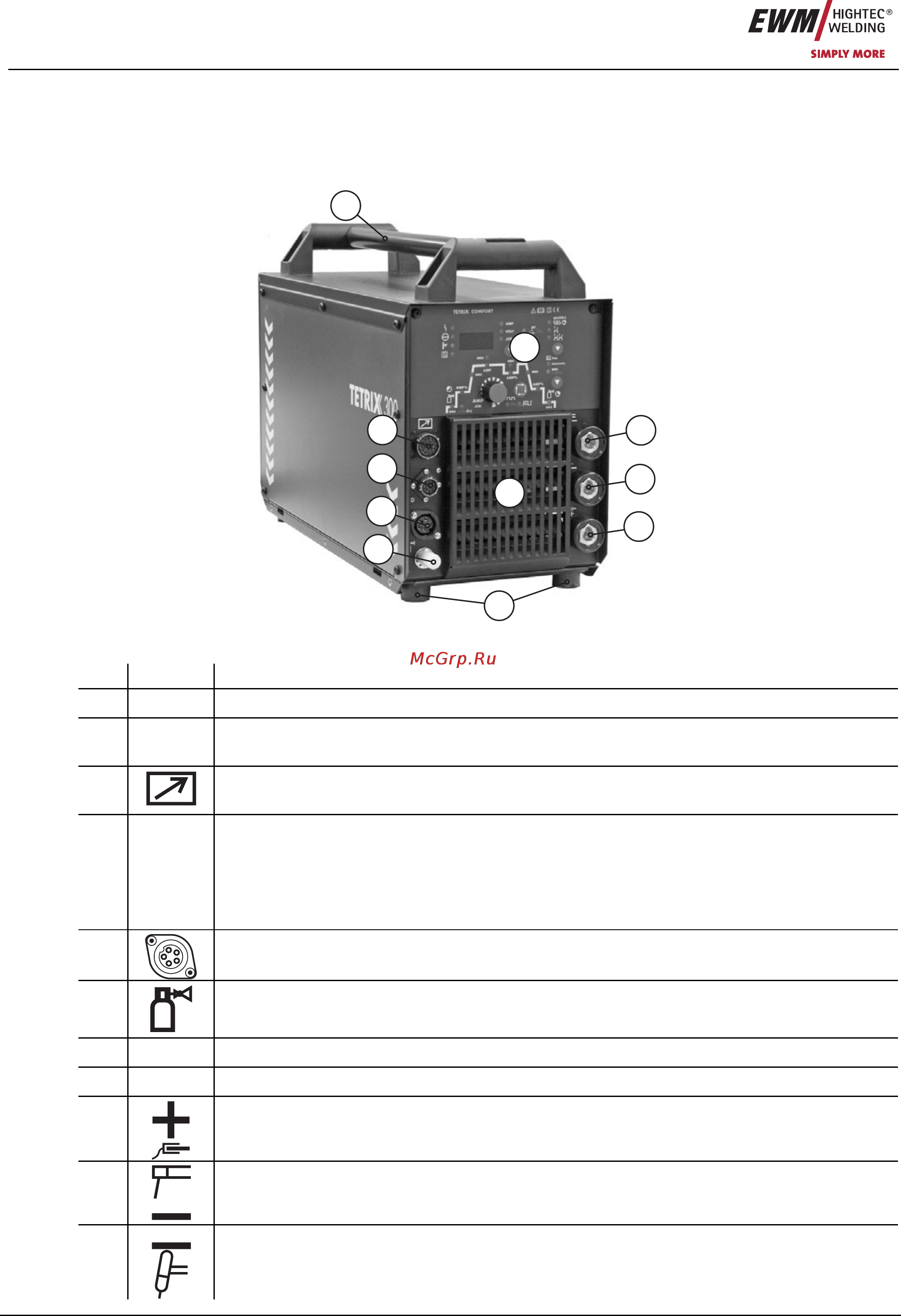

4.1 TETRIX 300 COMFORT activArc
4.1.1 Вид спереди
6
7
4
3
2
1
10
5
9
11
8
Рисунок 4-1
Поз. Символ Описание 0
1
Ручка для транспортировки
2
Управление аппаратом
см. гл. "Управление аппаратом - элементы управления"
3
19-контактная розетка
Подключение устройства дистанционного управления
4
Контактная розетка, 8 контактов / 12 контактов
8 контактов: подключение кабеля управления горелки ВИГ с функцией
Up/Down или горелки с потенциометром
12 контактов: подключение кабеля управления горелки ВИГ со
светодиодным индикатором (опция)
5
5-контактная розетка
Кабель управления стандартной горелки для сварки ВИГ
6
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
7
Резиновые ножки
8
Впускное отверстие для охлаждающего воздуха
9
Розетка, сварочный ток "+"
Подключение кабеля массы
10
Розетка, сварочный ток "–"
Подключение электрододержателя
11
Розетка, сварочный ток "–"
Подключение сварочной горелки ВИГ
