Ewm TETRIX 300 COMFORT activArc TGD 090-000099-00102 [55/69] Ручная сварка стержневыми электродами
![Ewm TETRIX 300 COMFORT activArc TGD 090-000099-00102 [55/69] Ручная сварка стержневыми электродами](/views2/1027921/page55/bg37.png)
Ввод в эксплуатацию
Ручная сварка стержневыми электродами
Арт. №:099-000099-EWM08 55
6.8 Ручная сварка стержневыми электродами
6.8.1 Подключение электрододержателя
На соединительном штуцере G1/4" для защитного газа (передняя панель сварочного аппарата) имеется
напряжение холостого хода или напряжение сварки! Если работа ведется с применением попеременно сварки
ВИГ и ручной сварки стержневыми электродами и если к сварочному аппарату одновременно подключены
сварочная горелка и электрододержатель для ручной сварки, то все они будут находиться одновременно под
напр
яжением холост
ого хода или напряжением дуги! Поэтому перед началом работы и в перерывах сварочные
горелки и электрододержатель всегда должны лежать на изолирующей подкладке!
Осторожно: Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для перемещения
свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
3
1
2

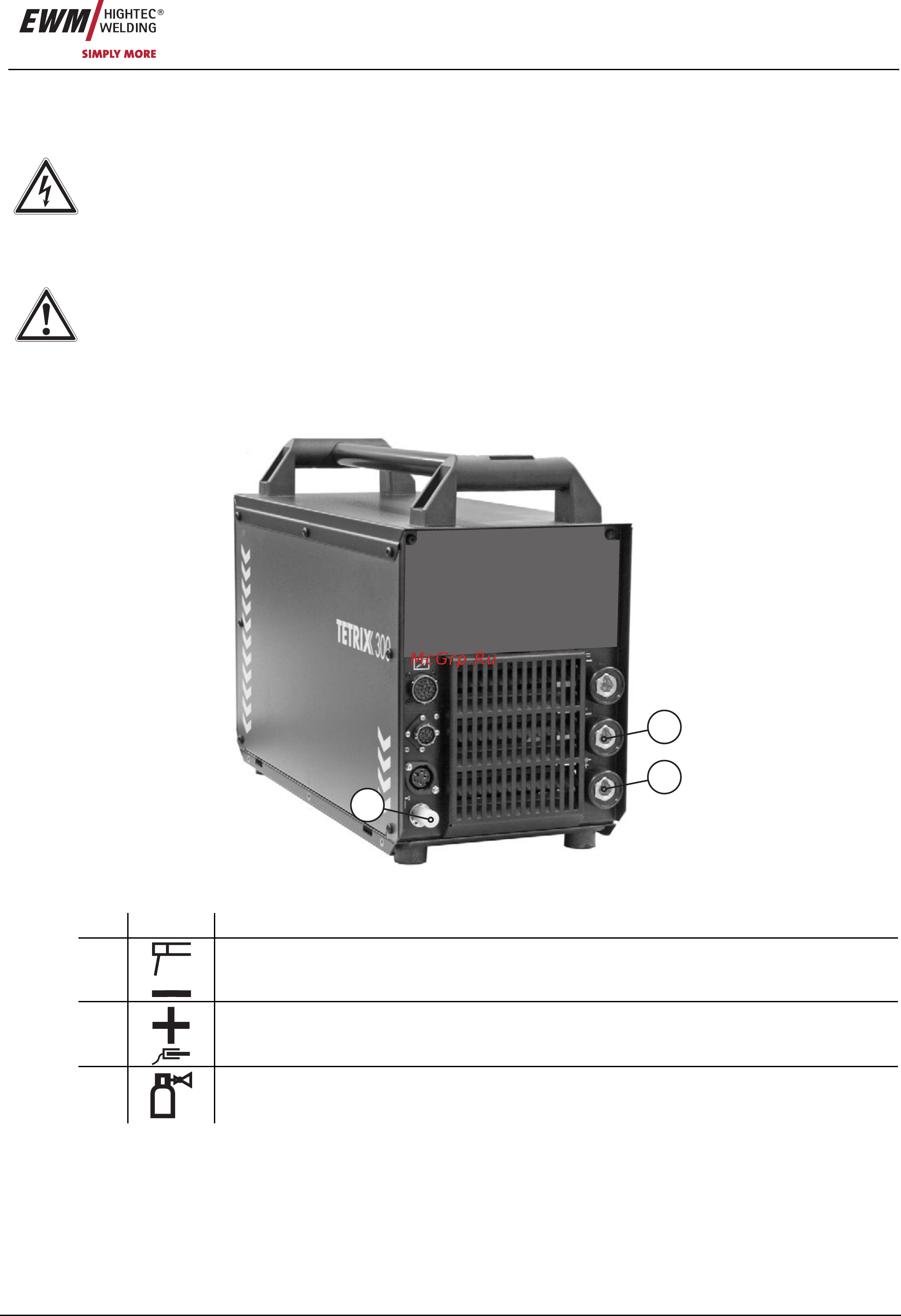

Рисунок 6-4
Поз. Символ Описание 0
1
Розетка, сварочный ток "–"
Подключение электрододержателя
2
Розетка, сварочный ток "+"
Подключение кабеля массы
3
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
