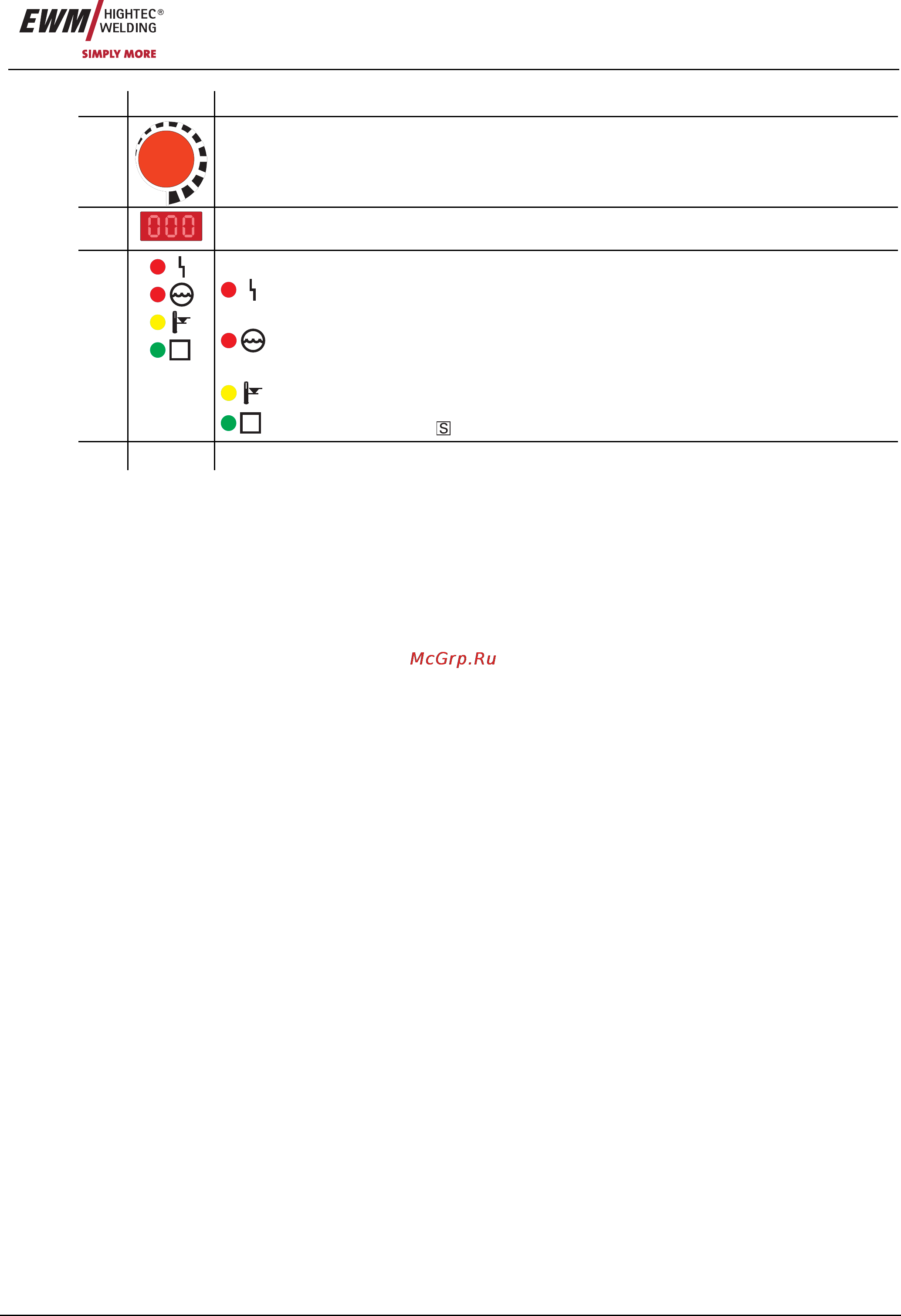

Описание функционирования
Устройство управления – элементы управления
Арт. №:099-000099-EWM08 15
Поз. Символ Описание 0
5
Ручка "Настройка параметров сварки"
Настройка всех параметров: стартовый, сварочный, конечный ток, время предварительной и
последующей подачи газа, фронты импульса и т.д.
6
Трёхразрядный светодиодный дисплей
Индикация сварочных параметров (см. также главу "Дисплей индикации данных сварки").
7
S
Индикация сбоев / состояния
Сигнальная лампочка "Общая неисправность" (см. главу "Причины и устранение
неисправностей")
Сигнальная лампочка "Недостаток охлаждающей жидкости" (Охлаждение сварочной
горелки)
Сигнальная лампочка "Перегрев"
S
Сигнальная лампочка " -знак"
8
Циклограмма (см. следующий раздел)
