6.7.4 Подача защитного газа

6.7.4.1 Подача защитного газа

Неисправности в системе подачи защитного газа!

Беспрепятственная подача защитного газа из баллона с защитным газом к сварочной горелке является

основным условием для оптимальных результатов сварки. Кроме того, закупоренная система подачи

защитного газа может привести к выходу из строя сварочной горелки!

• Загрязнения необходимо удалять сжатым воздухом, которые не содержит масло и воду.

• Все соединения в системе подачи защ

итного газа должны быть герметичными!

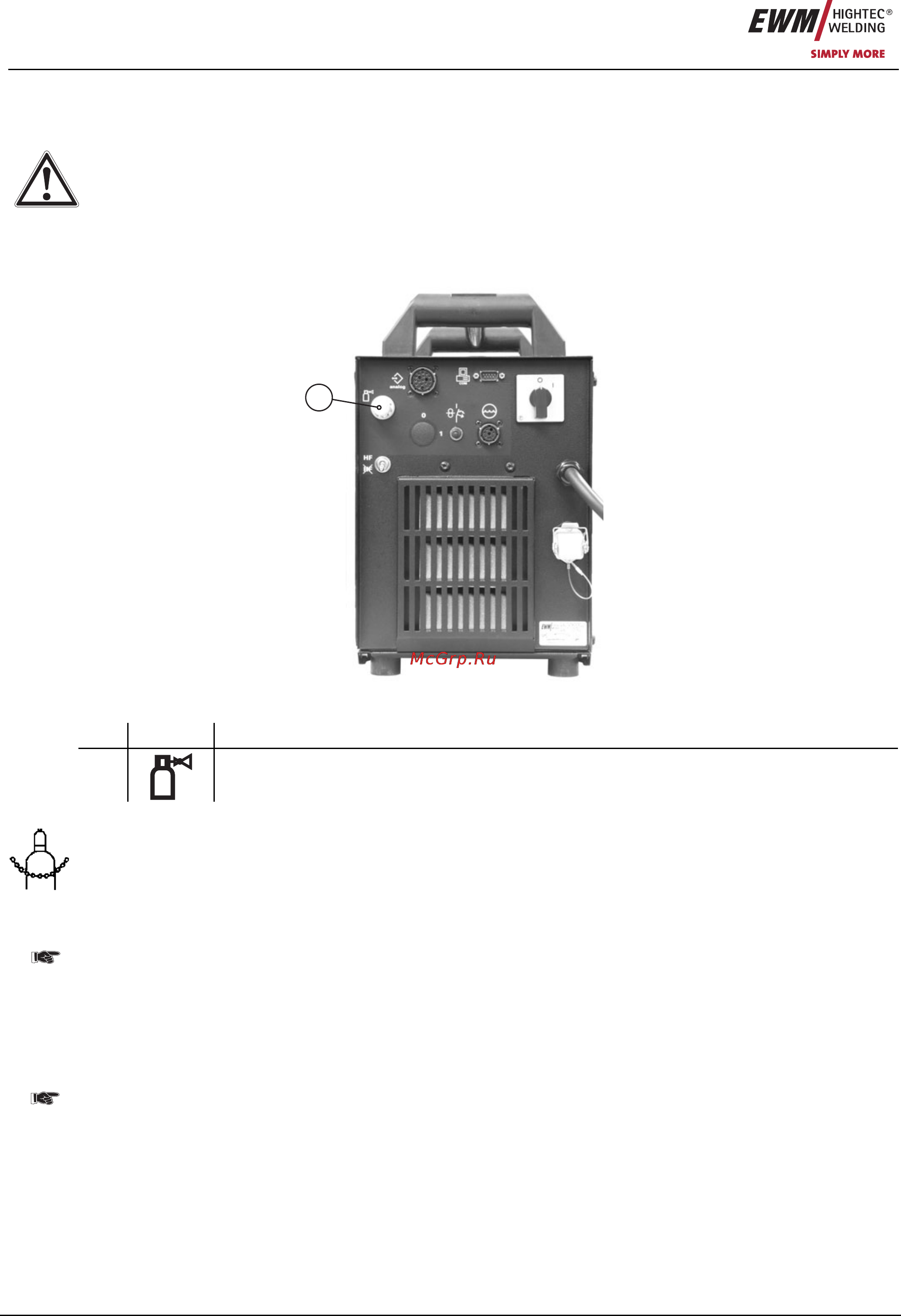

Рисунок 6-3

Поз. Символ Описание 0

Присоединительный штуцер G1/4"

для подключения защитного газа к редуктору

Закрепить газовый баллон!

• Установить баллоны с защитным газом в предусмотренные для него гнезда и закрепить их цепью.

• Соблюдать осторожность при обращении с газовыми баллонами; не бросать, не нагревать, принять меры против

опрокидывания!

• При транспортировке краном снять газовые баллоны со сварочного аппарата.

Перед подключением редуктора к газовому баллону следует кратковременно открыть клапан баллона, чтобы

выдуть возможные загрязнения.

• Герметично привинтите редуктор на вентиль газового баллона.

• Соединительный штуцер газового шланга привинтите на выходной стороне редуктора.

• Привинтите соединительный штуцер газового шланга с соединительным штуцером G1/4".

6.7.4.2 Регулировка расхода защитного газа

Эмпирическое правило расчета расхода защитного газа:

Диаметр газового сопла в мм равен расходу газа в л/мин.

Пример: Расход газа при использовании газового сопла 7 мм равен 7 л/мин.
