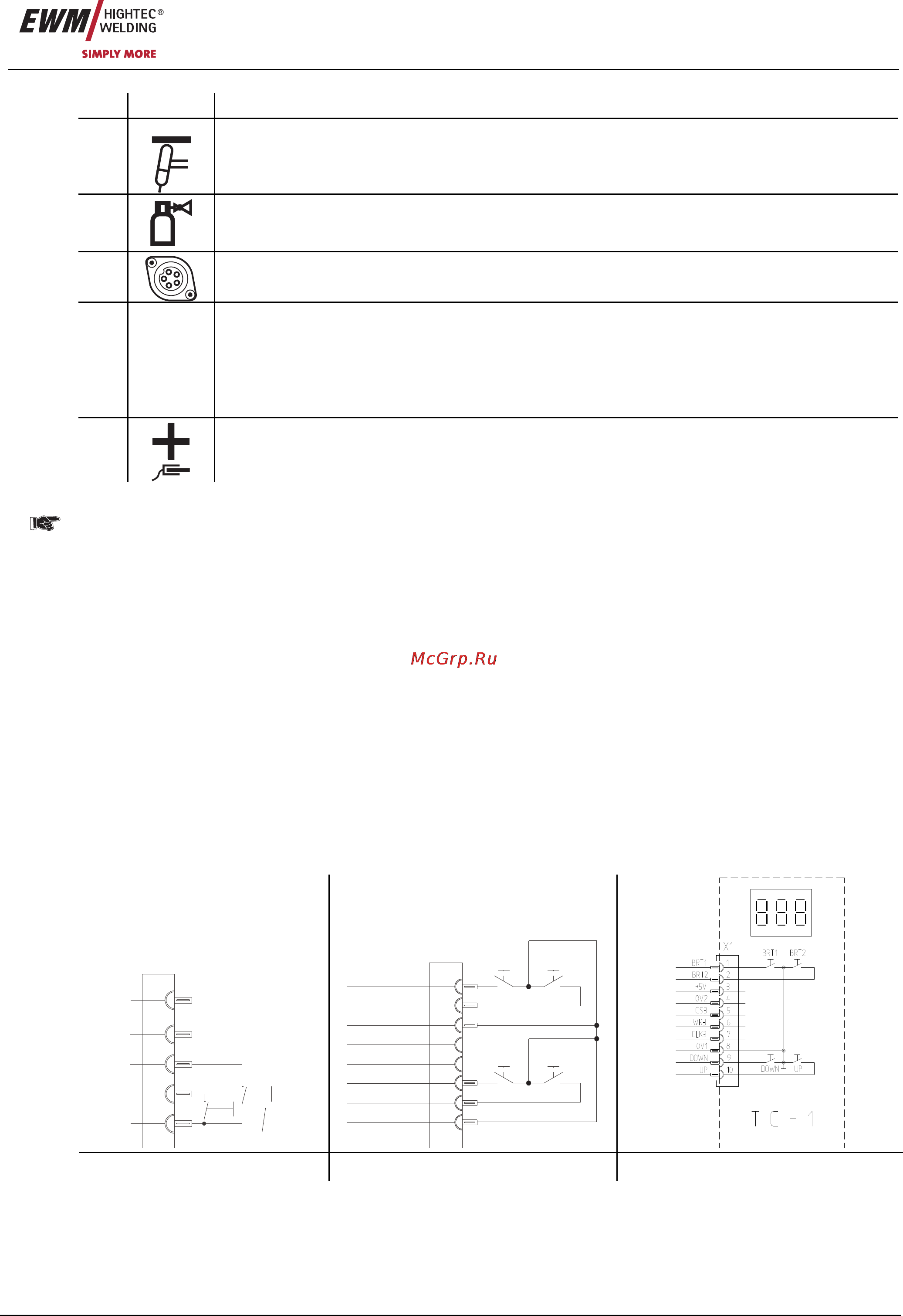

Ввод в эксплуатацию
Сварка ВИГ
Арт. №:099-000099-EWM08 53
Поз. Символ Описание 0
1
Розетка, сварочный ток "–"
Подключение сварочной горелки ВИГ
2
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
3
5-контактная розетка
Кабель управления стандартной горелки для сварки ВИГ
4
Контактная розетка, 8 контактов / 12 контактов
8 контактов: подключение кабеля управления горелки ВИГ с функцией
Up/Down или горелки с потенциометром
12 контактов: подключение кабеля управления горелки ВИГ со
светодиодным индикатором (опция)
5
Розетка, сварочный ток "+"
Подключение кабеля массы
Всегда следует использовать сварочную горелку, соответствующую данной задаче сварки (см. инструкцию по
эксплуатации горелки).
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и закрепить поворотом
вправо.
• Привинтить шланг защитного газа сварочной горелки к соединительному штуцеру G1/4" со знаком сварочного тока „-
“.
• Вставить штекер сварочного кабеля горелки в гнездо для кабе
ля управления
горелки (5-контактное для стандартной
горелки, 8-контактное для горелки с функцией нарастания / спада тока или потенциометром и 12-контактное для
горелки с функцией нарастания / спада тока и со светодиодным индикатором) и зафиксировать его.
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих быстродействующих
соединительных муфтах:
отвод – красный - к быстродействующей соединительной муфте, красная (от
в
од охлаждающей жидкости) и
подача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей жидкости).
6.7.2 Подключение кабеля массы
• Вставить штекер кабеля массы в гнездо сварочного тока „+“ и закрепить поворотом вправо..
6.7.3 Варианты подключения горелок, назначение
5
4
3
2
1
BT
I1
I2
A
C
E
D
G
H
F
B
Poti UD/einPoti UD/ein
IH-Down
Uref 10VUref
10V
Up
0V
BT1
BT2
UpDown
+ -
BT2
+
BT1
-
5-контактный кабель управления 8-контактный кабель управления 12-контактный кабель управления
Рисунок 6-2
