Описание функционирования
Сварка ВИГ
38 Арт. №:099-000099-EWM08

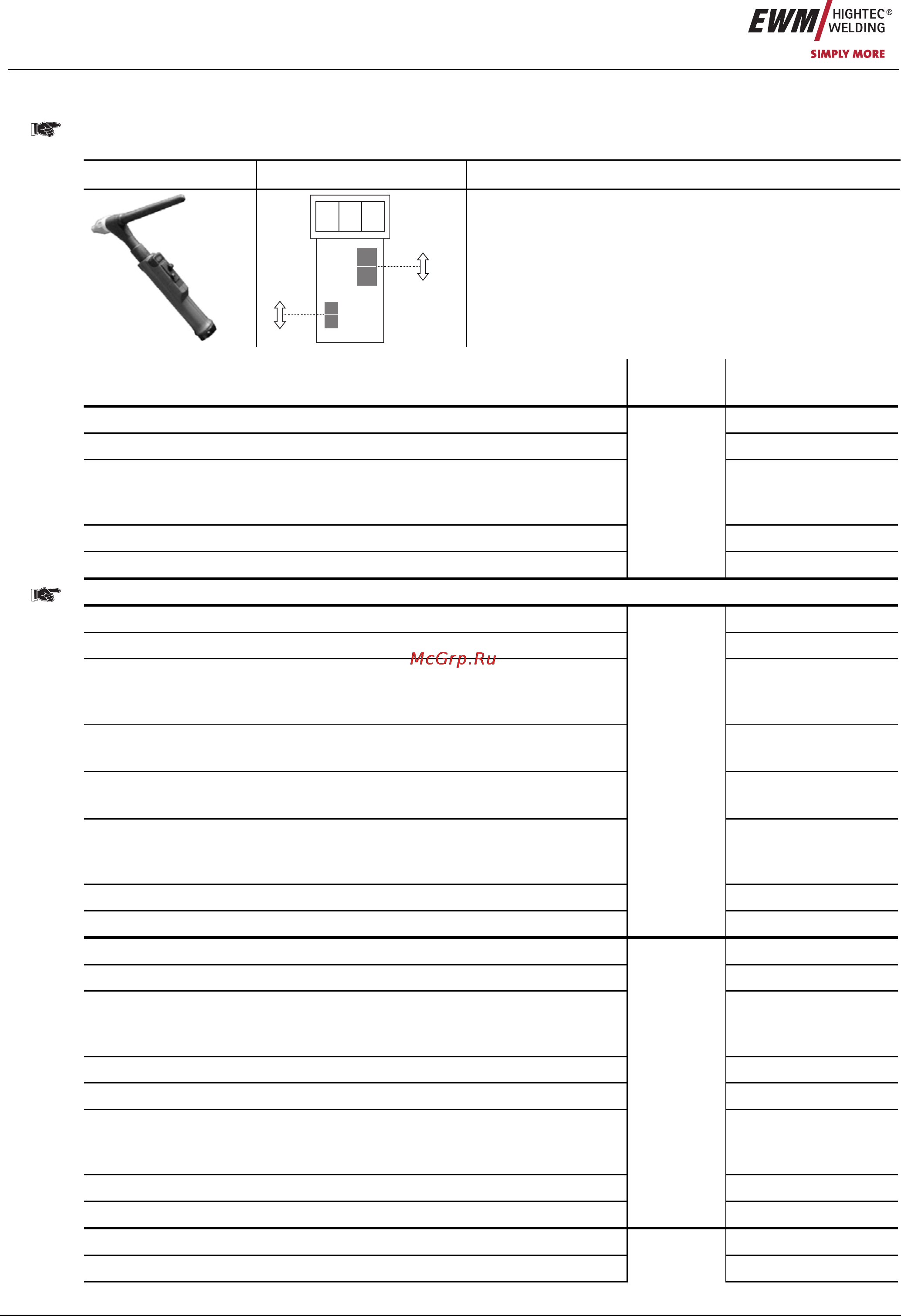

5.3.9.4 Горелка RETOX TIG (12-контактная)
Для применения с горелками данного типа сварочный аппарат должен быть дополнительно оборудован 12-
контактной розеткой "ON 12POL RETOX TIG"!
Рисунок Элементы управления Условные обозначения
888
BRT 1
BRT 3
BRT 4
BRT 2
BRT = Кнопка горелки
Функции Режим Элементы
управления
Включение/выключение сварочного тока
Кнопка горелки 1
Уменьшенный ток
Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно
нажать кнопку 1
горелки
Повышение сварочного тока (функция нарастания)
Кнопка горелки 3
Понижение сварочного тока (функция снижения)
1
(заводские
настройки)
Кнопка горелки 4
При данном типе горелки режимы 2 и 3 не используются и не рекомендуются.
Включение/выключение сварочного тока
Кнопка горелки 1
Уменьшенный ток
Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно
нажать кнопку 1
горелки
Ступенчатое повышение сварочного тока (см. раздел "Установка первого
шага")
Кнопка горелки 3
Ступенчатое уменьшение сварочного тока (см. раздел "Установка первого
шага")
Кнопка горелки 4
Переключение между функцией Up-Down (увеличение/уменьшение
сварочного тока) и функцией переключения заданий.
Кратковременно
нажать кнопку 2
горелки
Увеличить номер задания
Кнопка горелки 3
Уменьшить номер задания
4
Кнопка горелки 4
Включение/выключение сварочного тока
Кнопка горелки 1
Уменьшенный ток
Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно
нажать кнопку 1
горелки
Увеличить номер программы
Кнопка горелки 3
Уменьшить номер программы
Кнопка горелки 4
Переключение между функцией Up/Down (увеличение/уменьшение сварочного
тока) и функцией переключения заданий.
Кратковременно
нажать кнопку 2
горелки
Увеличить номер задания
Кнопка горелки 3
Уменьшить номер задания
5
Кнопка горелки 4
Включение/выключение сварочного тока
Кнопка горелки 1
Уменьшенный ток
6
Кнопка горелки 2
