Ввод в эксплуатацию
Сварка ВИГ
52 Арт. №:099-000099-EWM08
6.7 Сварка ВИГ
6.7.1 Подключение сварочной горелки
Мы гарантируем безупречную работу аппарата только при использовании сварочных горелок, входящих в наш
комплект поставок!
Используемые сварочные горелки должны иметь следующие характеристики (см. также инструкцию по
эксплуатации горелки):
• Не допускается экранирование кабеля управления кнопками горелки!
• Допускается использование горелок только с изолированными накидными гайками при соединении подачи газа!
На соединительном штуцере G1/4" для защитного газа (передняя панель сварочного аппарата) имеется
напряжение холостого хода или напряжение сварки! Если работа ведется с применением попеременно сварки
ВИГ и ручной сварки стержневыми электродами и если к сварочному аппарату одновременно подключены
сварочная горелка и электрододержатель для ручной сварки, то все они будут находиться одновременно под
напр
яжением холост
ого хода или напряжением дуги! Поэтому перед началом работы и в перерывах сварочные
горелки и электрододержатель всегда должны лежать на изолирующей подкладке!
4
3
2
1
5

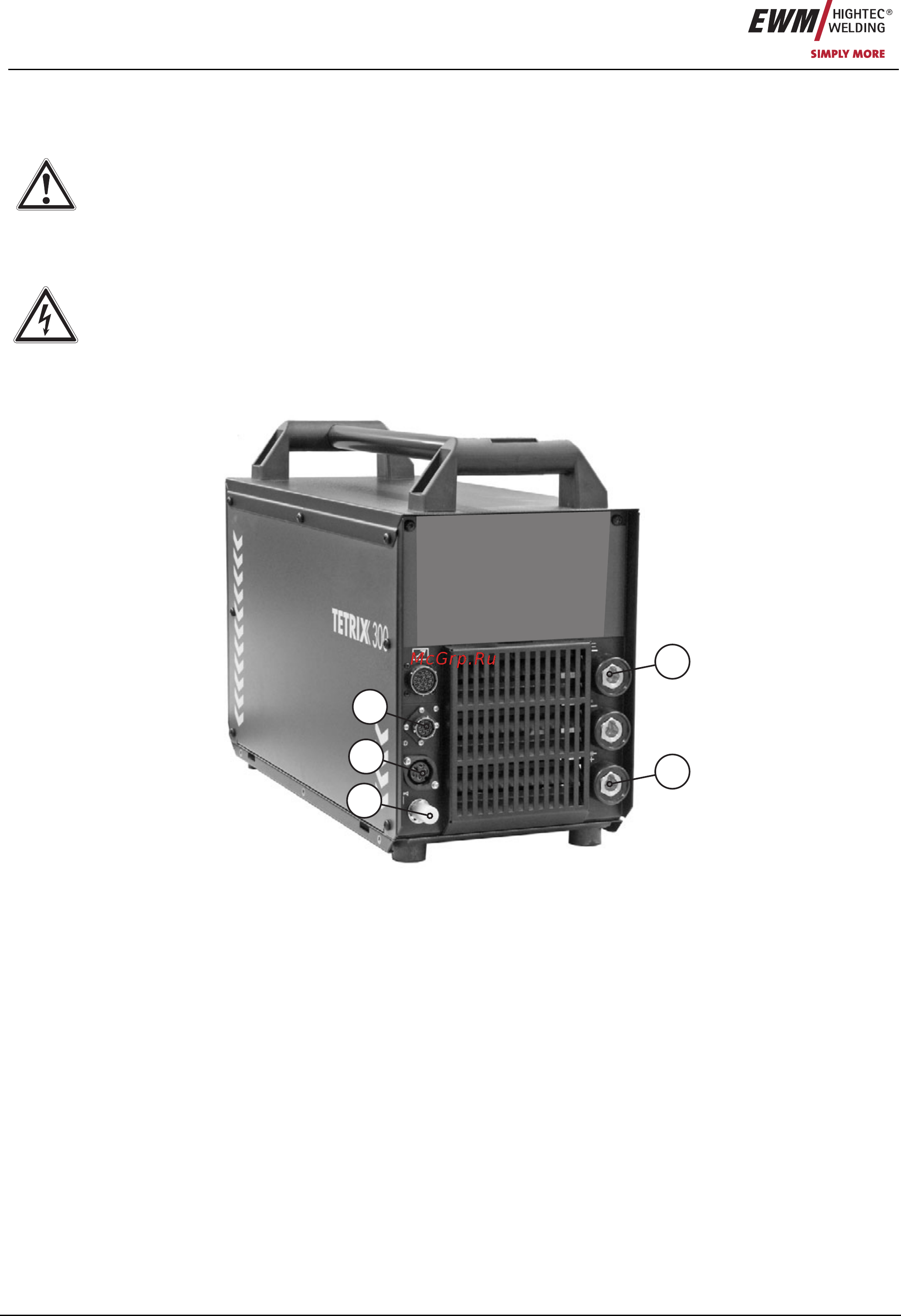

Рисунок 6-1
