Описание функционирования
Меню и подменю системы управления аппаратом
Арт. №:099-000099-EWM08 49
5.8 Меню и подменю системы управления аппаратом
5.8.1 Прямые меню (параметры в прямом доступе)
Функции, параметры и их значения, которые можно выбрать в прямом доступе, например, однократным нажатием
клавиши.
5.8.2 Экспертное меню (ВИГ)
Экспертное меню содержит функции и параметры, которые нельзя настроить непосредственно в системе управления
аппарата, или которые не требуют регулярной настройки.

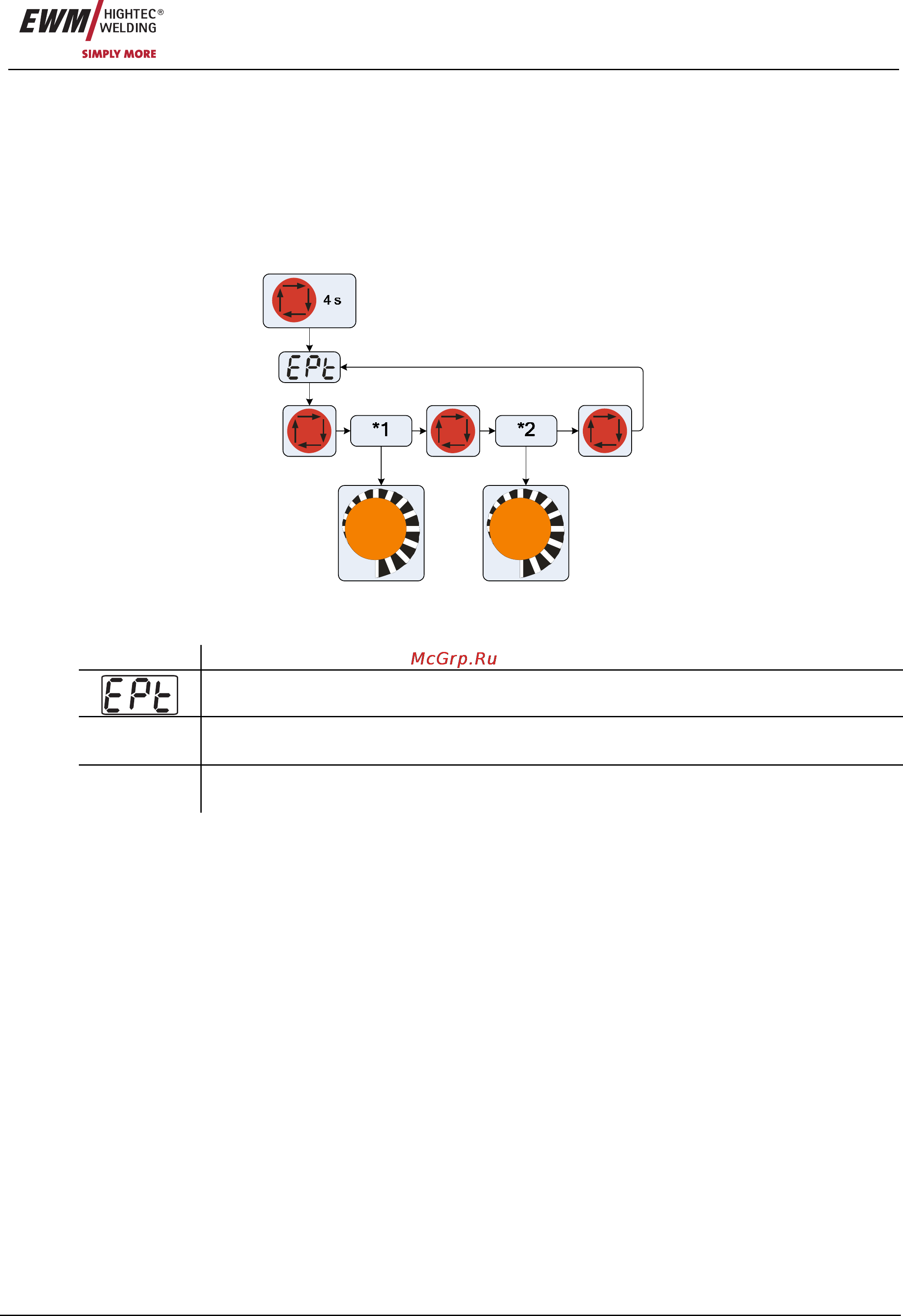

Рисунок 5-17
5.8.2.1 Дисплей, знач
ения символов
Дисплей Настройка/Выбор
Экспертное меню
*1
Значение времени спада тока ts1 (переход от основного тока к уменьшенному току)
Настройка: от 0,00 с до 20,0 с (заводская настройка 0,1 с)
*2
Значение времени спада тока ts2 (переход от уменьшенного тока к основному току)
Настройка: от 0,00 с до 20,0 с (заводская настройка 0,1 с)
