Описание функционирования
Устройство управления – элементы управления
14 Арт. №:099-000099-EWM08
5 Описание функционирования
5.1 Устройство управления – элементы управления
Устройство управления предлагает пользователю до 8 сварочных заданий (JOBs).
Задание (JOB) "0" представляет собой ручной режим работы. Здесь все параметры изменяются и
оптимизируются непосредственно на устройстве управления (см. главу "Концепции управления").

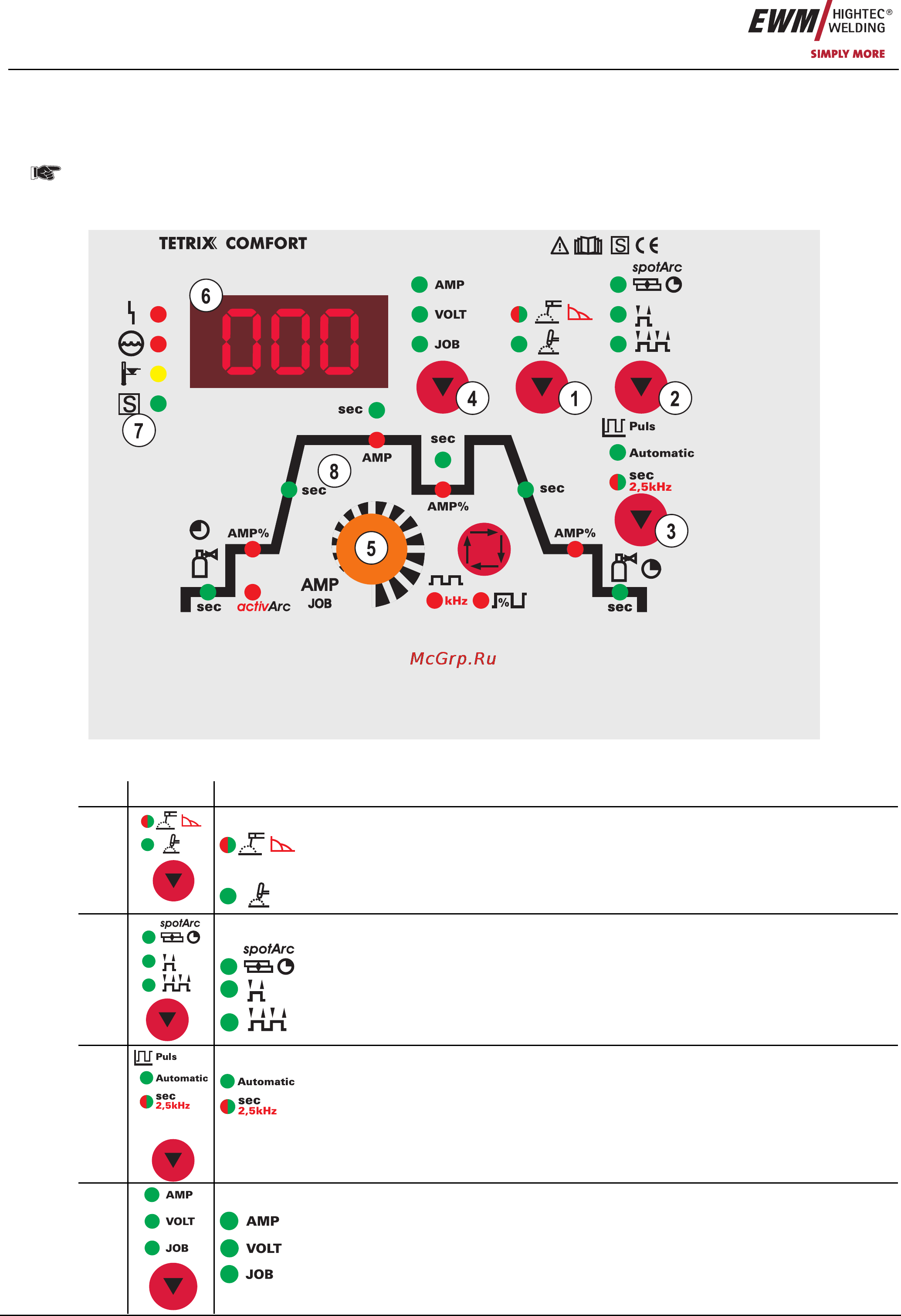

Рисунок 5-1
Поз. Символ Описание 0
1
Кнопка "Вид сварки"
Ручная сварка стержневыми электродами, загорается зелёным цветом/ Настройка
Arcforce, загорается красным цветом
Сварка ВИГ
2
Кнопка "Режим работы"
spotArc (диапазон времени точечной сварки 0,01 с - 20,0 с)
2-тактный
4-тактный
3
Кнопка «Импульсная ВИГ»/«Выбор метода activArc»
Автоматика Импульсная ВИГ (частота и баланс)
Импульсная ВИГ со временем, горит зелёным цветом /
Быстрая Импульсная ВИГ постоянного тока с частотой и балансом, загорается
красным цветом
4
Кнопка „Переключение дисплея“
Индикация сварочного тока
Индикация сварочного напряжения
Индикация номера задания
