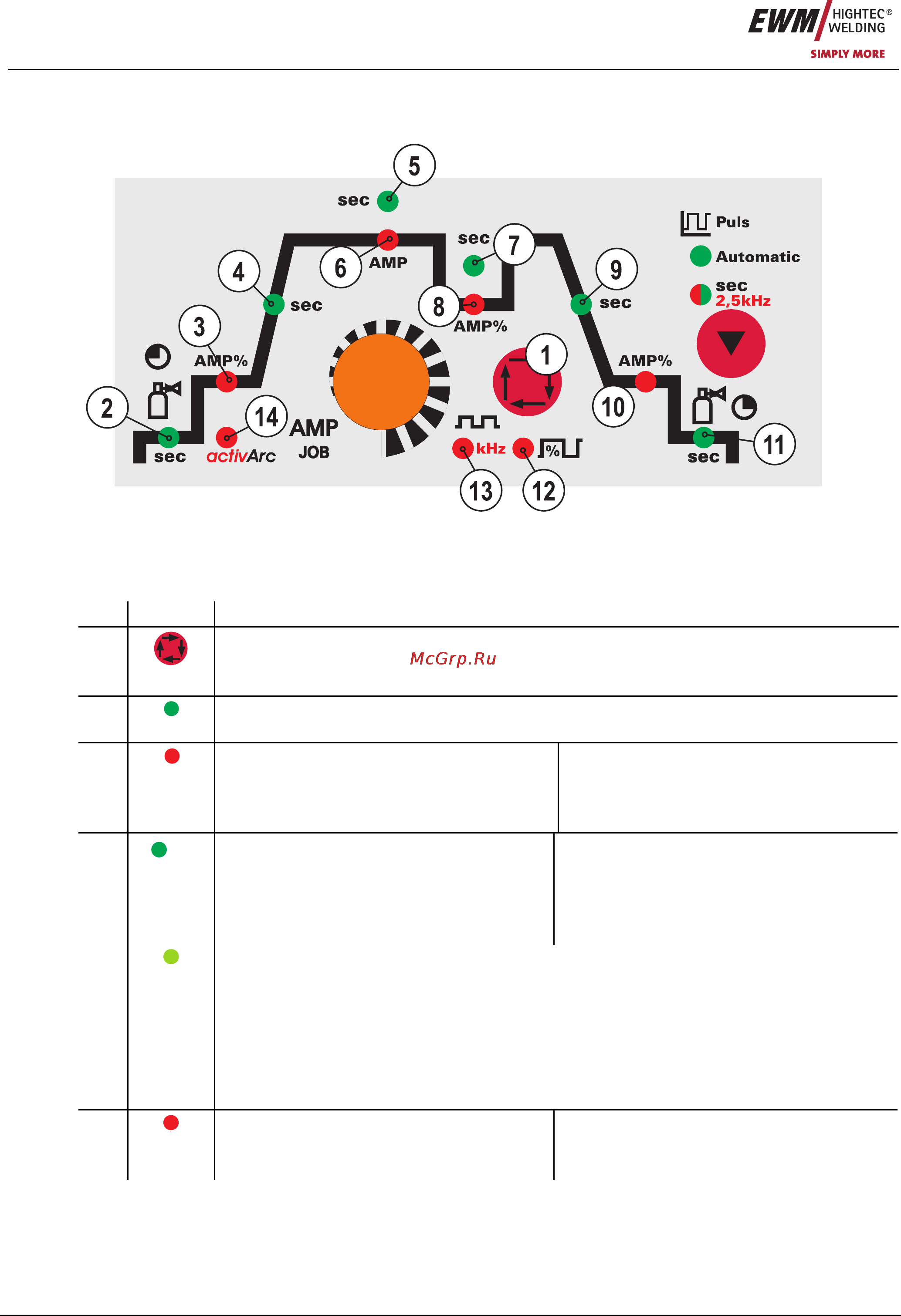

5.1.1.1 Циклограмма

Рисунок 5-2

Поз. Символ Описание 0

Кнопка"Выбор параметров сварки"

С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного

метода сварки и рабочего режима.

secsec

Время предварительной подачи газа (ВИГ), диапазон настройки, абсолютные значения: от

0,0 сек до 20,0 с; шаг 0,1 с.

AMP%

Стартовый ток (ВИГ)

в процентах от основного сварочного тока.

Диапазон: от 1 % до 200 %; шаг 1 %. Во время

фазы стартового тока импульсы отсутствуют

Ток горячего старта (ручная сварка)

в процентах от основного сварочного тока.

Диапазон: от 1 % до 200 %; шаг 1 %

sec

Время нарастания тока (ВИГ)

Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)

Установки времени нарастания тока для 2- и 4-

тактного режимов работы производятся

независимо.

Время горячего старта (ручная сварка)

Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)

sec

Время импульса / время изменения тока с AMP% до AMP

• Диапазон настройки длительности импульса: 0,01 сек до 20,0 сек

(0,01 сек-шаг < 0,5 сек; 0,1 сек- шаг > 0,5 сек)

Длительность импульса действует в фазе основного сварочного тока (AMP) в импульсном

режиме

• Диапазон настройки времени спада тока (tS2): 0,0 сек до 20,0 сек

(см. гл. "Дополнительные настройки")

• Диапазон регулирования времени точки: 0,01 с – 20,0 с

AMP

Основной сварочный ток (ВИГ) /

Импульсный ток

от I мин до I макс (шаг 1 A)

Основной сварочный ток (ручная сварка)

от I мин до I макс (шаг 1 A)
