Описание функционирования
Сварка ВИГ
Арт. №:099-000099-EWM08 27

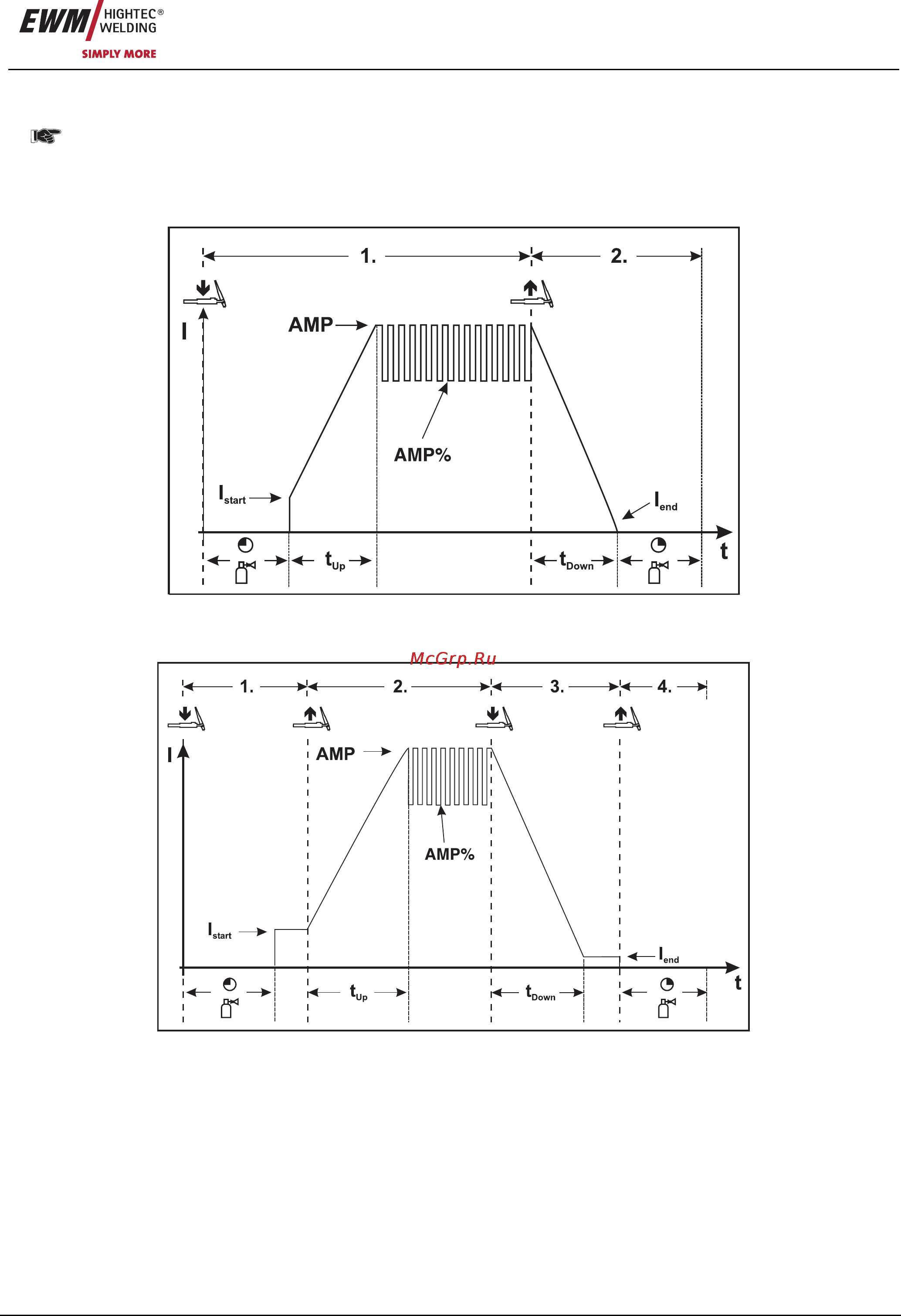

5.3.4 Циклограммы режимов импульсной сварки ВИГ
Циклограммы в импульсном режиме в основном ведут себя как и при обычной сварке, однако во время фазы
основного сварочного тока происходит попеременное переключение через определенные интервалы между
импульсным током и током паузы.
5.3.4.1 2-тактный реж
и
м импульсной сварки ВИГ
Рисунок 5-10
5.3.4.2 4-тактный режи
м импульсной сварки ВИГ
Рисунок 5-11
